Pompe d'alimentation d'hydrocyclones : critères de sélection et retour terrain

Publié le 12 août 2026 · Coolair Group Engineering · 11 min de lecture

Une pompe d'alimentation de cyclones fait un travail silencieux et ingrat. Elle n'apparaît pas dans les rapports de production et son mauvais réglage se traduit par une perte de récupération qui met six mois à apparaître dans les bilans. C'est pourtant elle qui fixe la coupure granulométrique du circuit, donc la libération du minerai, donc le rendement de la flottation ou de la lixiviation.

Sur les sites que nous suivons en Afrique de l'Ouest et en Guyane française, la pompe de cyclones est la pièce la mieux oubliée du circuit. Choisie sur catalogue au démarrage de l'usine, non redimensionnée quand le minerai a changé, elle tourne aujourd'hui à 80 % de son point nominal. Trois étapes : calculer la pression réelle, choisir la pompe en conséquence, vérifier l'ensemble au démarrage et après chaque modification du procédé.

1. Rôle de la pompe dans le circuit de classification

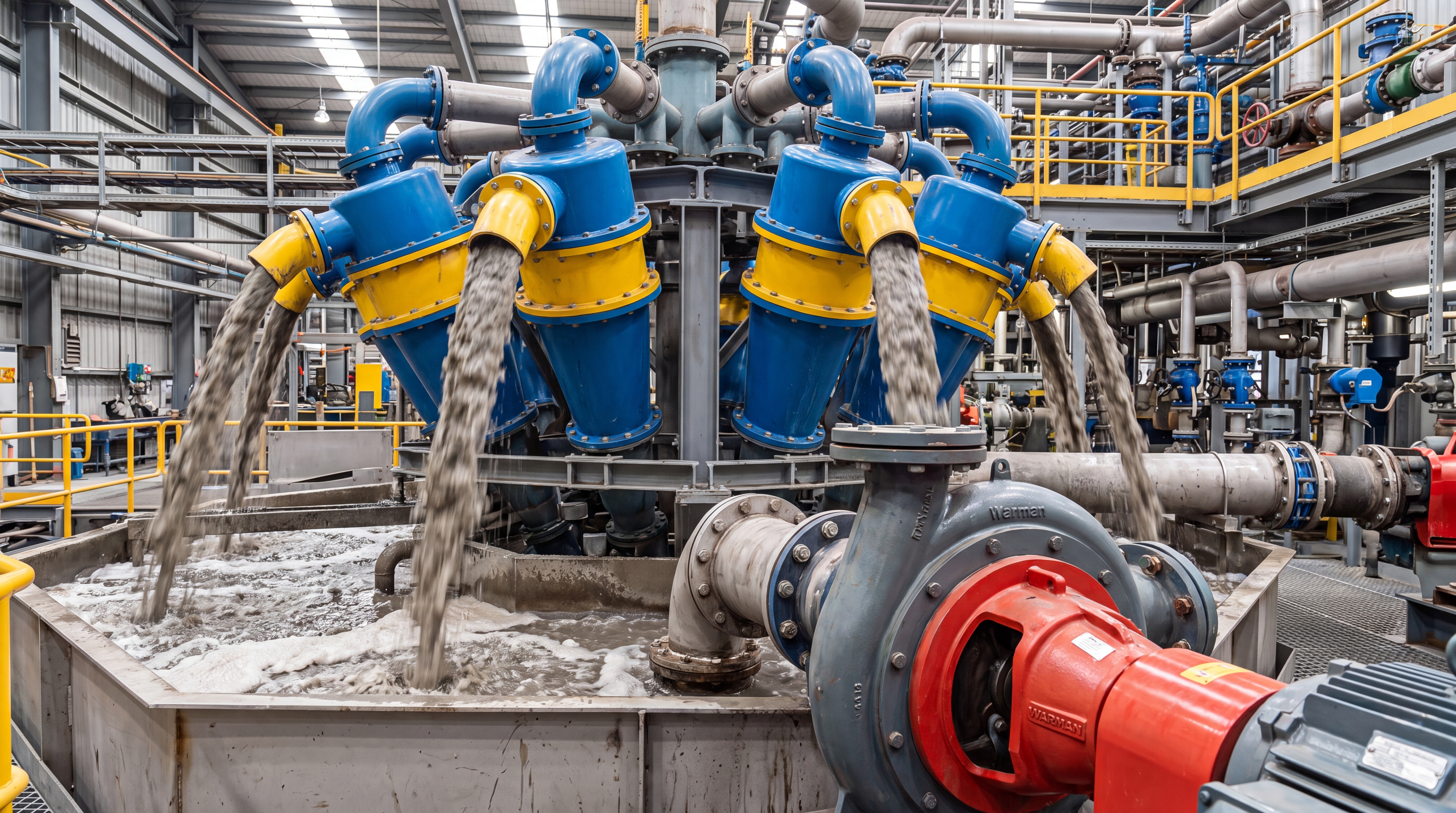

Dans un circuit de broyage-classification, la pulpe sort du broyeur à barres ou à boulets avec 25 à 35 % de solides et des particules allant jusqu'à 8 ou 10 mm. Le banc sépare la pulpe en deux flux : sousverse grossière qui retourne au broyeur, surverse fine qui part vers la flottation ou la lixiviation. La pompe alimente ce banc en pulpe à pression contrôlée, généralement entre 100 et 250 kPa. Pour six cyclones de 250 mm traitant chacun 25 à 40 m³/h, on tombe entre 150 et 240 m³/h, soit une pompe de classe 6/4 ou 8/6 avec moteur de 75 à 160 kW.

2. Pression requise et taille de buse

Le calcul commence par le cyclone, pas par la pompe. Chaque constructeur publie une plage de pression d'entrée et un débit nominal par taille de cyclone. Les cyclones de 250 mm en classification fine (coupure à 75 microns) tournent autour de 100 à 150 kPa. Les cyclones de 380 mm en broyage secondaire (coupure à 150 microns) montent à 150 à 220 kPa. Les gros 500 mm utilisés en débourbage descendent à 80 kPa mais ne coupent pas fin.

Le deuxième paramètre est la buse. La buse de sousverse est l'organe qui régule le débit par cyclone. Plus la buse est grosse, plus le cyclone admet de pulpe et plus la coupure monte. Une buse trop petite fait monter la pression à l'entrée, sature la pompe en hauteur, et le débit chute. Une buse trop grosse laisse passer trop de particules grossières en surverse.

Une règle empirique qui marche sur la majorité des sites : la buse mesure entre 20 et 35 % du diamètre du cyclone. Pour un 250 mm avec une buse de 60 mm, on est dans la plage. Quand le pourcentage sort de cette fourchette, il y a une autre variable à régler en amont (densité de pulpe, charge circulante, taille de broyage).

3. Le point BEP comme critère de dimensionnement

Une pompe d'alimentation de cyclones doit être choisie pour que le point de fonctionnement réel soit proche du BEP. Quand on s'en écarte, le rendement chute de 10 à 20 %, ce qui se voit sur la facture d'électricité, et la pression au manifold devient instable, ce qui se voit dans la coupure.

Sur un banc de six cyclones, un décalage de 15 % du débit nominal fait perdre l'équivalent d'un cyclone en capacité de classification. La méthode pratique consiste à relever la courbe du constructeur et vérifier qu'on tombe à moins de 10 % du BEP en débit et en pression. À 20 %, il vaut mieux changer la taille de pompe.

4. Revêtement caoutchouc ou métal

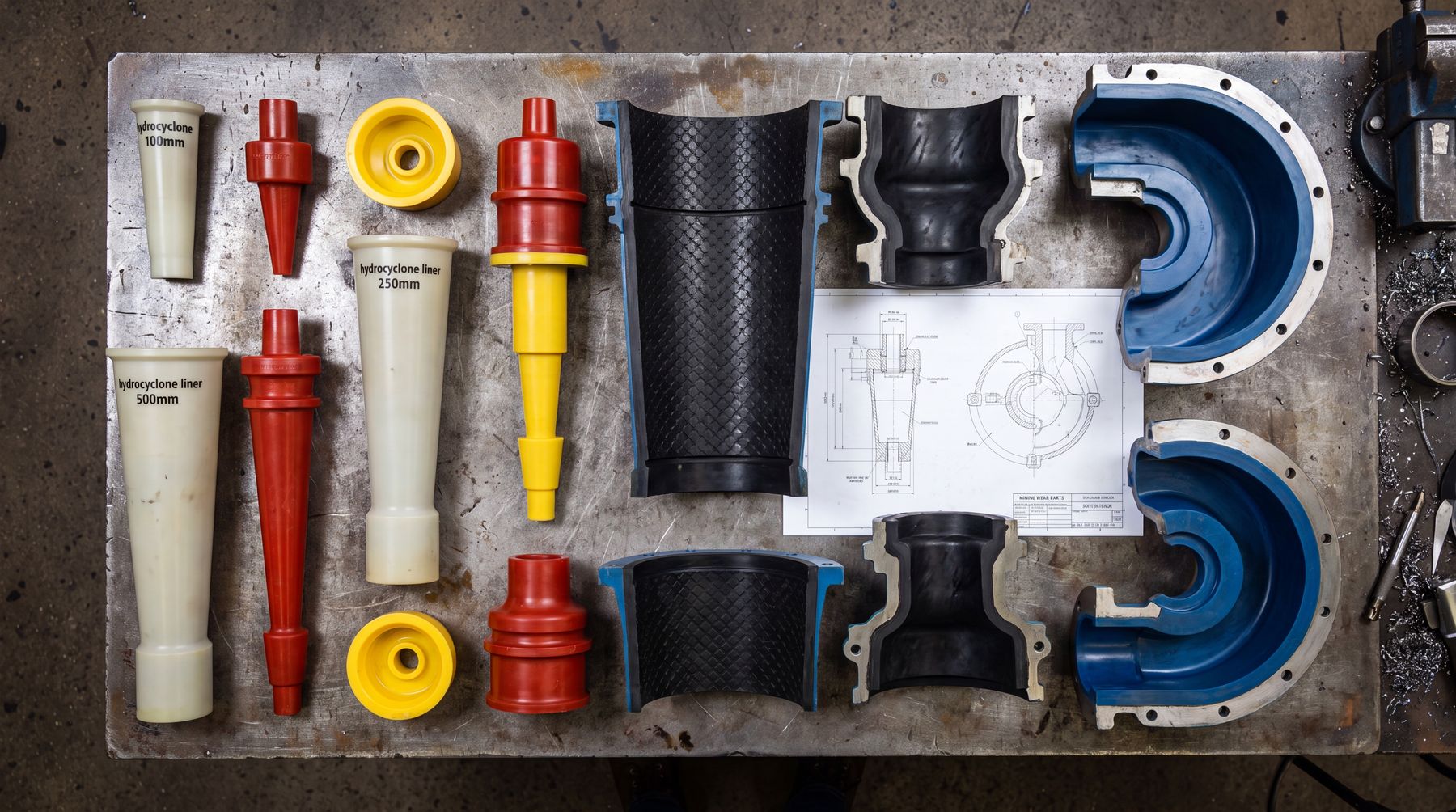

Le choix du revêtement dépend de la taille des particules et de la concentration de solides. Pour les particules fines sous 6 mm et les pulpes à moins de 50 % de solides, le caoutchouc naturel (Shore 30 à 40) tient 2 à 3 fois plus longtemps que le métal et coûte moins par tonne traitée. Pour les particules au-dessus de 8 mm avec risque de cailloux, le métal en alliage à haute teneur en chrome (A05, A07) ou en fonte A49 reste la référence.

Le détail qui change tout est la taille maximale, pas la moyenne. Beaucoup de sites combinent les deux : impulseur et volute en métal pour les à-coups, liners en caoutchouc pour l'usure lente. Coût initial plus élevé mais disponibilité qui gagne 10 à 15 % sur l'année.

5. Architecture du manifold et nombres de cyclones

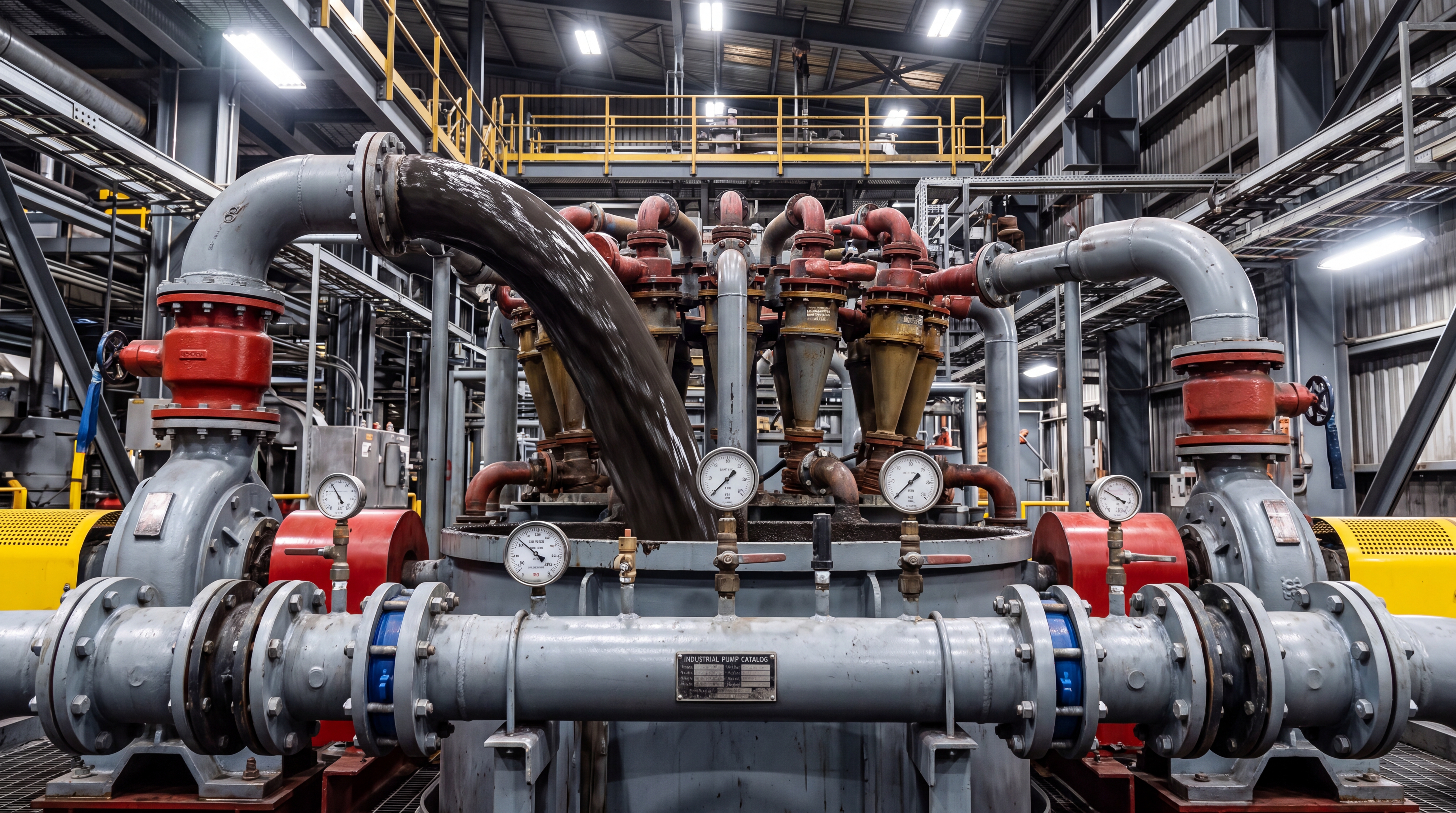

Le manifold distribue la pulpe vers chaque cyclone. Sous-dimensionné, il crée une perte de charge variable selon le débit et une pression inégale d'un cyclone à l'autre. Sur-dimensionné, il coûte cher en tuyauterie sans bénéfice. Règle simple : la vitesse dans le manifold ne dépasse pas 2,5 m/s en pulpe, sinon les particules lourdes sédimentent dans les points bas.

Sur le nombre de cyclones par pompe, la pratique se situe entre 4 et 16. Au-delà de 12 cyclones de 250 mm, la moindre variation de pression se répercute sur tout le manifold. Les grosses installations préfèrent deux pompes en parallèle avec manifold commun et vannes d'isolement par cyclone, pour pouvoir retirer un cyclone sans arrêter la classification.

6. Signes d'une pompe sous-dimensionnée

Quatre indicateurs de terrain permettent de reconnaître une pompe qui ne fournit pas ce que le banc demande. Pression au manifold sous la cible de plus de 20 % : le manomètre ne ment pas. Débordement du cyclone avec sable visible : la coupure a dérivé, à traiter dans cet ordre (pression, buse, pompe). Sable dans le concentré de flottation en aval : signe plus insidieux qui apparaît un étage après. Aménagement du moteur en dents de scie : une pompe stable tire un ampérage régulier, et toute oscillation traduit cavitation ou sousverse bouchée.

Quand trois de ces quatre indicateurs apparaissent en même temps, le diagnostic ne laisse pas de place au doute. La pompe est sous-dimensionnée pour le circuit actuel. Soit le débit a augmenté, soit la pression demandée a monté, soit les buses se sont élargies par usure et tirent plus de pulpe que prévu.

7. Retours terrain en Afrique de l'Ouest et Guyane

Sur les sites aurifères de Houndé et Bissa au Burkina Faso, les bancs de 250 mm tournent à 130 kPa avec des buses de 60 mm. Les pompes 6/4 sont en caoutchouc naturel. La campagne entre changements d'impulseur dépasse douze mois. Le minerai est oxydé, friable, avec peu de cailloux au-dessus de 6 mm.

En Côte d'Ivoire, sur Tongon et Bonikro, la roche est plus dure et le P80 du broyage tourne autour de 0,9 mm. Les opérateurs ont adopté un revêtement hybride : impulseur en A05, volute en caoutchouc. Durée de vie moyenne huit mois mais disponibilité supérieure à 95 % parce que les arrêts programmés coïncident avec ceux du broyeur.

Sur les sites de Sadiola et Yatela au Mali, le minerai est partiellement latéritique et le circuit encaisse des variations de densité de pulpe importantes entre saison sèche et hivernage. Les opérateurs maintiennent une marge de 20 % au-dessus de la cible pour absorber les coups. La pompe tourne plus près de 110 % du BEP, ce qui coûte un peu en rendement énergétique mais stabilise la coupure toute l'année.

En Guyane française, sur les sites de Saint-Élie et Maripasoula, le contexte est différent. La latérite argileuse gonflante bouche les buses rapidement, et la classification se fait souvent avec un seul cyclone de grand diamètre. La pompe y est plus exposée au colmatage qu'à l'usure, et le critère de choix n'est pas la durée de vie du revêtement mais la facilité de démontage de la volute.

Le point commun entre tous ces retours : la pompe d'alimentation de cyclones est rarement la cause directe d'un arrêt non planifié. Quand le circuit se dérègle, c'est presque toujours un cyclone qui se bouche, une buse qui s'use, ou un broyeur qui change sa charge. La pompe encaisse. Et c'est précisément pour ça qu'on la sous-dimensionne au démarrage : parce qu'elle encaisse sans casser. Le coût de cette sous-dimensionnement est invisible pendant six mois et se voit ensuite dans la récupération.
