Maintenance du Système d'Étanchéité des Pompes Minières : 5 Étapes Pour Réduire les Fuites

Publié le 10 juillet 2026 · Par Coolair Group Engineering · 12 min de lecture

Dans les opérations minières, le système d'étanchéité d'une pompe à boue est son point de vulnérabilité le plus exposé. Une fuite non détectée peut laisser pénétrer le slurry dans la chambre de roulement, entraînant la destruction du palier, l'usure de l'arbre, et finalement une panne catastrophique coûteuse. Selon notre expérience auprès des mines d'or de Côte d'Ivoire et du Mali, environ 20 à 25 % des arrêts non planifiés de pompes à boue trouvent leur origine dans une défaillance du système d'étanchéité.

Ce guide détaille les cinq étapes clés pour maintenir un système d'étanchéité fiable dans les environnements miniers sévères d'Afrique francophone : composants critiques, signes avant-coureurs, erreurs courantes et meilleures pratiques terrain.

1. Composants du Système d'Étanchéité

Une pompe à boue minière typique (Warman AH 4/3 à 12/10 et équivalents) comporte un système d'étanchéité multicouche. Comprendre chaque composant est essentiel pour diagnostiquer correctement les défaillances.

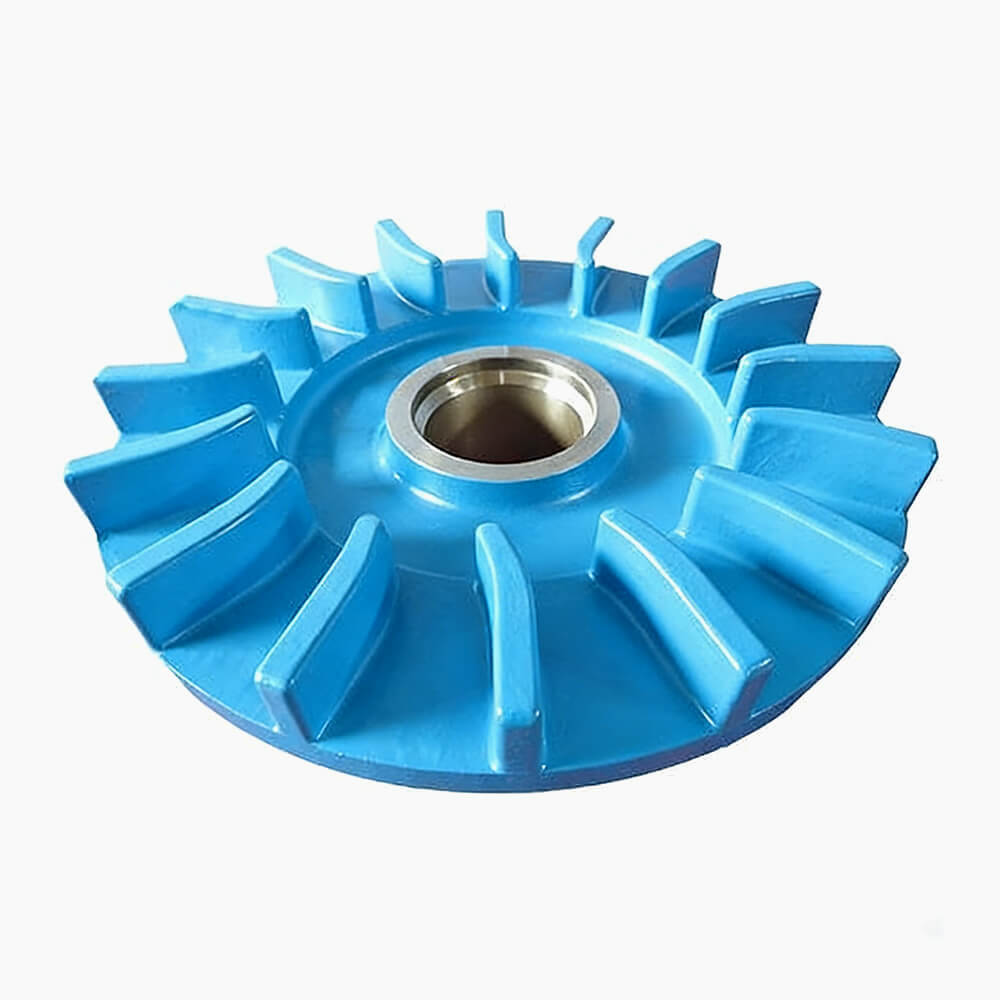

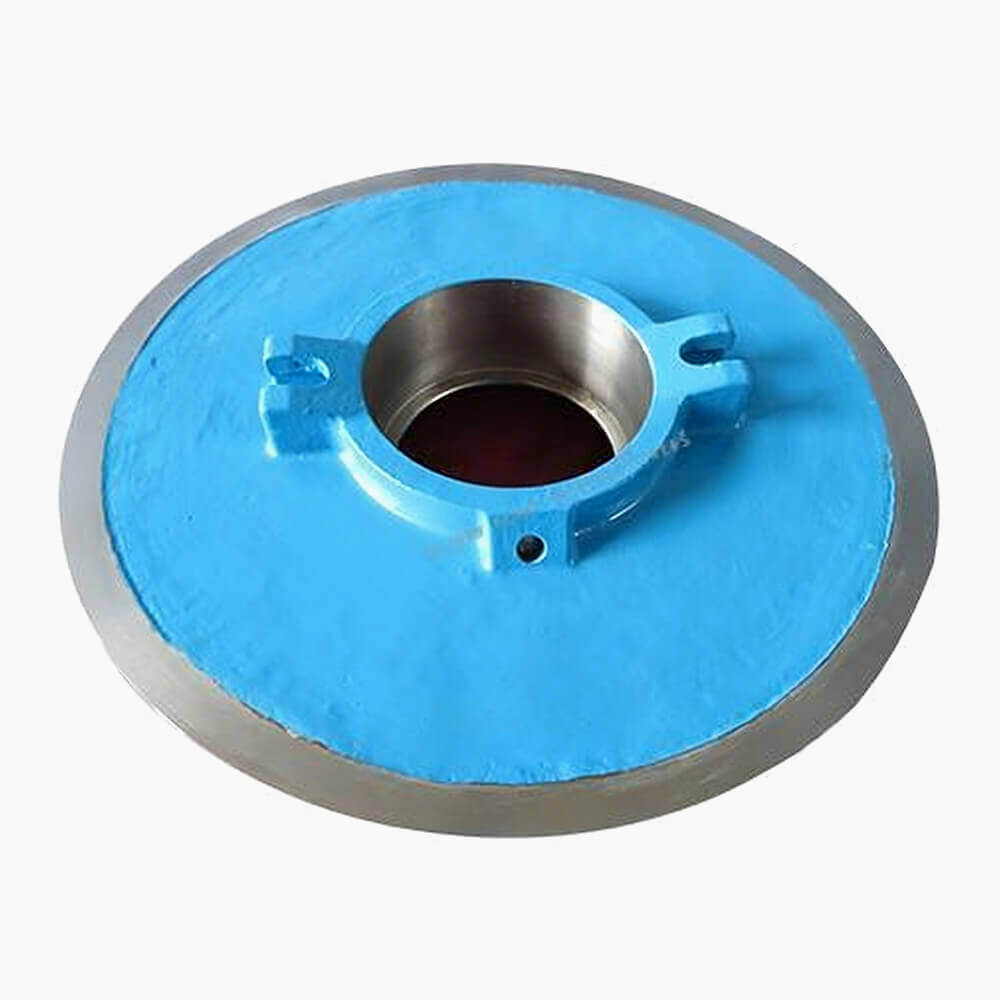

Composant 1 : Anneau Expeller (Expeller Ring)

L'anneau expeller est une pièce fixée à l'arrière du impulseur. Il tourne avec l'arbre et utilise la force centrifuge pour repousser les particules solides loin de la zone de la garniture. L'expeller fonctionne par effet hydraulique : il crée une zone de basse pression qui aspire les fuites vers l'extérieur au lieu de les laisser entrer.

Composant 2 : Garde-Flottante (Lantern Ring)

La garde-flottante est un anneau stationnaire en bronze ou PTFE placé dans la chambre de presse-étoupe. Elle distribue uniformément l'eau de barrage (water flush) tout autour de l'arbre. Sans une garde-flottante en bon état, le water flush devient inefficace et la garniture mécanique s'use prématurément.

Composant 3 : Garniture Mécanique (Mechanical Seal)

La garniture mécanique est composée de deux faces planes très polies (l'une fixe sur le corps, l'autre tournante avec l'arbre) qui glissent l'une contre l'autre avec un mince film de liquide pour assurer l'étanchéité. Elle est très efficace mais coûteuse et fragile. Les matériaux standards sont le carbone/acier inox, carbure de silicium/carbone, ou carbure de tungstène pour les applications sévères.

Composant 4 : Presse-Étoupe (Stuffing Box)

Le stuffing box est la cavité qui contient la garniture mécanique ou les tresses d'étanchéité traditionnelles. Dans les mines modernes, on y trouve généralement une garniture mécanique ; les tresses (packing) sont encore utilisées dans certaines installations plus anciennes ou comme secours d'urgence.

Composant 5 : Système de Water Flush

Le water flush injecte de l'eau propre sous pression contrôlée dans la chambre de garniture. Cette eau crée une barrière hydraulique et lubrifie les faces de la garniture. Sans water flush, la durée de vie d'une garniture mécanique peut être divisée par 5 à 10.

2. Les 5 Étapes de Maintenance Préventive

Voici le protocole en cinq étapes que nous recommandons pour tous les systèmes d'étanchéité de pompes à boue minières, validé sur des dizaines d'installations en Afrique francophone.

Étape 1 : Inspection Visuelle Hebdomadaire

Chaque semaine, le technicien de quart doit effectuer un contrôle visuel du système d'étanchéité :

• Vérifier l'absence de gouttes ou filet de slurry au niveau du presse-étoupe
• Contrôler le débit de water flush (1–2 litres/minute pour pompes AH 4/3 à 8/6)
• Mesurer la température du palier côté refoulement (max 75 °C en régime établi)
• Inspecter visuellement l'anneau expeller pour vérifier l'absence de fissures
• Noter toute vibration anormale (amplitude RMS > 4,5 mm/s déclenche une investigation)

Durée de l'inspection : 5 minutes par pompe. Carnet de bord à tenir et à centraliser.

Étape 2 : Vérification Mensuelle de la Pression de Water Flush

La pression du water flush doit rester stable, idéalement 0,5 à 2 bars au-dessus de la pression de refoulement. Une baisse de pression indique :

• Filtre à eau colmaté (fréquent dans les mines où l'eau de barrage est chargée)
• Conduite de water flush percée ou desserrée
• Réduction du débit de la pompe d'eau auxiliaire

Installer un manomètre en permanence permet de détecter la dérive avant que la garniture ne soit endommagée. Sans manomètre, on s'expose à une perte totale de water flush sans s'en apercevoir.

Étape 3 : Remplacement Préventif de la Garniture Mécanique

En environnement minier africain (slurry très abrasif), nous recommandons un remplacement systématique de la garniture mécanique toutes les 2.500 à 3.500 heures de fonctionnement, même en l'absence de fuite visible. Cette approche préventive évite les arrêts d'urgence et coûte moins cher qu'une intervention curative sur panne.

Lors du remplacement :

• Nettoyer soigneusement la chambre de presse-étoupe avec un chiffon non pelucheux
• Inspecter l'arbre au niveau de la portée de joint (mesurer le diamètre ; tolérance < 0,1 mm)
• Vérifier que la face tournante est montée dans le bon sens (sens de rotation indiqué sur la garniture)
• Lubrifier les joints toriques avec un produit compatible (savon liquide ou graisse silicone)
• Respecter les couples de serrage des boulons du presse-étoupe

Étape 4 : Inspection et Remplacement de l'Anneau Expeller

L'anneau expeller doit être inspecté toutes les 1.500 heures. Les signes d'usure à surveiller :

• Jeu excessif entre l'expeller et le carter (jeu axial > 2 mm)
• Fissures visibles (souvent causées par cavitation ou corps étrangers)
• Usure inégale des ailettes (indique une usure prématurée)
• Corrosion (dans les mines avec eau acide)

Un expeller usé laisse entrer le slurry dans la chambre de presse-étoupe, surchargeant la garniture mécanique. Le coût d'un nouvel expeller (quelques centaines d'euros) est dérisoire comparé au coût d'un palier détruit.

Étape 5 : Analyse de l'Eau et du Slurry Tous les 6 Mois

Faire analyser par un laboratoire la composition chimique du slurry et de l'eau du site. Les informations clés à obtenir :

• pH (acide, neutre, alcalin)
• Teneur en solides et granulométrie
• Teneur en chlorures et sulfates (corrosion)
• Teneur en cyanure (mines d'or)

Ces données permettent de choisir les matériaux de garniture et d'élastomères les mieux adaptés. Par exemple, un pH inférieur à 5 exige des joints FFKM plutôt que FKM standard. Voir notre catalogue de pièces d'étanchéité compatibles.

3. Signes Avant-Coureurs d'une Défaillance

Identifier les premiers signes d'une défaillance permet d'intervenir avant que la pompe ne subisse des dommages secondaires coûteux. Voici les indicateurs à surveiller en priorité dans les mines d'or d'Afrique francophone.

Indicateur 1 : Gouttes de Boue au Niveau du Presse-Étoupe

Une fuite de quelques gouttes par minute est normale pendant la période de rodage d'une garniture neuve (premières 100 heures). Au-delà, toute fuite visible nécessite une intervention. Une fuite continue indique :

• Faces de garniture usées (à remplacer)
• Joint torique durci ou endommagé
• Arbre rayé ou usé à la portée du joint
• Presse-étoupe mal serré ou mal aligné

Indicateur 2 : Élévation de Température du Palier

Si la température du palier côté refoulement dépasse 75 °C en régime établi, c'est un signal d'alerte. Les causes possibles liées à l'étanchéité :

• Intrusion de slurry dans le palier (joint défaillant)
• Lubrification insuffisante (le water flush a aussi un rôle de refroidissement)
• Frottement excessif de la garniture transmis à l'arbre

Indicateur 3 : Consommation Anormale d'Eau de Barrage

Une hausse de la consommation d'eau de barrage indique généralement qu'une partie de cette eau s'échappe dans le slurry pompé (étanchéité interne défaillante) ou dans l'environnement (fuite externe). Vérifier le compteur et le manomètre.

Indicateur 4 : Vibration Anormale

L'apparition d'une vibration à 1× RPM (fréquence de rotation) du côté refoulement suggère un défaut d'alignement ou un déséquilibre de la garniture tournante. Une vibration aléatoire à haute fréquence indique une cavitation qui peut endommager l'expeller.

4. Erreurs Courantes à Éviter

Voici les cinq erreurs les plus fréquentes que nous observons lors de nos audits dans les mines d'Afrique de l'Ouest, avec leurs conséquences.

1. Utiliser de l'eau de barrage non filtrée. Dans les mines où l'eau de barrage provient d'un bassin de recyclage, elle contient souvent des particules fines qui érodent la garniture en quelques semaines. Installer un filtre à 50 microns en amont du circuit de water flush.
2. Négliger la pression de water flush après un arrêt. Au redémarrage, vérifier que la pression de water flush est bien établie avant de mettre la pompe en marche. Démarrer sans water flush détruit la garniture en quelques heures.
3. Serrer excessivement le presse-étoupe. Un serrage excessif accélère l'usure des faces de garniture et peut déformer l'arbre. Respecter les couples de serrage du fabricant. Une fuite légère (1 goutte par minute) est préférable à un serrage excessif.
4. Remplacer uniquement les faces de la garniture sans nettoyer la chambre. Les débris de l'ancienne garniture polluent la nouvelle. Toujours nettoyer soigneusement le stuffing box et inspecter l'arbre avant le remontage.
5. Choisir des matériaux inadaptés au pH de la mine. Les joints en FKM (Viton) résistent mal aux pH extrêmes (< 2 ou > 12). Pour les mines d'or avec eau cyanurée ou acide, préférer FFKM ou EPDM selon le contexte chimique exact.

5. Choix des Matériaux Selon le Type de Boue

Le choix des matériaux est déterminant pour la durée de vie. Voici un guide pratique.

Pour les mines d'or de Côte d'Ivoire et du Mali, où l'eau peut contenir du cyanure résiduel (pH 9–11) et des particules de quartz très abrasives, la combinaison SiC/SiC avec joints FFKM offre la meilleure durabilité. Le surcoût initial est rentabilisé en 2 à 4 mois grâce à la réduction des arrêts.

6. Cas Pratique : Mine d'Or de Bonikro (Côte d'Ivoire)

La mine d'or de Bonikro exploitée par Allied Gold a rencontré en 2024 un taux élevé de défaillances de garnitures mécaniques sur ses pompes à boue principales (4 unités Warman 8/6 AH). L'analyse a révélé :

• Durée de vie moyenne des garnitures : 1.200 heures (objectif : 3.000 heures)
• Coût annuel des remplacements : 85.000 euros
• Cause principale : utilisation de garnitures carbone/acier standard avec eau de barrage à pH 4,2

Après intervention, nous avons recommandé :

1. Remplacement par des garnitures SiC/SiC avec joints FFKM
2. Installation d'un filtre à 50 microns sur le circuit de water flush
3. Mise en place d'un manomètre permanent avec alarme basse pression
4. Programme de remplacement préventif toutes les 3.000 heures

Résultats après 12 mois :

• Durée de vie moyenne des garnitures : 4.200 heures (+250 %)
• Coût annuel des remplacements : 32.000 euros (–62 %)
• Réduction des arrêts non planifiés : 78 %
• Retour sur investissement : 4,8 mois

Ce cas illustre l'importance d'adapter les matériaux et la procédure au contexte chimique spécifique de chaque mine. Voir notre guide pour les mines d'or.

7. Analyse Coûts-Bénéfices d'un Programme d'Étanchéité Renforcé

Mettons en regard les coûts d'un programme de maintenance proactive et les économies générées, sur la base d'une flotte de 10 pompes.

Le retour sur investissement est atteint en 6 à 9 mois selon la taille de l'exploitation. Au-delà, le programme devient une source permanente d'économies et de fiabilité.

Conclusion

Le système d'étanchéité est l'un des éléments les plus critiques d'une pompe à boue minière. Une approche préventive structurée en cinq étapes — inspection hebdomadaire, contrôle mensuel, remplacement préventif, inspection de l'expeller et analyse semestrielle — réduit drastiquement les arrêts non planifiés et prolonge la durée de vie des composants.

L'adaptation des matériaux au contexte chimique du site (pH, abrasivité, température) est tout aussi déterminante que la procédure. Les mines d'or d'Afrique francophone, avec leurs eaux chargées en cyanure et leurs slurries très abrasifs, exigent des garnitures SiC/SiC avec joints FFKM pour atteindre les performances optimales.

L'investissement dans un programme d'étanchéité renforcé n'est pas une charge mais un levier de rentabilité : pour chaque euro investi, les mines récupèrent entre 4 et 6 euros d'économies. Cette discipline devient un avantage concurrentiel décisif.
