Maîtrise de la vitesse du flux dans la tuyauterie des pompes boue minières : Équilibrer érosion et obstruction

La gestion de la vitesse du flux de boue est l'un des paramètres opérationnels les plus critiques et pourtant souvent mal compris dans les circuits de traitement miniers. Une vitesse de flux mal réglée est une source majeure de défaillances prématurées des pompes boue et des tuyauteries, entraînant des temps d'arrêt coûteux et un gaspillage de pièces de rechange. Il s'agit d'un équilibre délicat à trouver : un flux trop rapide provoque une usure catastrophique par érosion, tandis qu'un flux trop lent favorise l'obstruction par dépôt des solides. Ce guide explique comment trouver le point optimal et garantir une opération fiable.

L'érosion : le danger de la vitesse excessive

Les boues minières sont des mélanges extrêmement abrasifs composés de particules solides suspendues dans un liquide. Lorsque ces particules se déplacent à grande vitesse dans une conduite, elles frappent constamment les parois avec une énergie cinétique proportionnelle au carré de leur vitesse (E = 1/2 mv²). Cela signifie que doubler la vitesse du flux quadruple la force d'impact et, par conséquent, le taux d'érosion.

Cette érosion accélérée se concentre surtout près des coudes, des tés, des vannes et des réducteurs, où les flux turbulents accentuent encore l'usure. Dans les cas graves, des parois d'épaisseur normale de 25 mm peuvent être percées en quelques semaines. Pour les pompes boue, un excès de vitesse à l'entrée ou dans la volute de la pompe peut raccourcir la durée de vie de l'arrière-liner (revêtement arrière) et de l'hélice (roue mobile) de manière significative, obligeant à des remplacements prématurés.

Recommandation technique : Pour minimiser l'érosion, maintenez la vitesse du flux dans les tuyauteries à moins de 3,0 m/s. Pour des boues exceptionnellement abrasives (par exemple, minerai de fer ou diamants contenant des particules de quartz), fixez une limite inférieure encore plus stricte de 2,0 m/s.

L'obstruction : le piège de la vitesse insuffisante

L'inconvénient opposé est l'obstruction ou l'encrassement des tuyaux. Lorsque la vitesse du flux devient trop faible, la force de traînée exercée par le liquide ne suffit plus à maintenir les particules solides en suspension. Les particules plus denses se déposent alors sur le fond de la conduite, formant un lit de décantation.

Ce phénomène, appelé sédimentation critique, peut progressivement réduire la section utile de la tuyauterie, augmentant la pression et les pertes de charge. Dans les cas extrêmes, le tuyau peut se boucher complètement, forçant une purge d'urgence ou une déconstruction manuelle pour le dégager, ce qui arrête l'exploitation. Cela est particulièrement problématique dans les sections de tuyauterie où la pente est faible ou plate.

Recommandation technique : Pour éviter l'obstruction, assurez-vous que la vitesse du flux reste supérieure à 1,5 m/s pour la plupart des minerais, et supérieure à 2,0 m/s pour des boues avec des particules lourdes et grossières (par exemple, minerai de manganèse ou de diamant).

Le juste milieu : la zone de fonctionnement optimale

Le défi est donc de concevoir un système de tuyauterie où la vitesse du flux reste constamment dans la plage sécuritaire de 1,5 m/s à 3,0 m/s. C'est là que la bonne conception de l'ingénierie entre en jeu pour s'adapter au cas d'usage spécifique :

Applications à débit constant (ex: circuits CIL/CIP pour or)

Dans un circuit de lixiviation du charbon en pulpe (Carbon-in-Leach/Pulp, CIL/CIP) au Mali ou au Sénégal, le débit de traitement est généralement très stable. L'objectif est de sélectionner un diamètre de tuyauterie qui maintiendra naturellement la vitesse du flux au centre de cette plage (2,25 m/s) pendant le fonctionnement normal. Si le diamètre est fixé par les raccordements existants d'une pompe Warman AH, un ajustement peut être réalisé en contrôlant le débit à la pompe avec une vanne ou un variateur de fréquence.

Applications à débit variable (ex: rejets miniers)

Certains circuits, comme le transport des résidus miniers (rejets), connaissent des fluctuations de débit plus importantes. Une conception rigide peut se retrouver en érosion à haut débit ou en obstruction à faible débit. Pour ces applications, il est préférable de concevoir le système pour le débit nominal et de confier aux opérateurs le contrôle de la vitesse du flux via une vanne de contrôle ou en ajustant la vitesse de la pompe.

Cas spéciaux : mines de Madagascar (nickel-cobalt)

Au lieu de minerai de fer abrasif, l'exploitation d'un gisement de nickel-cobalt, par exemple à Ambatovy à Madagascar, produit souvent une boue de « laterite ». Cette boue contient du minerai de nickel altéré qui peut coller ensemble. Ici, la vitesse minimale est critique. Il est recommandé de maintenir la vitesse au-dessus de 2,5 m/s pour éviter que cette boue ne se dépose et ne durcisse comme du béton au fond des tuyaux.

Cas spéciaux : mines du Canada (froid extrême)

Dans les mines du Nord-du-Québec, les températures hivernales peuvent descendre en dessous de -30°C. Le risque ici n'est pas le dépôt de solides, mais la congélation de la fraction aqueuse de la boue. Pour éviter le gel, il est impératif de maintenir un flux constant et suffisant dans les tuyauteries exposées à l'air libre, recommandant une vitesse minimale de 1,8 m/s même pendant les opérations de rinçage. Des systèmes de traçage thermique ou de recirculation peuvent être nécessaires en période d'arrêt.

Tableau des recommandations pratiques de vitesse du flux

La vitesse de flux optimale dépend de la nature du minerai et des conditions d'exploitation. Ce tableau fournit un guide rapide :

Type de minerai	Vitesse minimale (m/s)	Vitesse maximale (m/s)	Commentaires

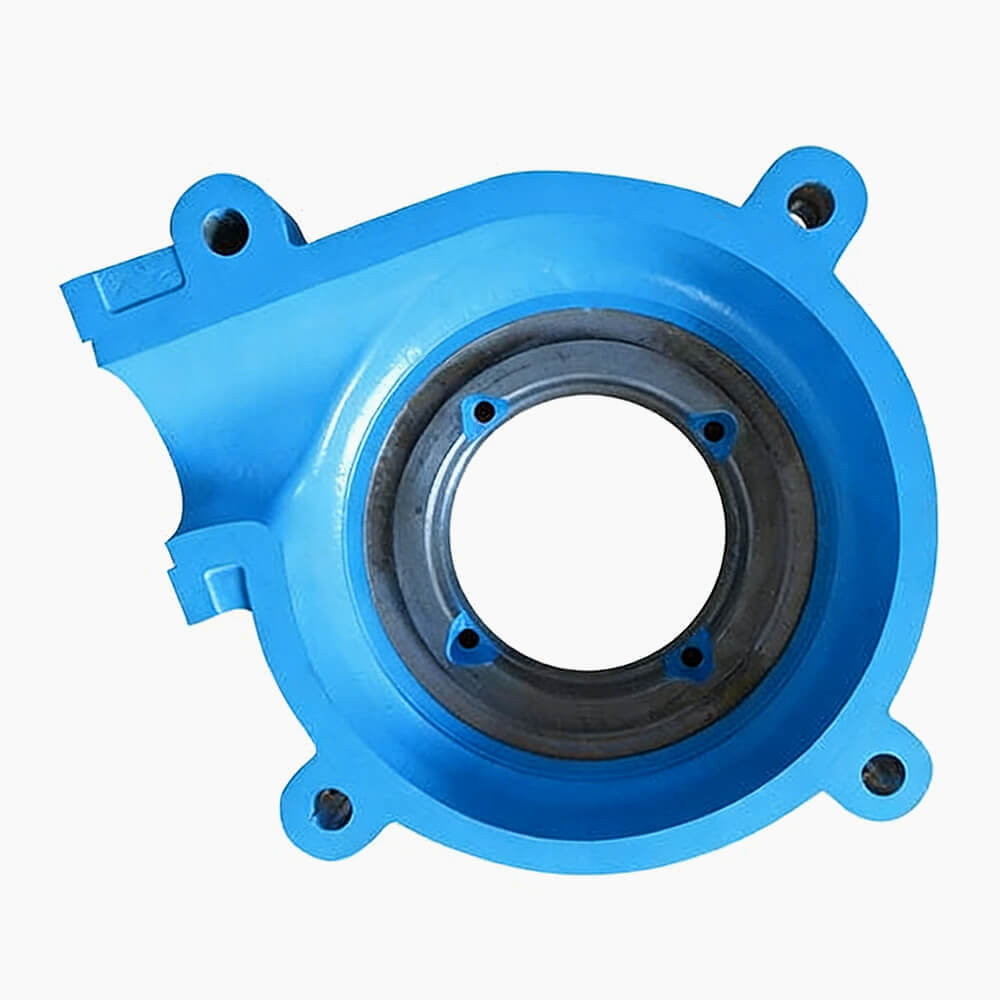

Or (broyage, CIL)	1,5	3,0	Utiliser des alliages de chrome A05/A07 pour les pièces d'usure.
Fer (mines à ciel ouvert)	2,0	2,8	Éviter l'érosion par particules de quartz abrasives.
Diamant (graviers alluvionnaires)	2,2	2,7	Prévenir l'obstruction par les graviers lourds.
Cuivre (lixiviation acide)	1,8	3,0	Favoriser des revêtements en caoutchouc R08/R26 pour la corrosion et l'érosion.
Nickel-Cobalt (laterite)	2,5	3,0	Vitesse haute minimale pour éviter le durcissement du sol.
Minerai de manganèse	2,0	3,0	Prévenir le dépôt des particules très denses.

L'intégration des données pour une gestion prédictive

Les meilleures opérations minières modernes utilisent la surveillance continue. L'installation de capteurs de débit magnétiques (magmeters) et de pression dans les circuits critiques permet de calculer en temps réel la vitesse du flux en fonction de la section de la tuyauterie. Lorsque la vitesse est détectée en dehors de la plage optimale, un système d'alarme peut avertir les opérateurs pour qu'ils ajustent la pompe ou les vannes.

Ces données historiques peuvent être intégrées à un logiciel de maintenance assistée par ordinateur (MAO) pour identifier les tendances et prévoir les remplacements des pièces d'usure. Par exemple, un historique de vitesse moyenne de 3,2 m/s sur un mois peut prédire une durée de vie du revêtement postérieur réduite de 40 % par rapport à la normale.

Choix des matériaux de tuyauterie adaptés à la vitesse du flux

Le choix du matériau de la tuyauterie est directement lié à la vitesse du flux et aux caractéristiques de la boue. Un mauvais appariement peut anéantir tous les efforts d'optimisation de la vitesse :

• Acier au carbone avec revêtement en caoutchouc : Solution économique pour des vitesses de 1,5 à 3,0 m/s avec des boues à pH neutre. Le revêtement en caoutchouc R08 absorbe l'énergie d'impact et réduit l'érosion. Idéal pour les circuits CIL/CIP en traitement d'or.
• Acier à haute teneur en chrome (27% Cr) : Recommandé pour les boues à forte abrasion (minerai de fer, diamant) à des vitesses de 2,0 à 2,8 m/s. Sa dureté élevée (600 BHN) résiste à l'usure par glissement.
• Polyéthylène haute densité (HDPE) : Alternative légère pour les circuits à basse pression (jusqu'à 1,6 MPa). Excellente résistance chimique, mais limité à des vitesses inférieures à 2,5 m/s. Sensible aux coups de bélier.
• Céramique (alumine) : Utilisée pour des sections critiques (coudes, réducteurs) où les vitesses locales sont élevées. Offre une durée de vie 5 à 10 fois supérieure à l'acier au chrome, mais à un coût initial plus élevé.

Liste de contrôle pour la mise en service d'un nouveau circuit de pompage

Avant de démarrer un nouveau circuit de pompage de boue, les ingénieurs doivent vérifier les points suivants pour éviter les problèmes de vitesse du flux :

• Vérifier le diamètre nominal de la tuyauterie par rapport au débit de conception pour confirmer la vitesse théorique du flux.
• Installer des débitmètres magnétiques aux points stratégiques (entrée et sortie de la pompe) avec transmission des données en temps réel vers la salle de contrôle.
• Vérifier l'absence de colmatage ou de restriction dans la tuyauterie pendant la première semaine d'exploitation par inspection visuelle ou par caméra endoscopique.
• Documenter les vitesses de flux réelles lors du démarrage avec la boue de procédé (pas seulement avec de l'eau) et les comparer aux valeurs de conception.
• Former les opérateurs à identifier les signes avant-coureurs de vitesse excessive (bruit de « gravier » dans la tuyauterie, vibration anormale) ou insuffisante (pulsation, baisse de débit).

Conclusion: Une discipline qui rapporte à long terme

La maîtrise de la vitesse du flux est un exemple classique d'ingénierie de détail qui se traduit par d'importants gains opérationnels. Il n'est peut-être pas le facteur le plus visible, mais c'est l'un des plus influents sur le coût total de possession (TCO) d'une pompe boue.

En concevant les systèmes pour fonctionner dans la zone optimale et en surveillant en continu les performances, les opérateurs miniers peuvent doubler, voire tripler, la durée de vie des revêtements, des liners et des tuyauteries, réduisant massivement les frais de maintenance et les interruptions de production.
