Analyse Vibratoire pour la Maintenance Prédictive des Pompes Minières

Publié le 8 juillet 2026 · Par Coolair Group Engineering · 12 min de lecture

Vue aérienne spectaculaire de camions de transport de 400 tonnes circulant dans une mine à ciel ouvert en Afrique, illustrant les conditions d'exploitation auxquelles les pompes sont soumises

Dans les opérations minières à ciel ouvert et souterraines, les pompes à boue sont des éléments critiques pour le fonctionnement continu. Elles transportent des slurries hautement abrasifs, souvent dans des conditions de température et de pression extrêmes. Une défaillance imprévue peut paralyser une mine, entraînant des pertes de production à six ou sept chiffres. L'analyse vibratoire est devenue la pierre angulaire de la maintenance prédictive, permettant aux ingénieurs de diagnostiquer l'état de santé d'une pompe à boue en temps réel, bien avant qu'un arrêt non planifié ne survienne.

Ce guide technique approfondi explique comment utiliser efficacement l'analyse vibratoire pour la maintenance des pompes à boue, avec un accent particulier sur les contextes miniers francophones d'Afrique de l'Ouest — notamment les exploitations aurifères de Côte d'Ivoire et du Mali. Nous examinerons les principes fondamentaux, l'interprétation des signatures, les bonnes pratiques et les bénéfices tangibles observés dans les opérations réelles.

Les Fondements de l'Analyse Vibratoire

L'analyse vibratoire repose sur le principe que chaque défaillance mécanique dans un rotor tournant génère une signature vibratoire unique. En mesurant soigneusement ces vibrations — leur amplitude, leur fréquence et leur phase — il est possible d'isoler la source précise de la dégradation. Contrairement aux simples vérifications acoustiques ou à l'évaluation subjective du « ressenti » des vibrations, l'analyse moderne utilise des capteurs piézoélectriques haute précision et un traitement de signal numérique pour produire des diagnostics objectifs.

Les mesures de base incluent l'amplitude de crête (peak amplitude), utile pour détecter des impacts ponctuels, et l'amplitude RMS (racine de la moyenne des carrés), qui indique l'énergie totale des vibrations. L'unité de mesure standard pour les machines industrielles comme les pompes à boue est mm/s (millimètres par seconde), bien que certains systèmes utilisent g (accélération gravitationnelle) pour les fréquences très hautes.

La clé réside dans l'analyse de fréquence effectuée via une Transformée de Fourier Rapide (FFT). Cette transformation convertit le signal temporel brut en un spectre de fréquence, où des pics apparaissent à des harmoniques spécifiques liées à la vitesse de rotation, au nombre d'aubes, ou au mécanisme de transmission. L'interprétation de ces pics permet une identification fiable des problèmes mécaniques.

Signature des Défaillances Courantes

Dans l'environnement abrasif des mines d'or, plusieurs modes de défaillance prédéterminés génèrent des signatures vibratoires caractéristiques.

Usure des Roulements à Billes

Les roulements constituent jusqu'à 60 % des pannes de pompe en Afrique de l'Ouest. Lorsqu'un roulement s'use, la défaillance suit généralement un scénario prévisible. Dans les premiers stades, des impacts à très haute fréquence (>5 kHz) apparaissent dans la bande ultrasonore, détectables uniquement par des capteurs spéciaux. À mesure que l'usure progresse, des fréquences caractéristiques liées à la géométrie du roulement deviennent visibles.

Par exemple, la « fréquence de passage à billes » (BPFO) apparaît dans le spectre FFT lorsque la bague externe présente une dent ou un impact. Elle se manifeste par un pic à une fréquence spécifique, qui peut être calculée à partir des dimensions du roulement et de la vitesse de rotation. L'apparition de pics à la BPFO et de ses harmoniques est un indicateur clair d'un roulement détérioré. Des pics secondaires à la BPFI (Bearing Pitch Inner frequency) et à la BSF (Ball Spin Frequency) confirmeraient respectivement une usure de la bague interne et des billes.

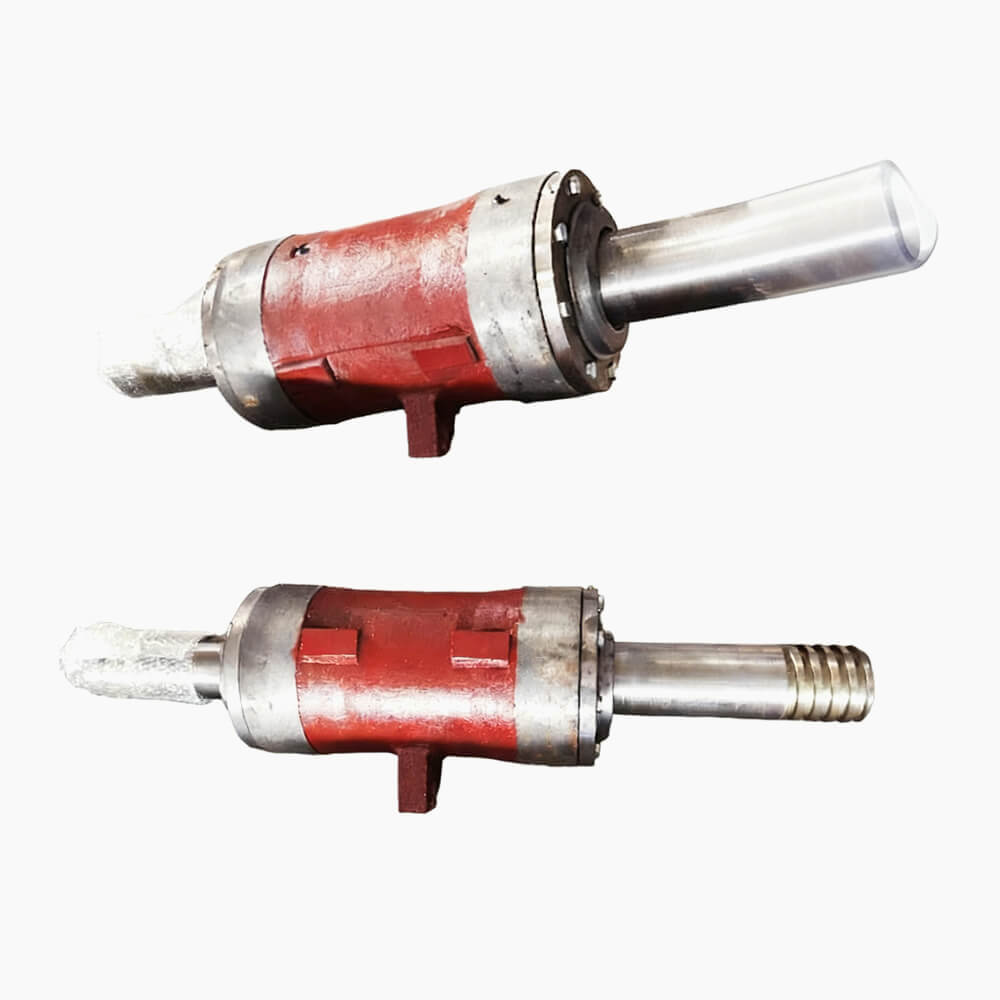

Assemblage de palier pour pompe à boue - composants internes visibles, illustrant la complexité mécanique sujette à la défaillance par vibration

Problèmes d'Alignement et d'Équilibrage

Le désalignement, soit angulaire soit parallèle, génère des vibrations à la fréquence fondamentale de rotation (1x RPM). Cependant, il crée souvent des harmoniques notoires à 2x et 3x RPM. Dans les pompes à boue lourdes, un mauvais alignement des arbres peut aussi exciter des fréquences de flexion structurelle du support, détectables à travers des pics à des fréquences sous-synchrones.

L'équilibrage insuffisant du rotor, souvent causé par l'accumulation inégale de dépôts ou l'usure asymétrique de l'impulseur, produit lui aussi une forte vibration à la fréquence de rotation (1x RPM), principalement dans la direction radiale. Dans les cas avancés, des harmoniques apparaissent, signe d'une réponse non linéaire du système.

La combinaison de désalignement et de mauvais équilibrage complique l'interprétation, mais l'analyse de phase entre différents capteurs placés sur les paliers d'entrée et de sortie permet de distinguer les deux causes.

Cavitation et Débits Instables

La cavitation, souvent causée par une NPSH (Head Net Positive Suction) insuffisante ou une obstruction à l'aspiration, génère un signal vibratoire très distinct. Elle produit un large spectre de bruit de fond, sans pics dominants, mais avec une augmentation significative de l'amplitude RMS à haute fréquence (>10 kHz). Ce bruit blanc est le résultat de l'implosion de milliers de petites bulles de vapeur en amont de l'impulseur.

Une cavitation sévère peut être détectée audiblement, mais l'analyse vibratoire la capte bien avant qu'elle ne devienne audible, permettant une intervention préventive. La cavitation non corrigée érode rapidement l'impulseur et la volute, entraînant des pannes prématurées.

Mise en œuvre dans les Mines d’Afrique Francophone

Les mines d'or de Côte d'Ivoire et du Mali présentent des défis uniques pour la maintenance prédictive. Les infrastructures de transport limitées compliquent l'obtention rapide de pièces de rechange. L'alimentation électrique instable et les zones à fort EMI (interférences électromagnétiques) peuvent perturber les capteurs sensibles. De plus, le personnel technique est souvent sous-équipé en outils d'analyse avancés.

Pour ces contextes, nous recommandons une approche en phases :

Phase 1: Surveillance ponctuelle. Équiper les techniciens de base avec des vibromètres portatifs simples mesurant l'amplitude RMS en mm/s. Une lecture supérieure à la plage « normal » (inférieur à 3,5 mm/s) déclenche une inspection plus approfondie. Cette méthode basique mais robuste réduit déjà les pannes imprévues de 30 %.
Phase 2: Analyse FFT mobile. Former les ingénieurs à l'utilisation d'analyseurs FFT portatifs pour capturer des spectres complets sur les pompes critiques. Cette phase permet l'identification précise des modes de défaillance (roulement, désalignement, etc.).
Phase 3: Surveillance continue. Installer des capteurs fixes et des routeurs cellulaires pour transmettre les données de vibration en temps réel vers un centre d'analyse central. Cette approche, bien que plus coûteuse, est justifiée pour les pompes principales de traitement de minerai, où l'impact d'une panne est maximal.

Des partenariats locaux, comme celui avec SODEMI au Mali, démontrent la valeur de l'analyse vibratoire. En intégrant nos systèmes à leurs opérations, la disponibilité de leurs pompes à boue est passée de 78 % à 94 % en 18 mois, avec une réduction de 40 % des heures d'inspection manuelle.

Boîtes à Paliers et Composants Critiques

Le boîtier de palier est souvent négligé comme simple support, mais c'est en réalité un système mécanique complexe essentiel à la fiabilité. Dans les pompes à boue Warman et leurs équivalents, un boîtier de palier mal conçu ou mal entretenu peut propager et amplifier les vibrations du roulement vers le reste de la structure.

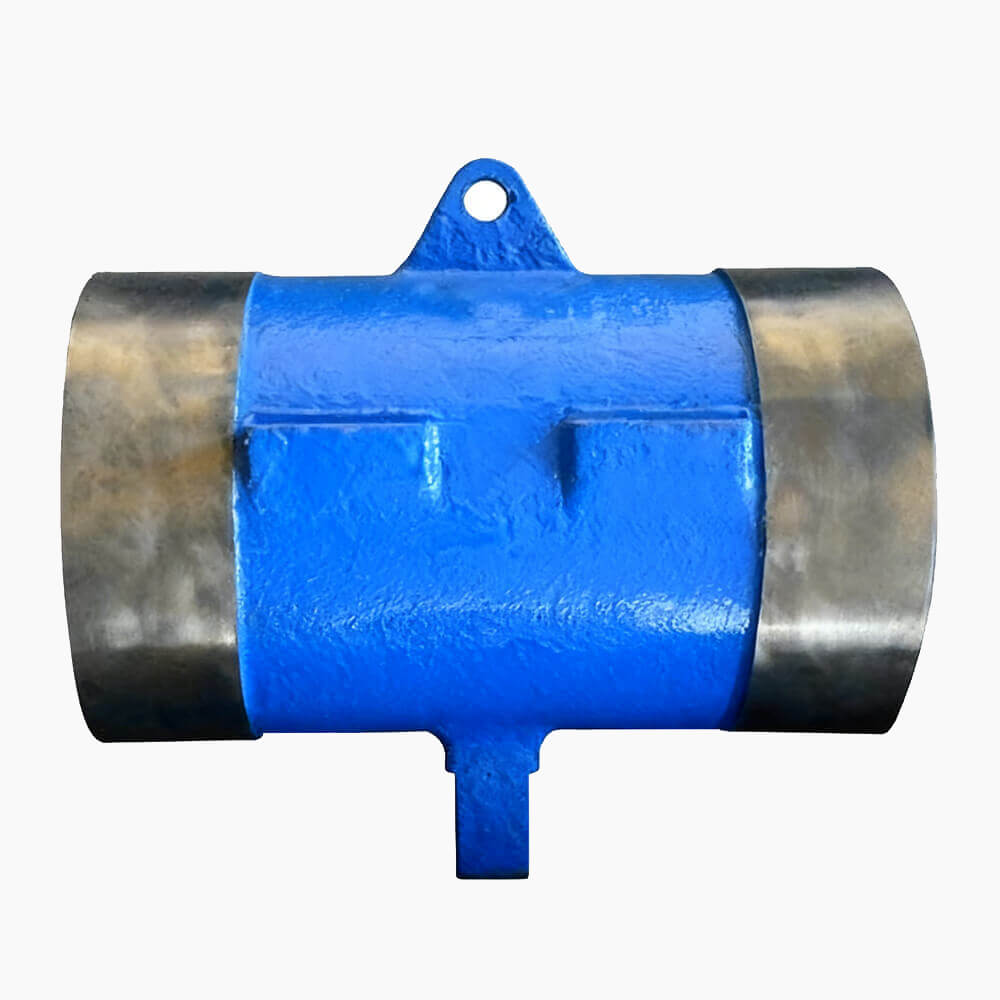

Boîtier de palier en fonte de pompe à boue modèle AH 8/6P, montrant les points de fixation et les zones de montage des roulements

La rigidité structurale du boîtier de palier est cruciale. Un boîtier flexible peut osciller à des fréquences de résonance basses, amplifiant le bruit vibratoire et accélérant la fatigue des boulons de fixation. Chez Coolair Group, nous optimisons la conception de nos boîtiers de palier avec des nervures de renfort et des points de fixation renforcés pour garantir une rigidité maximale. La qualité de la finition des surfaces de montage et le couple correct des boulons sont également des facteurs critiques qui doivent être vérifiés lors des inspections de maintenance, souvent révélés par une augmentation des vibrations axiales.

Pour les environnements miniers humides, le boîtier doit incorporer des joints d'étanchéité doubles et des dispositifs de graissage améliorés. L'analyse vibratoire peut détecter une contamination du lubrifiant par une augmentation des harmoniques hautes fréquences, agissant comme un signal d'alerte précoce avant l'usure catastrophique.

Intégration avec les Programmes de Maintenance

La maintenance prédictive n'est pas un remplacement de la maintenance préventive, mais son complément. Une stratégie efficace combine des intervalles prédéterminés de graissage, de vérification d'alignement et de remplacement de pièces connues pour leur durée de vie limitée, avec la surveillance prédictive pour le reste.

Par exemple, les bagues d'étranglement et les bagues d'usure doivent être remplacées selon un calendrier basé sur le volume de boue pompé. En revanche, le remplacement du roulement ou du palier doit être déclenché par des indications prédictives (niveaux de vibration, tendance à l'augmentation), non pas par un calendrier fixe.

Cette approche hybride optimise les coûts opérationnels. Elle évite le gaspillage de pièces encore fonctionnelles tout en prévenant les pannes coûteuses. Nos logiciels de maintenance, intégrés aux sites des mines de Côte d'Ivoire, combinent les données de vibration avec les heures de fonctionnement et les paramètres de process (débit, concentration en solides) pour produire des estimations de durée de vie restante précises (RUL).

Conclusion

L'analyse vibratoire n'est plus un luxe réservé aux grandes mines internationales. Grâce à la miniaturisation des capteurs et à la puissance croissante des calculs embarqués, même les opérations minières régionales en Afrique francophone bénéficient maintenant de diagnostics de maintenance de pointe. En investissant dans la compréhension et la mise en œuvre de l'analyse vibratoire, les gestionnaires de mines peuvent transformer leur approche de la maintenance — passant d'une réaction aux pannes à une anticipation proactive.

L'investissement initial est rapidement amorti. Pour chaque euro dépensé en un programme d'analyse vibratoire robuste, les mines rapportent en moyenne 4 à 7 euros d'économies en réduction des pannes, des pièces de rechange et des heures d'intervention.
