Première Mise en Service Pompe à Boue : Checklist Avant Démarrage Sur Site Minier

Publié le 28/08/2026 · Par Coolair Group Engineering · 11 minutes de lecture

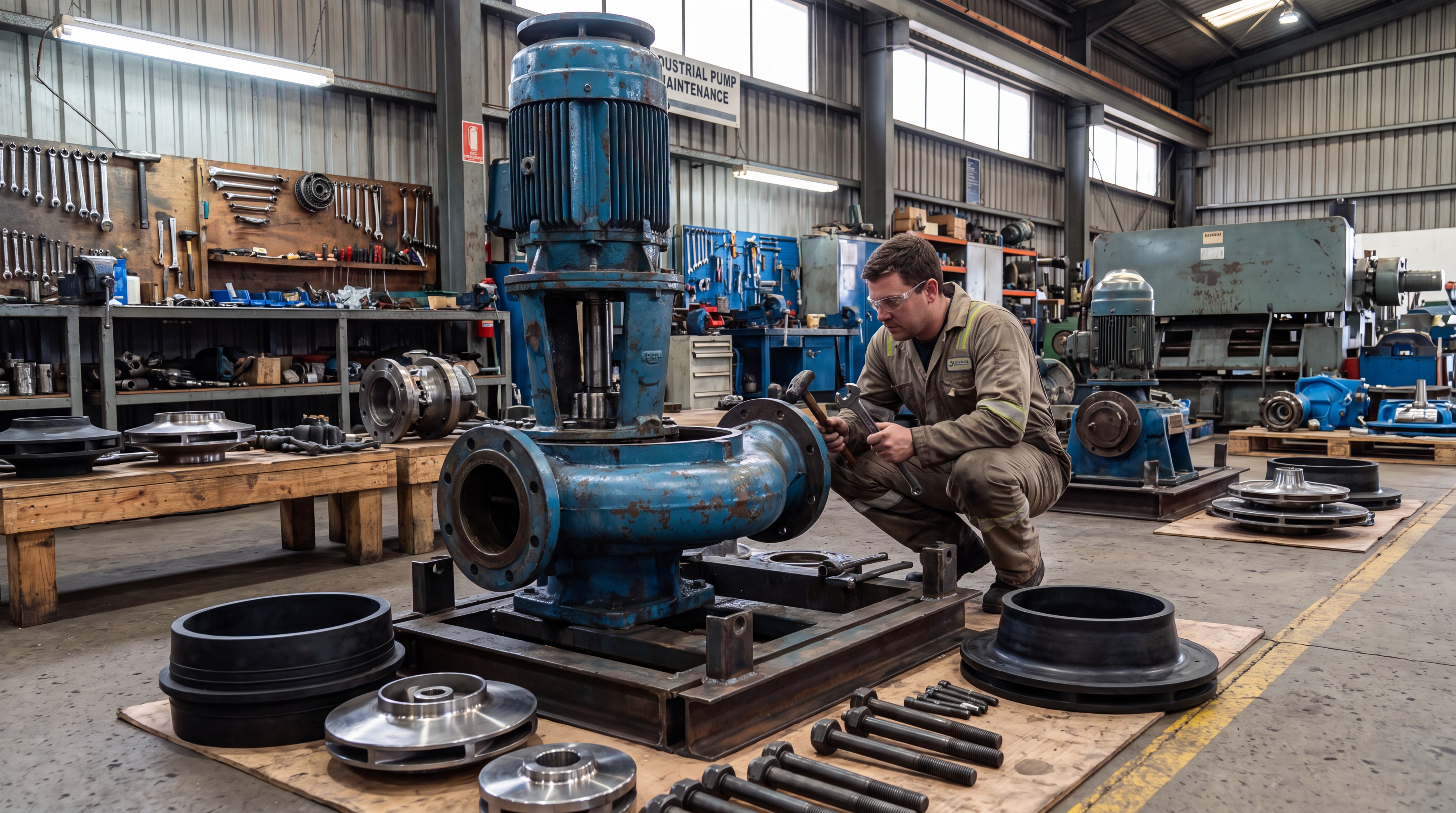

Une pompe à boue mal mise en service démarre, tourne deux jours, puis cède. La cause n'est jamais un défaut de fabrication : c'est une étape de la procédure qui a été sautée. Cette checklist s'applique à toute pompe centrifuge horizontale à boue, du modèle 3/2 au 10/8, compatible Warman AH.

1. Préparation Avant Arrivée de la Pompe

Quatre-vingt pour cent des problèmes viennent d'une plateforme non préparée : calles d'alignement manquantes, câble d'alimentation pas tiré, eau de joint pas raccordée. Trois heures perdues avant le premier coup de clé. Vérifier les points suivants avant l'arrivée de la pompe :

• Massive bétonnée : niveau à ±2 mm, dimensions conformes au plan de la pompe plus 100 mm de marge. Temps de séchage du béton : 7 jours minimum avant pose.
• Ancrages chimiques ou mécaniques : mis en place 24 h avant la pompe, vérifiés à la clé dynamométrique au couple prescrit (généralement 80 à 120 Nm pour M16).
• Alimentation électrique : câble tiré, section vérifiée selon l'ampérage moteur, protection thermique en place. Sur les sites à 220 V monophasé, prévoir un convertisseur ou un moteur triphasé.
• Circuit d'eau de joint : arrivée d'eau propre avec filtre 5 µm en place, vanne d'arrêt, manomètre 0 à 5 bar, débitmètre si possible.
• Bassin d'aspiration : rempli d'eau claire au moins 50 cm au-dessus de la bride d'aspiration, crépine immergée de 30 cm minimum.

Sur les sites du Burkina Faso, la règle est d'attendre 48 h après bétonnage avant la livraison pompe, ce qui aligne le planning transport avec la préparation terrain.

2. Inspection Mécanique au Déballage

Le déballage n'est pas une formalité. La pompe a peut-être été stockée plusieurs mois avant expédition, et le transport peut déplacer des pièces. Inspection en six points :

1. Volute et corps de pompe : chercher les fissures dues au transport, vérifier que les brides ne sont pas déformées. Un choc latéral sur la volute peut la rendre inutilisable, invisible sous la peinture.
2. Arbre et accouplement : faire tourner l'arbre à la main. Il doit tourner librement, sans point dur. Un point dur signale soit une garniture grippée, soit un défaut d'alignement interne au palier.
3. Impulseur et liner : vérifier que l'impulseur tourne sans contact avec le liner (jeu radial 0,5 à 1,5 mm typique sur AH 4/3). Un jeu trop faible indique un montage forcé.
4. Visserie : tous les boulons présents et serrés. Certains fabricants laissent les boulons desserrés pour préserver les joints.
5. Garniture mécanique : faces non rayées par un contact accidentel. Une rayure disqualifie la garniture.
6. Peinture et protection : zones où la peinture a sauté, graisseurs bouchés, protections d'arbre en place.

Documenter chaque écart avec une photo. Sur les sites isolés de Guyane où le fret retour prend trois semaines, on évite de renvoyer une pompe pour défaut au déballage : on règle sur place avec les pièces disponibles.

3. Alignement Pompe-Moteur

L'alignement est l'étape qui distingue un démarrage réussi d'un démarrage qui vibre dès la première heure. Sur les pompes à boue, les vibrations détruisent le palier et la garniture en quelques centaines d'heures.

Méthode au comparateur (recommandée) :

1. Fixer un comparateur à cadran sur le demi-accouplement moteur, pointe vers la circonférence du demi-accouplement pompe.
2. Tourner l'ensemble à la main, relever l'écart radial en quatre points (0°, 90°, 180°, 270°). Tolérance : 0,05 à 0,10 mm.
3. Déplacer le comparateur sur la face du demi-accouplement, mesurer l'écart axial en deux points. Tolérance : 0,10 à 0,15 mm.
4. Corriger avec des calles en acier inoxydable sous le moteur (épaisseur de 0,05 à 1,00 mm).

Méthode à la règle rigide (de secours) :

1. Poser une règle acier rectifiée en travers des deux demi-accouplements.
2. Mesurer le jour entre la règle et chaque demi-accouplement en quatre points. Tolérance : 0,15 mm en radial.
3. Ajuster les calles moteur en conséquence.

La méthode à la règle est moins précise (0,15 mm au mieux) mais elle dépanne. Sur les sites de Houndé ou d'Essakane, on réserve le comparateur aux moteurs de 75 kW et plus.

Erreur fréquente : aligner uniquement en radial. Un désalignement axial crée une charge cyclique sur le palier. Toujours vérifier les deux dimensions.

4. Lubrification et Eau de Joint

Avant tout démarrage : remplir les paliers de graisse ou d'huile selon les spécifications constructeur, ouvrir l'eau de joint, vérifier les niveaux.

Les paliers des pompes AH 4/3 à 8/6 sont regraissables. Utiliser une graisse au lithium complexe grade 2 ou 3, adaptée aux températures du site (jusqu'à 50 °C au Sahel). Quantité typique : 80 à 120 g par palier à la mise en service, regraissage toutes les 200 à 400 heures. Pour les moteurs de 45 kW et plus, regraisser après les 50 premières heures pour éliminer l'excès de graisse d'usine.

Eau de joint

L'eau de joint est obligatoire avant le moindre démarrage. Sans eau de joint, la garniture mécanique monte à 90 °C en moins de deux minutes à sec. Trois paramètres à régler :

• Pression : 1 à 3 bar au-dessus de la pression de refoulement. Mesurer la pression de refoulement à la bride de pompe, puis ajuster la vanne d'eau de joint.
• Débit : 1 à 3 L/min en service normal, 4 L/min sur pulpe dense ou abrasive. Le débit se vérifie par compteur ou par bac volumétrique (compter le temps de remplissage d'un seau de 10 L).
• Filtration : 5 µm absolu. Un tamis de 100 µm laisse passer le sable fin qui raye les faces de la garniture en quelques centaines d'heures.

Sur les sites où l'eau de joint provient du bassin de process (eau recyclée chargée), installer un filtre à sable ou à cartouches en amont. Coût : 200 à 500 euros pour un filtre 5 µm qui protège une garniture à 1 500 euros. Le calcul est vite fait.

5. Test à Sec et Sens de Rotation

Le test à sec vérifie le sens de rotation, l'absence de bruit anormal, et la tenue du moteur au démarrage.

1. Couper l'arrivée de pulpe, isoler la pompe du circuit par les vannes d'aspiration et refoulement.
2. Vérifier que l'eau de joint circule (manomètre indique 1,5 bar minimum).
3. Démarrer le moteur pendant 5 à 10 secondes. Un démarrage franc, sans à-coup, confirme le bon sens de rotation. Un coup de marteau au démarrage (son métallique court) signale une inversion de phases : inverser deux phases au coffret.
4. Vérifier l'ampérage au démarrage : il ne doit pas dépasser 6 fois l'intensité nominale pendant plus de 5 secondes. Au-delà, le moteur est sous-dimensionné ou il y a un blocage mécanique.
5. Couper immédiatement. Ne pas faire tourner à sec plus de 30 secondes.

Sauter cette étape faute d'eau de joint se paie dans les 500 premières heures : l'inversion de phases non détectée use la garniture en quelques heures.

6. Test en Eau Claire

Le test en eau claire valide l'ensemble du circuit avant de soumettre la pompe à la pulpe abrasive. C'est l'étape où l'on détecte les fuites, les vibrations de tuyauterie, les désalignements résiduels.

1. Remplir le bassin d'aspiration d'eau claire jusqu'au niveau nominal.
2. Ouvrir progressivement la vanne de refoulement de 10 % à 100 % en cinq paliers de 10 minutes.
3. À chaque palier, mesurer : pression de refoulement, pression d'aspiration, intensité moteur, vibration au palier côté accouplement.
4. Vérifier l'absence de fuite aux joints, à la garniture, aux brides d'aspiration et de refoulement.
5. Laisser tourner une heure en eau claire à plein débit avant de passer à la pulpe.

Valeurs de référence pour une pompe AH 4/3 sur eau claire :

Toute valeur hors plage déclenche un arrêt et une investigation. Une vibration excessive à ce stade vient presque toujours du circuit (tuyauterie fixée trop rigide, support mal calé), pas de la pompe elle-même.

7. Montée Progressive en Pulpe

Le passage eau-pulpe est le moment où la pompe travaille vraiment. La règle empirique : augmenter la densité de pulpe de 10 % massique par palier de 20 minutes, jusqu'à la consigne de service.

1. Vérifier que le bassin d'aspiration contient déjà la pulpe à densité réduite (10 à 15 % massique) en provenance du circuit en amont.
2. Démarrer la pompe en eau claire une minute pour établir le débit, puis basculer progressivement sur la pulpe en ajustant la vanne d'alimentation du bassin.
3. Mesurer la densité toutes les 20 minutes (densimètre à boue ou pesée d'un échantillon de 1 L). Augmenter par paliers de 5 à 10 % jusqu'à la consigne.
4. À chaque palier, vérifier la pression d'aspiration et la vibration. Une chute de pression d'aspiration sous 0 bar à densité élevée signale que la pompe approche de sa zone de cavitation.

La consigne de densité varie selon l'application : 35 à 50 % massique sur pulpe d'or alluvionnaire, 50 à 65 % sur concentrés de cuivre ou de fer, 25 à 35 % sur pulpes de lavage ou de classification.

Une fois la consigne atteinte, laisser la pompe tourner 4 à 6 heures en service normal avant la première intervention de maintenance. Cette période d'observation révèle les défauts qui n'apparaissent qu'en service réel.

8. Spécificités Sites Isolés d'Afrique de l'Ouest et de Guyane

Les sites du Burkina Faso (Houndé, Bissa, Essakane), du Mali (Sadiola, Loulo) et de Guyane française (Saint-Élie, Saül) ajoutent trois contraintes qui ne figurent pas dans les manuels.

Chaleur ambiante et sable

Au Sahel, la température ambiante peut atteindre 42 °C en saison sèche. Vérifier que la graisse palier est grade haute température (point de goutte > 200 °C) et que le carter de ventilateur moteur n'est pas obturé par le sable. Un carter bouché fait grimper la température bobinage de 15 à 20 °C.

Coupures secteur

Les coupures secteur sont fréquentes sur les sites isolés. À chaque coupure, le bassin d'aspiration peut se vider partiellement par siphonage. Au redémarrage, vérifier que la pompe est en charge avant de relancer, sinon cavitation immédiate.

Logistique de rechange

Une pièce de rechange met trois à cinq jours pour arriver sur les sites guyanais, parfois dix jours pour les sites maliens en saison des pluies. La mise en service doit donc intégrer un stock tampon de pièces critiques : garniture mécanique complète, impulseur, jeu de joints, roulement palier.

Pour les pièces compatibles Warman AH, le catalogue liste les configurations avec délai d'expédition. La page marques compatibles récapitule les correspondances avec KSB LCC, Metso et Flowserve.

Questions Fréquentes

Voici les questions courantes posées par les ingénieurs de mise en service sur les sites miniers africains et guyanais.

Combien de temps dure la première mise en service d'une pompe à boue ?

Sur un site minier bien préparé, la première mise en service prend entre 4 et 8 heures pour une pompe centrifuge horizontale standard (4/3 à 8/6). Cette durée inclut la vérification d'alignement (1 h), le contrôle du serrage et de la lubrification (1 h), le test à sec de 5 minutes, le test en eau claire (1 h) et le test progressif en pulpe (2 à 4 h). Sur les sites isolés d'Afrique de l'Ouest ou de Guyane française, où l'équipe de maintenance est réduite et l'accès aux pièces limité, prévoir plutôt une journée complète pour absorber les imprévus.

Faut-il faire tourner la pompe à sec avant de la mettre en pulpe ?

Oui, mais pas plus de 30 secondes. Le test à sec vérifie le sens de rotation (le coup de marteau au démarrage suffit à révéler une inversion), l'absence de bruit anormal, et la stabilité du moteur. Au-delà de 30 secondes, les faces de la garniture mécanique chauffent et risquent de gripper faute d'eau de joint. Sur les sites isolés, beaucoup d'équipes font l'impasse sur ce test par souci de gagner du temps — c'est une erreur qui coûte cher : un défaut d'alignement non détecté ce jour-là apparaîtra dans les premières 200 heures de service, avec une garniture mécanique à remplacer.

Quelle pression d'eau de joint pour la première mise en service ?

L'eau de joint doit être fournie avant tout démarrage. Pression recommandée : 1 à 3 bar au-dessus de la pression de refoulement mesurée à la bride de refoulement de la pompe. Débit : 1 à 3 L/min suffisent pour la majorité des applications, à monter à 4 L/min sur pulpe chargée. Filtre à 5 µm absolu sur l'arrivée. Sur les sites où l'eau de joint est recyclée du circuit (eau de process), prévoir un filtre à sable autonettoyant en amont — sinon la garniture sera colmatée en moins de 100 heures.

Comment vérifier l'alignement pompe-moteur sur site sans outil laser ?

L'alignement au comparateur est la méthode de référence et reste précis à 0,05 mm près. Sur les sites isolés sans comparateur, on utilise la règle métallique rigide posée en travers des deux demi-accouplements. La méthode consiste à mesurer l'écart en quatre points (haut, bas, gauche, droite) sur la circonférence de l'accouplement, et l'écartement axial en deux points. Tolérance 0,10 mm en radial, 0,15 mm en axial pour les pompes jusqu'à 30 kW. Pour les moteurs de 45 kW et plus, investir dans un comparateur à cadran (coût 80 à 150 euros) qui sert ensuite à chaque remontage.

Que faire si la pompe vibre anormalement au premier démarrage en pulpe ?

Trois causes à vérifier dans l'ordre. Premièrement, le circuit d'aspiration : niveau du bassin trop bas, crépine colmatée, ou air entraîné par une bride mal serrée. Deuxièmement, l'alignement : un défaut de 0,3 mm génère une vibration visible et un bruit caractéristique. Troisièmement, la pulpe elle-même : densité trop élevée, gros nodules qui passent dans la pompe. Procédure : arrêter la pompe, vérifier pression d'aspiration au manomètre, écouter au refoulement, puis redémarrer à 50 % du débit pendant 10 minutes. Si la vibration disparaît à débit réduit puis réapparaît à plein régime, le problème vient du circuit et non de la pompe.

Conclusion

La première mise en service d'une pompe à boue prend entre 4 et 8 heures sur un site bien préparé, et facilement une journée sur les sites isolés. Huit étapes structurent la procédure : préparation, inspection, alignement, lubrification et eau de joint, test à sec, test en eau claire, montée en pulpe, période d'observation.

Sauter une étape fait gagner trente minutes au démarrage et coûte plusieurs milliers d'euros de pièces dans les trois premiers mois.
