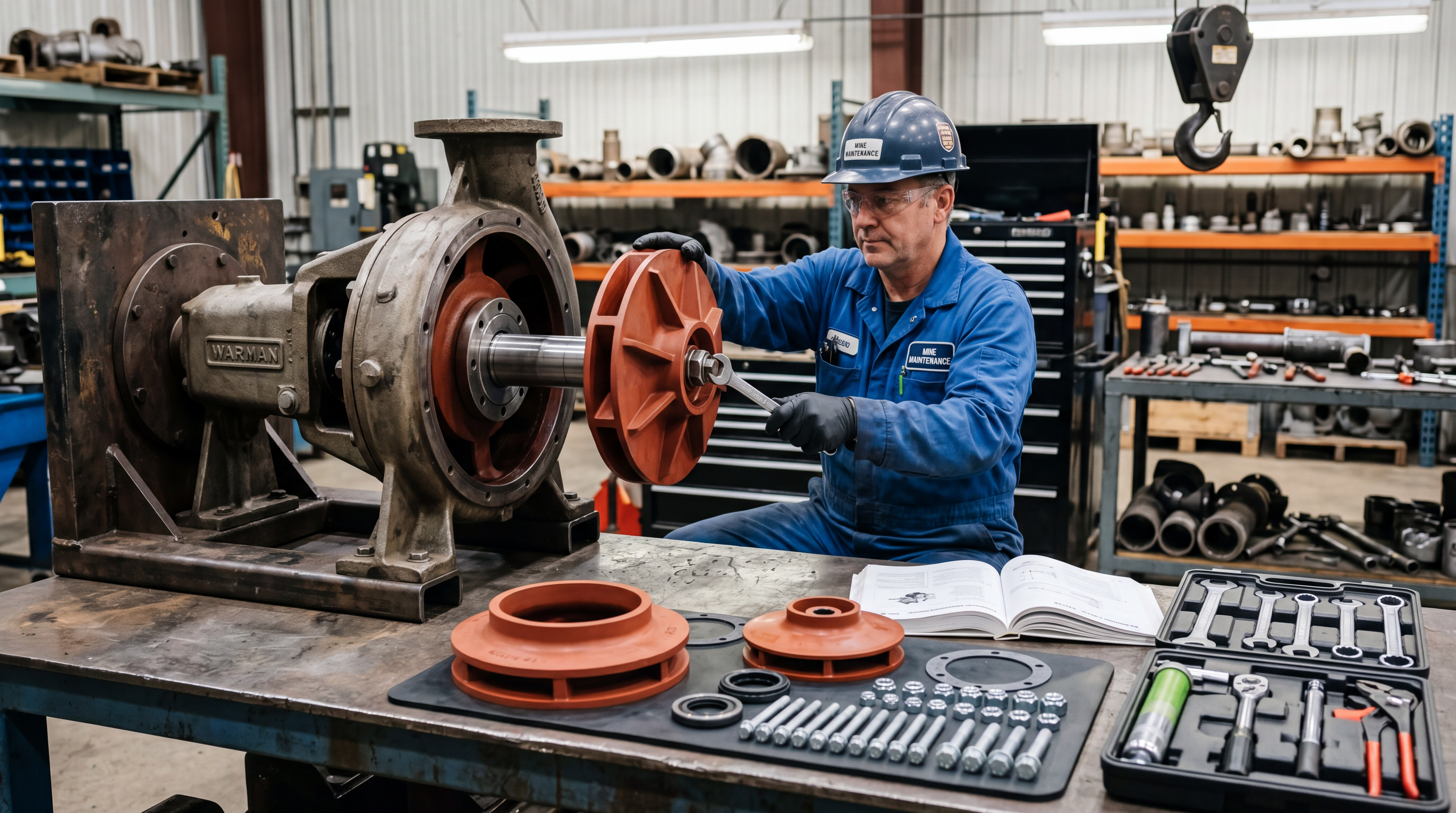

Remplacement d'Impulseur sur Site Isolé : Protocole 4 Heures pour Mine d'Or

Publié le 09/09/2026 · Par Coolair Group Engineering · 9 minutes de lecture

Un impulseur de pompe à boue qui lâche sur un site d'orpaillage isolé, c'est 4 à 12 heures d'arrêt si on s'y prend mal, une journée entière si on improvise. Ce protocole condense ce qui fonctionne au Burkina Faso, au Mali et en Guyane française, où l'accès aux pièces prend 3 à 7 jours.

1. Préparation 48 h avant l'arrêt

Le remplacement d'impulseur ne se décide pas le matin de la panne. Sur les sites organisés, la décision se prend 48 heures avant l'arrêt planifié, sur la base des données de vibration et de débit collectées les jours précédents. Voici ce qu'il faut avoir fait avant le jour J :

• Impulseur de rechange au magasin : pas seulement l'impulseur, mais aussi le jeu de cales d'ajustement correspondant. Une erreur de référence entre impulseur AH 4/3 D et AH 4/3 E coûte la journée.
• Garniture mécanique complète : on l'a vu plus haut, on remplace systématiquement la garniture à l'ouverture de la pompe.
• Jeu de joints toriques : les vieux joints ne résistent pas au démontage-remontage.
• Outillage identifié et vérifié : clé dynamométrique étalonnée (la date d'étalonnage doit être lisible), extracteur d'impulseur correspondant au pas de vis de l'arbre, palan en état.
• Plan de levage : un impulseur 4/3 pèse 35 kg, un 6/4 dépasse 80 kg. Définir à l'avance qui manipule et avec quel engin.
• Bassin d'aspiration vidé : on ne démonte pas une pompe avec 30 cm d'eau dans le bassin. Vidange et nettoyage 24 h avant.

Sur les sites de Houndé, l'équipe de maintenance affiche le protocole au mur de l'atelier. Chaque étape a son créneau horaire. Quand on commence à 8 h, l'objectif est d'avoir la pompe en eau claire à 11 h et en pulpe à 12 h.

2. Diagnostic confirmant la nécessité de changer

Avant de s'arrêter, deux vérifications pour confirmer que l'impulseur est bien la cause de la perte de performance :

1. Mesurer la vibration RMS au palier côté accouplement. Au-dessus de 9 mm/s sur une pompe 4/3, l'impulseur est probablement touché (aube cassée ou masse déséquilibrée).
2. Vérifier la perte de débit au manomètre de refoulement. Une chute de pression supérieure à 15 % par rapport à la valeur nominale, moteur tournant à vitesse normale, indique une usure avancée ou un colmatage de l'impulseur.

Si la vibration est normale et que le débit a chuté de moins de 10 %, commencer par un démontage partiel (volute seulement) pour vérifier un colmatage par argile gonflante. Un nettoyage à l'eau sous pression suffit, 30 minutes au lieu de 4 heures.

3. Démontage chronométré

Phase la plus sensible : on perd le plus de temps ici quand on improvise. Six étapes pour un démontage en moins de 45 minutes sur une pompe 4/3 :

1. Couper l'alimentation électrique et consigner au coffret (cadenas + étiquette).
2. Fermer les vannes d'aspiration et refoulement, isoler la pompe du circuit. Vidanger la volute par le bouchon de fond.
3. Déconnecter la tuyauterie d'eau de joint, repérer les flexibles avec du scotch de couleur.
4. Retirer le capot de volute (8 à 12 boulons M16 selon le modèle). Disposer un bac magnétique à proximité pour ne rien perdre dans la boue.
5. Sortir l'impulseur avec extracteur si nécessaire. Sur certains modèles, un marteau en cuir sur le dos de l'impulseur aide à décoller. Ne jamais frapper directement sur les aubes : elles sont en fonte à haute dureté, cassantes.
6. Repérer la position de la cale d'ajustement avant de la retirer. Photo au smartphone + repère au marqueur sur l'arbre.

Sur les sites guyanais, on profite du démontage pour mesurer l'épaisseur résiduelle des aubes au pied à coulisse. Cette mesure nourrit directement le stock de pièces et confirme si l'impulseur suivant durera aussi longtemps ou s'il faut changer de matériau (passer de A05 à A07 par exemple).

4. Inspection et nettoyage

L'impulseur retiré donne trois informations :

• État des aubes : mesure de l'épaisseur résiduelle, recherche de fissures. Une aube cassée indique une surcharge passagère (bouchon dans la pulpe) ou un défaut matériau.
• État du liner volute : à inspecter en même temps que l'impulseur. Si le liner est usé à plus de 50 % de son épaisseur, le changer en même temps sinon le nouvel impulseur sera sous-performant dès le premier jour.
• État de la cavité : corps étrangers, usure de la face avant, marques de cavitation à la sortie d'aspiration.

Nettoyage au jet d'eau, pas au chiffon : les fibres du chiffon laissent des particules qui provoquent des fuites par le jeu radial. Sur les sites du Sahel, prévoir un bidon de 200 L dédié au nettoyage.

5. Remontage et calage

Le remontage est l'inverse du démontage, avec deux opérations supplémentaires :

1. Repositionner la cale d'ajustement à l'identique de la position d'origine (photo + marqueur).
2. Vérifier le jeu radial impulseur-liner avec cale d'épaisseur en quatre points sur la circonférence. Tolérance : 0,5 à 1,5 mm sur AH 4/3. Trop serré = contact métal-métal au premier démarrage. Trop libre = recirculation et perte de rendement.

Une erreur classique : inverser le sens de montage de l'impulseur. Les impulseurs de pompe à boue sont directionnels. Les aubes ont un profil qui pousse la pulpe dans un sens. Un impulseur monté à l'envers tourne mais ne débite presque rien. Sur le terrain, un technicien qui voit le débit chuter après remontage doit immédiatement penser à ça avant de tout redémonter.

Serrage des boulons de capot au couple prescrit (généralement 80 à 120 Nm pour M16). Clé dynamométrique obligatoire, pas de serrage à la main "à peu près". Un boulon de capot mal serré se traduit par une fuite de pulpe dès la mise en pression.

6. Tests avant remise en pulpe

Avant de remettre en service sur la pulpe d'or, deux tests courts :

• Test à sec (5 à 10 secondes) : vérifier le sens de rotation, l'absence de bruit anormal, la stabilité du moteur. Un coup de marteau métallique au démarrage signale une inversion de phases.
• Test en eau claire (20 à 30 minutes) : mesure de la pression de refoulement, vérification absence de fuite au capot, à la garniture, à l'eau de joint. Comparer la pression obtenue à la pression nominale de la pompe. Une différence supérieure à 10 % indique un problème de calage ou de jeu.

Si les deux tests sont satisfaisants, monter progressivement en pulpe par paliers de 10 % de densité, 20 minutes par palier. C'est la même séquence que pour une première mise en service : on n'économise rien en passant directement à la densité nominale.

7. Pièges qui font dépasser les 4 heures

Quatre pièges observés régulièrement sur les sites d'orpaillage. Les connaître par avance suffit à les éviter :

Piège 1 : l'extracteur d'impulseur qui ripe. Les filets de l'arbre sont souvent encrassés par la boue séchée. Avant de forcer avec l'extracteur, nettoyer les filets au pinceau et au dégrippant. Forcer un extracteur sur des filets encrassés abîme l'arbre et peut coûter un remplacement complet, plusieurs semaines de délai.

Piège 2 : la visserie perdue dans la boue. Le sol autour d'une pompe à boue est rarement propre. Poser un bac magnétique à côté de la pompe dès le début du démontage. Les boulons M16 perdus dans la latérite humide ne se retrouvent pas, et l'arrêt dure jusqu'à ce que le fournisseur envoie un kit de visserie (3 à 5 jours).

Piège 3 : la cale d'ajustement qui tombe. Cette cale, d'épaisseur 0,5 à 2 mm, détermine le jeu axial de l'impulseur. Elle tombe souvent au démontage et personne ne la retrouve. Toujours la repérer au marqueur sur l'arbre et la ranger dans un bac identifié.

Piège 4 : l'eau de joint coupée au redémarrage. Une fois l'impulseur remonté, on est tenté de redémarrer vite. Si l'eau de joint n'est pas rétablie avant le démarrage, la garniture mécanique chauffe à 80 °C en moins d'une minute et grille. Résultat : nouveau démontage dans la semaine.

Conclusion

Le remplacement d'impulseur sur site isolé se joue en amont : pièce en stock, outillage vérifié, équipe briefée, bassin vidé. Une fois le démontage commencé, suivre le protocole sans improvisation.

L'équipe Coolair Group fournit des impulseurs compatibles avec les pompes à boue Warman AH, KSB LCC et Metso, avec expédition sous 7 à 10 jours vers l'Afrique de l'Ouest et la Guyane française. Chaque commande inclut la référence OEM croisée, la certification matière et le plan de montage du modèle concerné.
