Шламовые насосы в цикле магнитного обогащения магнетитовой руды

Опубликовано 30/07/2026 · Автор: Редакция PumpsAndSpareParts · ~9 мин чтения

Цепь магнитного обогащения магнетитовой руды (ММС) на схеме проста: дробление, измельчение, гидроциклоны, барабанные сепараторы, доизмельчение, сгущение. На практике именно шламовые насосы определяют, выдержит ли секция плановую производительность. У каждого перехода свой режим по плотности, крупности и напору, попытка унифицировать парк заканчивается ускоренным износом облицовки. Цифры по конкретным предприятиям не приводятся, работаем с проектными диапазонами. Итоговое решение принимают по кривой насоса, системной кривой, NPSH, реологии и паспорту производителя.

Железорудные районы КМА, Урала и Костанайской области перерабатывают разные типы сырья: магнетитовые кварциты, титаномагнетитовые руды, схемы с доизмельчением промпродукта встречаются в разных сочетаниях. Цепь ММС опирается на тяжёлые горизонтальные насосы, и совместимые запасные части насосов для добычи руды нужно подбирать под конкретный цикл, а не под бренд. Статья описывает проектные диапазоны, но не описывает конкретный объект.

1. Разгрузка мельницы: самая тяжёлая точка цепи

Разгрузка шаровой мельницы работает с плотной абразивной пульпой. В потоке могут оставаться частицы крупнее расчётного класса, режим непрерывный. Для насоса это тяжёлая точка цепи.

На предварительном этапе рассматривают тяжёлый горизонтальный насос с металлической проточной частью. Типоразмер определяют по расходу и системной кривой, привод проверяют на максимальную плотность. Резину не исключают автоматически, но проверяют размер и форму частиц: острые кварцевые зёрна способны её резать.

Типовая ошибка: насос выбирают по расходу воды и не пересчитывают характеристику на пульпу. Второй промах, отсутствие контроля уровня в зумпфе. Оба случая ведут к работе вне допустимого диапазона. Нужны данные по плотности, гранулометрии, температуре, высоте подпора и режиму подачи.

2. Гидроциклоны в схеме ММС

Гидроциклоны делят пульпу на слив и пески, которые возвращают в мельницу. Песковый насос должен держать требуемое давление на входе в батарею при колебаниях плотности. Слив обычно менее плотный и тонкий.

Резиновая облицовка может быть выгодна на тонком классе, но крупные острые частицы меняют выбор в пользу металла. На сливе отдельно следят за воздухом во всасывающей линии и воронкой в зумпфе. Материал и типоразмер подтверждают по пробе пульпы, а не по названию стадии.

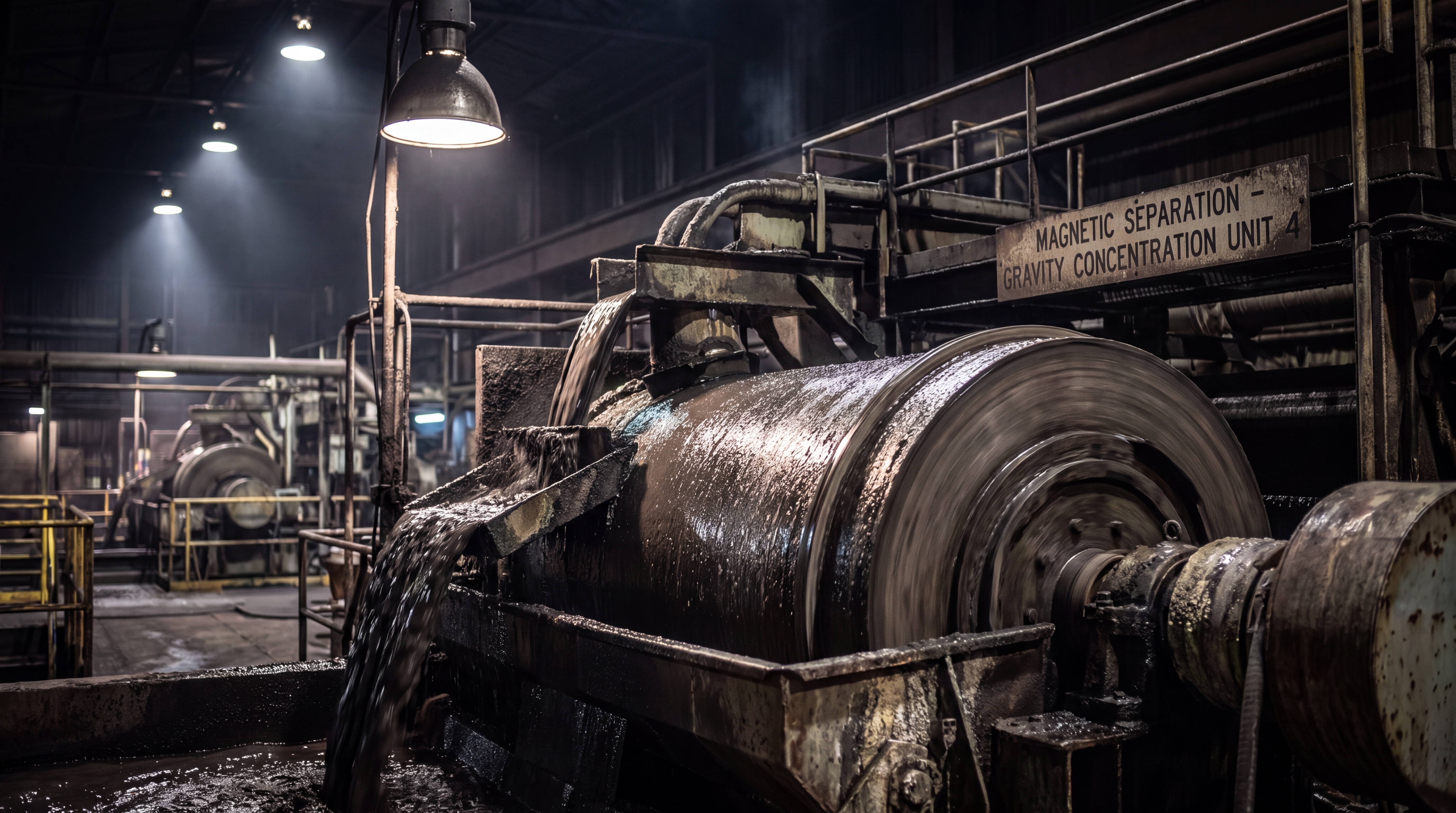

3. Низкоинтенсивная магнитная сепарация

Низкоинтенсивная магнитная сепарация (LIMS) выделяет магнетит из тонкоизмельчённой пульпы. Стабильная подача важна: колебания расхода и плотности меняют слой материала на барабане и ухудшают разделение.

Питание первой стадии обычно менее плотное, чем межстадиальный продукт. Поэтому один материал проточной части не всегда подходит обеим позициям. Кварц твёрже магнетита по шкале Мооса, и его содержание часто определяет скорость абразивного износа. Выбор между резиной и металлом делают после анализа гранулометрии и формы частиц.

4. Перекачка концентрата: кавитация и напор

Концентратная пульпа обычно плотная, а линия до сгустителя может требовать заметного напора. Ошибка на всасе быстро проявляется шумом, нестабильной подачей и эрозией входной зоны.

Предварительно рассматривают насос с металлической проточной частью. Проверяют системную кривую, доступный кавитационный запас, минимальный уровень в зумпфе и мощность во всём рабочем диапазоне. Требуемый NPSH берут из кривой производителя для выбранной частоты вращения; его не заменяют пересчётом столба жидкости только по плотности.

5. Хвостовое хозяйство и сезонность

Хвостовая линия переносит большой объём по длинному трубопроводу. Рабочую точку считают для нового и изношенного трубопровода, а также для сезонных режимов. Сухой ход не является допустимым свойством насоса: защиту обеспечивают уровнемеры, блокировки и корректная схема зумпфа.

Зимой проверяют пригодность эластомеров и смазки к минимальной температуре, обогрев и дренирование остановленных участков. Летом следят за температурой пульпы. Типоразмер, число ступеней и резервирование определяет расчёт сети; публичных данных по отдельным ГОКам недостаточно для универсальной схемы.

6. Выбор гидравлики и материалов облицовки

Материал выбирают по минералогии, pH, температуре, размеру и форме частиц. Для тонкой нейтральной пульпы часто рассматривают резину. Крупная острая фракция смещает выбор к металлу. Химическая совместимость эластомера должна быть подтверждена таблицей поставщика.

Расчётный пример для условной секции: 350 т/ч руды, три стадии сепарации. Для каждого перехода строят свою системную кривую. Разгрузка мельницы требует высокой износостойкости; питание сепарации обычно менее плотное; концентратная линия требует проверки NPSH; хвостовая линия требует расчёта трения и минимальной скорости, исключающей осаждение. Это учебная схема, а не проект конкретного ГОКа.

Для расчёта нужны не средние параметры за смену, а диапазон. Плотность на пуске и в устойчивом режиме различается; уровень в зумпфе меняет доступный кавитационный запас; износ трубопровода сдвигает системную кривую. Хороший подбор проверяет минимум три режима: минимальную подачу, номинальную точку и максимальную нагрузку.

Материал тоже нельзя выбрать одной строкой в опросном листе. Фотография изношенной детали показывает механизм разрушения: равномерное истирание, ударные сколы, кавитационные раковины или химическое повреждение. Эти следы полезнее общего слова «магнетит». При возможности поставщику передают пробу пульпы и ситовой анализ.

Минералогия и водный режим меняют вязкость, плотность и выход продукта. Поэтому даже близкие по производительности фабрики получают разные рабочие точки. Без анализа проб и диапазона режимов подбор остаётся предварительным.

7. Контекст железорудных районов

Железорудные районы КМА, Урала и Костанайской области перерабатывают магнетитовые кварциты и титаномагнетитовые руды. Число стадий измельчения и наличие доводки зависят от месторождения. Михайловский, Лебединский, Качканарский и Соколовско-Сарбайский ГОКи здесь упомянуты как географические ориентиры. Приведённые диапазоны не описывают их оборудование.

Совместимые запасные части для шламовых насосов в ассортименте склада собраны в разделе запчастей для шламовых насосов, конкретные рабочие колёса для цепи ММС: рабочие колёса.

8. Заключение: чек-лист для проектировщика

Подбор шламовых насосов ведут отдельно для разгрузки мельницы, классификации, сепарации, концентрата и хвостов. Унификация удобна складу, но может ухудшить гидравлику.

Чек-лист: собрать плотность, гранулометрию, pH, температуру и профиль трубопровода; построить системную кривую; проверить NPSH и мощность; выбрать материал по пробе; определить резерв и ЗИП. После пуска рабочую точку сверяют с расчётом и ведут журнал износа.
