Высокохромистый чугун против резины: когда проигрывает каждый из материалов

Опубликовано 03/08/2026 · Автор: PumpsAndSpareParts Engineering · ~13 мин чтения

В каталогах шламовых насосов материал облицовки подаётся как простая опция: резина или металл. Выбрал — и работает. На практике у каждого материала есть зона, где он проигрывает. Неудачно подобранный материал — это ускоренный износ, протечка или разрушение корпуса. На 40+ аудитах 2024–2025 на медных, железорудных и золотых предприятиях СНГ мы систематизировали эти условия.

Задача — не выбрать «победителя». Каждый материал хорош в своей зоне, и зоны пересекаются только частично. Понимание границ помогает не попасть в типовые ошибки, которые обходятся в 1,5–3 млн руб. в год на насос. Запасные части насосов для добычи руды стоят по-разному, и самая дорогая — та, что пришлось менять вне плана.

1. Механика износа: почему резина и металл изнашиваются по-разному

Высокохромистый чугун и резина работают в разных механизмах износа. Чугун — твёрдый, хрупкий, изнашивается по механизму микрорезания: абразивные частицы царапают поверхность, вырывают микростружки карбидной фазы. Чем крупнее частица и выше её скорость, тем интенсивнее износ. Чугун чувствителен к скорости потока: при скорости свыше 30 м/с износ растёт по степенному закону, не линейно.

Резина — эластичная, изнашивается по механизму усталости: циклические деформации от ударов частиц разрушают структуру полимера изнутри. Скорость потока на резину влияет слабее, зато критичны амплитуда и частота ударов. Крупные частицы резину рвут, а мелкие — относительно безопасны. Кислотная и сильнощелочная среда разрушают химические связи в полимере, и этот процесс идёт параллельно с механическим износом.

Есть ещё один механизм — кавитационный. Он убивает оба материала, но по-разному. На чугуне кавитация оставляет каверны и раковины, чугун трескается у всасывающего патрубка. На резине кавитация даёт вспучивание и сетку трещин. Кавитация редко становится главной причиной выхода облицовки из строя, но в её зоне абразивный износ идёт в 2–4 раза быстрее.

2. Где металл проигрывает резине

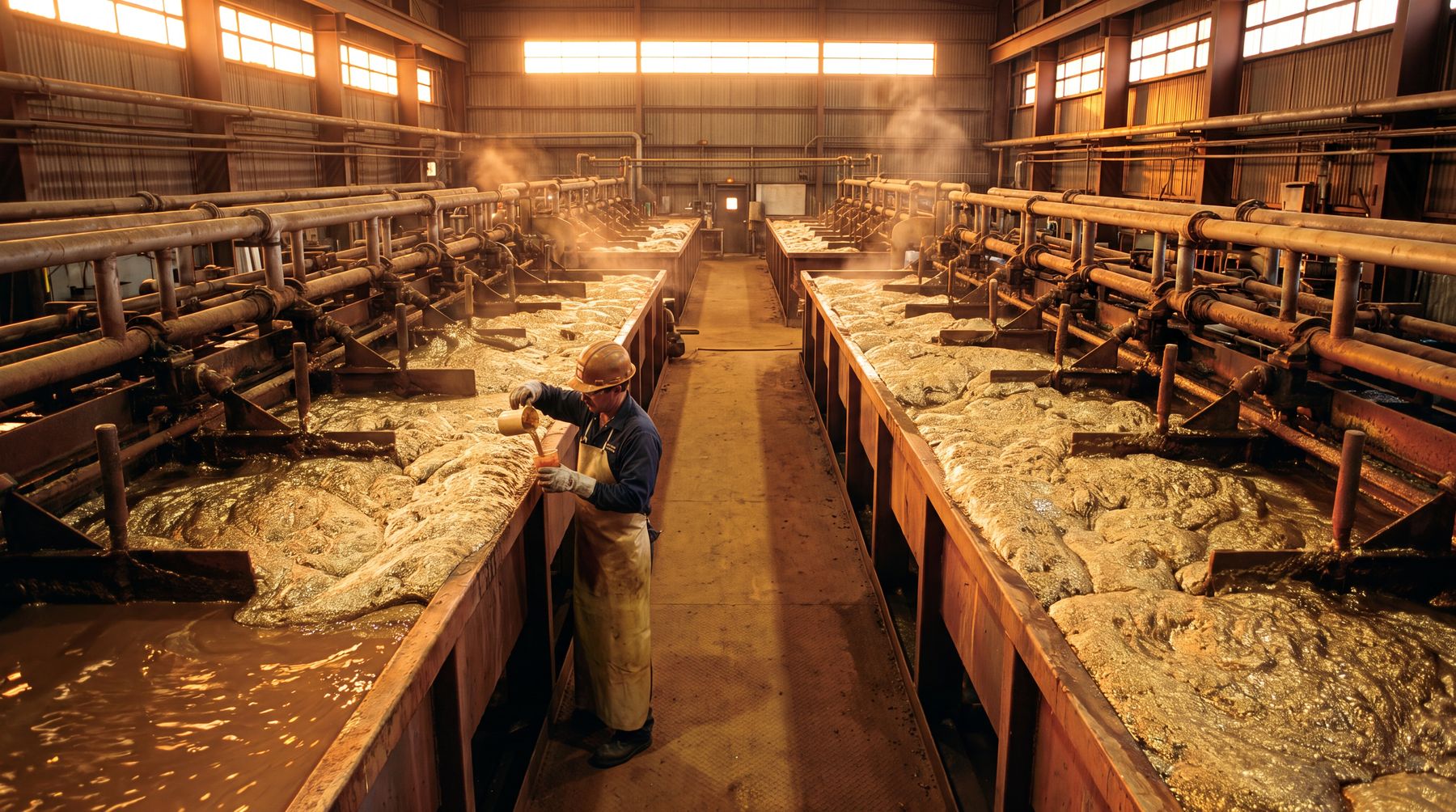

Слабая зона металла — мелкие частицы при низкой скорости потока. На флотационном питании с крупностью 70–80% класса -0,071 мм и плотностью 25–40% твёрдого скорость в проточной части 8–14 м/с — ниже порога эффективного абразивного резания. Металл работает в режиме «царапания», ресурс падает. Резина в тех же условиях работает в режиме усталости, ресурс в 1,7–2,2 раза выше.

Второй сценарий — пульсации подачи. На хвостовых линиях с длинными трубопроводами (3–15 км) и переменным давлением в верхней точке трассы возникают гидроудары. Металл трескается и выкрашивается, особенно по сварным швам. Резина амортизирует, выдерживает гидроудары до 6–8 атмосфер без разрушения. На Соколовско-Сарбайском ГОКе после перевода хвостовой линии с металла на резину число аварийных остановок секции за год снизилось с 4 до 1.

Третий сценарий — крупность ниже 0,1 мм с высокой плотностью. На циклах сгущения и обезвоживания концентрата плотность пульпы достигает 60–72%, частицы 0,02–0,08 мм. Трение становится сухим, металл изнашивается аномально быстро, резина работает в 2,5–3,5 раза дольше. На Лебединском ГОКе переход на резиновые облицовки на сгустителях дал рост ресурса с 2 800 до 8 200 часов.

3. Где резина проигрывает металлу

Слабая зона резины — крупные частицы. На песках гидроциклонов с включениями 0,5–3 мм резина рвётся за 200–600 часов, металл A07 выдерживает 1 200–1 800 часов. Резина хороша там, где получает равномерный «дождь» мелких частиц, и плоха там, где прилетают отдельные крупные фракции. На железорудных фабриках КМА с повышенным содержанием кварца это особенно заметно.

Следующий сценарий — высокая скорость потока. На насосах 14/12 AH и 16/14 TU линейная скорость в проточной части достигает 32–38 м/с. Резина при таких скоростях перегревается от трения, теряет эластичность, идёт термическое разрушение. Деталь может выглядеть целой, но при изгибе рассыпается. На этих режимах применяют металл A07 или A49, иногда с полиуретановой защитой в зоне максимальной скорости.

Кислая и сильнощелочная среда (pH ниже 4 или выше 12) — зона отказа резины. Натуральный каучук R08 разрушается при pH ниже 4 и выше 11 за 200–400 часов. Синтетические R26 и R55 держат pH 2–12, но в 1,5–3 раза дороже и хуже по абразивной стойкости. На гидрометаллургии с сернокислотным выщелачиванием (pH 1,5–2,5) и щелочной флотации при pH 12–13 применяют металл A49 или полиуретан.

Четвёртый сценарий — переменный pH. Когда пульпа меняет кислотность в переходных режимах (запуск, остановка, промывка), резина разрушается неравномерно: одна деталь служит 2 000 часов, рядом стоящая 6 000. Результат — непредсказуемый график замен, авралы, рекламации. Металл реагирует на переменный pH стабильнее, ресурс прогнозируется по графику.

4. Комбинированные решения: металл + резина

Самая распространённая схема — металлическое рабочее колесо плюс резиновая облицовка корпуса. На этой схеме работает 60–70% шламовых насосов обогатительных фабрик СНГ. Логика простая: рабочее колесо принимает на себя максимальную скорость потока и ударные нагрузки, где резина слаба. Облицовка защищает большую площадь корпуса, где скорость и абразивность ниже, и резина даёт больший ресурс.

Вторая схема — резиновое рабочее колесо плюс металлическая облицовка. Применяется реже, оправдана только при крупности до 0,2 мм и плотности до 30%. Типичные примеры: насосы на сливе гидроциклонов флотации, где подача относительно чистая. Преимущество — тихая работа и более низкая нагрузка на подшипники. Недостаток: узкий диапазон применимости, при нарушении условий резиновое колесо разрушается катастрофически.

Третья схема — полностью полиуретановая. Рабочее колесо и облицовка из полиуретана. Применяется на кислотных средах (pH 1–3) с мелкими абразивными частицами. На медных и цинковых гидрометаллургических заводах Урала эта схема встречается на насосах перекачки растворов выщелачивания. Ресурс — 3 500–6 000 часов, цена выше металла на 30–40%, но оправдана химической стойкостью.

Четвёртая схема — комбинация с металлом A49 на критичных узлах. Рабочее колесо A49 (высокохромистый чугун с молибденом) плюс резиновая облицовка R26. Применяется на кислотных средах с повышенной абразивностью. На Кольской ГМК и Норильском никеле это типовое решение для насосов 8/6 AH и 10/8 AH в цикле сернокислотного выщелачивания.

5. Полиуретан: третий игрок, про который забывают

Полиуретановые облицовки появились на рынке СНГ относительно недавно, и многие инженеры с ними не работали. У полиуретана есть две уникальные зоны применимости. Первая — кислая среда с мелкими абразивными частицами (pH 1–4, крупность 0,05–0,3 мм). Полиуретан работает там 3 500–6 000 часов, тогда как резина 200–800, а металл 1 800–2 800 часов с учётом химического разрушения.

Вторая зона — угольно-сорбционный цикл CIP/CIL на золотых фабриках. В этом цикле резина R08 служит меньше заявленного из-за истирающей нагрузки от активированного угля. Полиуретан служит 4 500–7 000 часов, на 25–40% выше резины. На Нежданинском ГОКе и Наталкинской фабрике переход на полиуретан на узлах CIP/CIL за 2024 год сэкономил суммарно около 4,2 млн руб.

У полиуретана есть ограничения. Он плохо переносит гидроудары — амортизирующая способность ниже резины. При температуре выше 80 °C начинается термическая деградация. На сильнощелочных средах (pH выше 12) полиуретан разрушается быстрее резины. Поэтому для каждого цикла решение принимается индивидуально, универсальной замены резины и металла нет.

6. Химия пульпы: pH, сульфиды, хлориды

pH — параметр, который в первую очередь определяет выбор между металлом и резиной, но важны и другие компоненты. Хлорид-ионы при концентрации выше 5 000 мг/л активируют коррозию высокохромистого чугуна: A05 и A07 корродируют в 3–4 раза быстрее, чем в чистой пульпе. На золотых фабриках с кучным выщелачиванием, где хлориды приходят с подземными водами, это типичная проблема. Решение — A49 (с молибденом) или эластомеры.

Сульфид-ионы (типичны для медных и медно-цинковых флотаций) практически не влияют на резину, но в кислой среде усиливают коррозию металла. На медно-цинковых фабриках Урала с pH 9–11 в основной флотации и pH 5–6 в перечистной сульфидной коррозии практически нет, но в аварийных режимах при провале pH в кислую зону A07 без молибдена разрушается за недели.

Цианид-ионы (золотые фабрики с цианидным выщелачиванием) на металл влияют относительно слабо, если концентрация ниже 0,5 г/л. На резину цианид практически не действует. На практике проблемы с цианидным циклом связаны не столько с химией, сколько с pH: при pH ниже 10,5 цианид переходит в HCN, а раствор становится агрессивным и для металла, и для резины.

Свободный кислород в пульпе усиливает коррозию металла. В открытых зумпфах и аэрированных линиях коррозия идёт в 1,5–2 раза быстрее, чем в закрытых. Резина на кислород не реагирует. Это ещё один аргумент в пользу резины для хвостовых линий с большими открытыми резервуарами.

7. Температура и сезонность

Температура влияет на оба материала, но по-разному. Для резины критичен диапазон от минус 30 до плюс 80 °C. Ниже минус 30 резина теряет эластичность, при монтаже трескается. Выше плюс 80 ускоряется термическое старение, ресурс падает в 1,5–2 раза на каждые 10 °C сверх нормы. На фабриках Якутии и Магадана это типичная проблема, особенно на хвостовых линиях.

Для металла критичен диапазон выше плюс 200 °C, что на обогатительных фабриках практически не встречается. Металл не боится низких температур, что делает его предпочтительным для наружных установок в условиях Крайнего Севера. На фабриках Норильского никеля зимой металл работает без потери ресурса, резина — с потерей 30–40%.

Высокотемпературные циклы — отдельная тема. На цинковых и свинцовых заводах Урала есть циклы с температурой пульпы 60–85 °C. Здесь резина R08 работает с понижением ресурса на 25–35%, резина R55 — на 10–15%. Металл A07 в этих условиях работает стабильно. На Череповецком металлургическом комбинате и Челябинском цинковом заводе металл — стандарт для высокотемпературных участков.

8. Сравнение классов: A05 vs A07 vs A49, R08 vs R26 vs R55

Высокохромистые чугуны для шламовых насосов делятся на три класса. A05 стандартный, твёрдость 58–62 HRC, 26–28% хрома, используется в нейтральных и слабощелочных средах, ресурс базовый. A07 улучшенный, твёрдость 62–65 HRC, 28–32% хрома с добавкой молибдена, ресурс выше A05 на 20–40%. A49 с молибденом (до 3%), рассчитан на кислые среды (pH 1–4), твёрдость 60–64 HRC.

Резины для шламовых насосов делятся на R08 (натуральный каучук, pH 4–10), R26 (полибутадиен-стирольная смесь, pH 3–11), R55 (смесь на основе EPDM, pH 2–12). R08 — самая дешёвая и распространённая, ресурс по абразивному износу наилучший. R26 — компромисс между pH-стойкостью и абразивной стойкостью. R55 — максимальная pH-стойкость, но абразивный ресурс ниже на 15–25%, цена в 1,5–3 раза выше.

На практике в 70% случаев используется одна из двух комбинаций: A07 + R08 (нейтральная и слабощелочная пульпа) или A49 + R26 (кислая пульпа). A05 + R08 оправдана на лёгких режимах, где разница в ресурсе не окупает повышенную цену A07. R55 применяется редко: там, где ни R08, ни R26 не работают, но переходить на металл экономически нецелесообразно.

9. Кейсы из аудитов 2024–2025

Четыре случая из практики сервисной службы. Имена предприятий не называем, цифры из актов аудита.

Кейс 1. Медная обогатительная фабрика на Урале. На песках гидроциклонов стоял насос Warman 10/8 AH с облицовкой A07. Ресурс 1 600 часов, замена 2 раза в год. После перевода на резиновую облицовку R08 ресурс вырос до 5 800 часов, замена раз в 10–12 месяцев. Экономия 220 тыс. руб. в год. Через 14 месяцев в руде повысилось содержание кварца, резина начала рваться, пришлось вернуться на металл A07. Итог: материал подбирается под конкретную руду, универсального решения нет.

Кейс 2. Железорудный ГОК в Костанайской области. На хвостовой линии насосы Warman 14/12 TU с резиновыми облицовками и металлическими колёсами. Зимой при температурах до минус 38 °C резиновые облицовки промерзали, потом при пуске лопались по сварным швам. Средний ресурс зимой 320 часов, летом 5 500. После монтажа подогрева зумпфа и утепления облицовок зимний ресурс вырос до 4 200 часов. Стоимость модернизации 480 тыс. руб., экономия за зимний сезон 1,6 млн руб.

Кейс 3. Золотоизвлекательная фабрика в Якутии. На угольно-сорбционном цикле стояли насосы 6/4 AH с резиновыми облицовками R08. Реальный ресурс 1 800 часов, расчётный 3 500. Причина — высокая истирающая нагрузка от активированного угля. После перехода на полиуретан (материал Eucast PU-85) ресурс вырос до 4 800 часов. Стоимость переоборудования одного насоса 180 тыс. руб., экономия за год на парке из 8 насосов 2,9 млн руб.

Кейс 4. Медно-цинковая обогатительная фабрика в Казахстане. На флотационном цикле стояли насосы KSB GIW LSA с металлическими облицовками A07. Ресурс 4 200 часов, резина R08 на аналогичном цикле на соседней фабрике даёт 8 500 часов. После модернизации на резиновые облицовки R08 (рабочее колесо оставлено металлическим A07) ресурс вырос до 8 200 часов. Годовая стоимость замены деталей Warman на этом участке снизилась на 38%.

10. Алгоритм выбора материала

Два простых вопроса сортируют 80% случаев. Первый: крупность частиц больше 0,5 мм? Если да, ставят металл. Если нет, можно резину. Второй: pH в диапазоне 4–10? Если да, выбор между металлом и резиной по абразивности и скорости потока. Если нет (pH ниже 4 или выше 11), берут специальный металл (A49), синтетическую резину (R26/R55) или полиуретан.

Если ответить на эти два вопроса не получается — нужны данные по пульпе. На фабрике должен быть журнал режимных параметров: средняя и пиковая плотность, класс крупности, pH по циклам, температура. Без них подбор запасных частей насосов для добычи руды превращается в гадание, цена ошибки — 1,5–3 млн руб. в год на насос.

Если всё сходится на стыке зон (например, pH 4, крупность 0,4 мм), экономически оправдано иметь на складе оба варианта облицовки и принимать решение по факту ресурса. На малых фабриках с двумя-тремя насосами это редко оправдано, проще держать универсальный металл A07. На крупных ГОКах с парком 15–20 насосов — оправдано, позволяет оптимизировать под каждый цикл.

Склад PumpsAndSpareParts в России и СНГ содержит облицовки и рабочие колёса из всех перечисленных материалов: A05, A07, A49, R08, R26, R55, полиуретан нескольких классов. Срок отгрузки 7–20 рабочих дней. Подробности в разделах «Рабочие колёса для шламовых насосов» и «Выбор износостойкого материала по химии пульпы». Для подбора под конкретный цикл напишите инженерам через форму контактов, ответ в течение двух рабочих дней.
