Kiểm Soát Vận Tốc Dòng Bùn Mỏ: Cân Bằng Giữa Xói Mòn và Tắc Nghẽn

Đăng ngày 14 tháng 7, 2026 · Bởi Coolair Group Engineering · 8 phút đọc

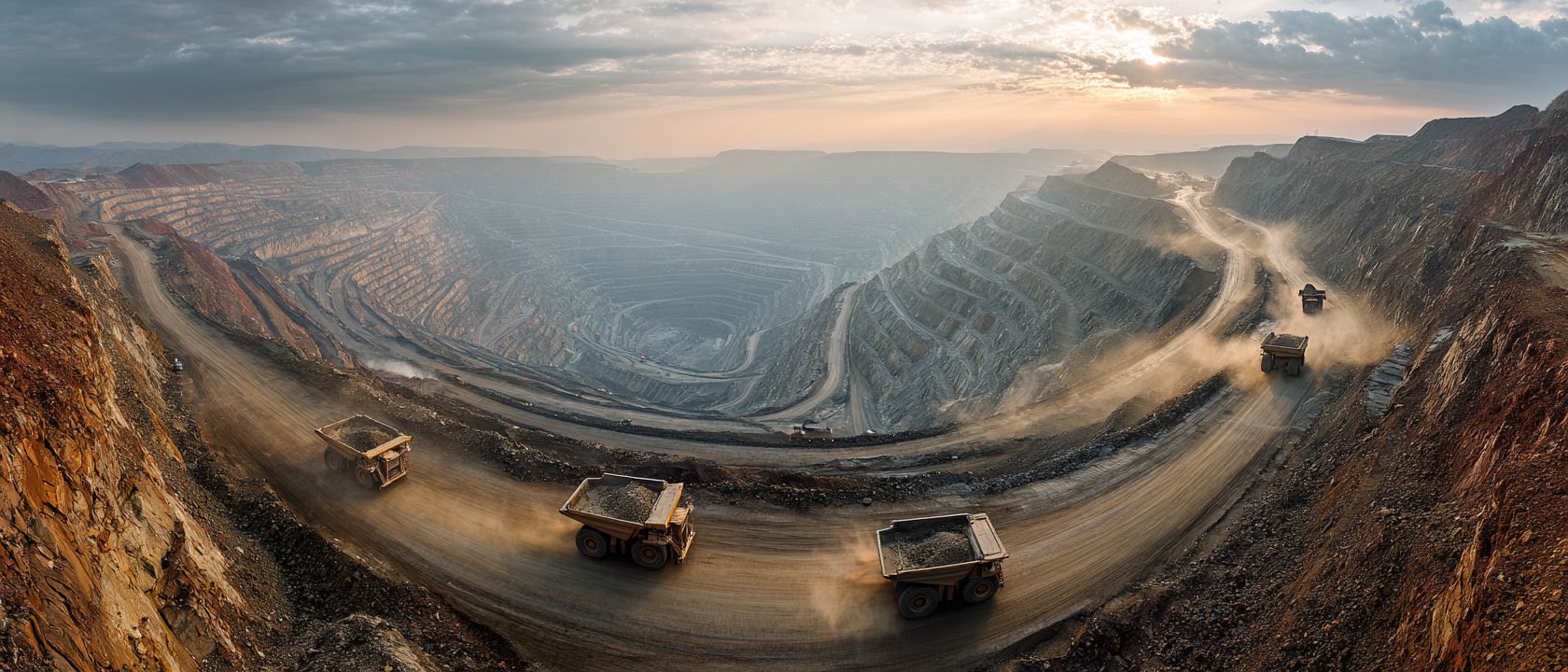

Tại các mỏ khai thác bôxít Tây Nguyên và than Quảng Ninh, đường ống bùn là mạch máu nối liền khu vực khai thác với nhà máy tuyển. Sự cố tắc nghẽn hoặc vỡ ống tại nhà máy bôxít Tân Rai hay trạm bơm than Vàng Danh có thể khiến cả dây chuyền dừng nhiều giờ, tổn thất hàng tỷ đồng mỗi lần. Nguyên nhân hàng đầu — và cũng dễ phòng ngừa nhất — nằm ở vận tốc dòng bùn: quá cao thì xói mòn, quá thấp thì lắng đọng và tắc nghẽn.

Bài viết tổng hợp nguyên tắc kỹ thuật và kinh nghiệm vận hành để kiểm soát vận tốc dòng bùn trong đường ống mỏ: công thức Durand, thiết bị đo lưu tốc, chiến lược kiểm soát và bối cảnh tuyến ống bôxít Tây Nguyên, than Quảng Ninh.

1. Vận Tốc Dòng Bùn Là Gì?

Vận tốc dòng bùn là tốc độ trung bình của hỗn hợp nước và hạt rắn khoáng di chuyển trong đường ống (m/s). Đây là thông số quan trọng nhất trong thiết kế và vận hành — quyết định chi phí mài mòn thành ống và cánh bơm, nguy cơ tắc nghẽn, năng lượng tiêu hao.

Tại các mỏ khai thác, vận tốc dòng bùn nằm trong khoảng 1.5–4.5 m/s. Dưới ngưỡng tới hạn, hạt rắn lắng đáy ống gây tắc; vượt ngưỡng bền, hạt rắn va đập thành ống gây xói mòn nhanh.

2. Vấn Đề Khi Vận Tốc Quá Cao

Vận hành đường ống bùn ở vận tốc vượt ngưỡng cho phép dẫn đến chuỗi hệ quả nghiêm trọng:

1. Xói mòn thành ống: Tốc độ mòn tỷ lệ bậc hai với vận tốc. Thép carbon tiêu chuẩn mòn 0.5–1.5 mm/năm cho mỗi m/s vượt ngưỡng. Chạy ở 4.5 m/s thay vì 3.0 m/s cho bùn silica, tuổi thọ ống giảm từ 8 năm xuống 3–4 năm.
2. Xói mòn cánh bơm và volute: Cánh bơm chịu mòn nặng nhất do dòng bùn va đập trực tiếp. Cánh bơm mòn không đều làm hiệu suất thủy lực giảm 15–25%, buộc bơm chạy nhanh hơn — vòng xoáy mài mòn tích lũy.
3. Lãng phí năng lượng: Tổn thất áp suất tỷ lệ bình phương vận tốc — tăng từ 3.0 lên 4.0 m/s làm tổn thất ma sát tăng gấp 1.78 lần. Chi phí điện hàng năm tăng thêm vài tỷ đồng tại trạm bơm lớn.
4. Mỏi mối nối và phụ kiện: Van, khuỷu, đầu nối chịu rung động và xói mòn cục bộ. Khuỷu 90° có tuổi thọ bằng 1/3 đường ống thẳng.
5. Giảm tuổi thọ tổng thể: Dây chuyền chạy vượt thiết kế 0.5 m/s liên tục có chi phí bảo trì tích lũy cao hơn 35–50%, theo thống kê từ mỏ Tây Nguyên.

3. Vấn Đề Khi Vận Tốc Quá Thấp

Ở phía ngược lại, vận tốc dưới ngưỡng tới hạn cũng gây sự cố nghiêm trọng:

1. Lắng đọng hạt rắn: Khi lực nâng thủy động nhỏ hơn trọng lực của hạt, hạt rắn lắng xuống đáy ống và hình thành lớp bùn đặc. Theo công thức Durand, giá trị này phụ thuộc vào tỷ trọng hạt, đường kính hạt, đường kính ống và nồng độ rắn.
2. Tắc nghẽn đường ống: Lớp lắng đọng tích tụ dần, làm giảm tiết diện dòng chảy. Khi tiết diện giảm, vận tốc cục bộ tăng nhưng lưu lượng giảm, gây nghẽn cục bộ và áp suất dao động mạnh. Tắc hoàn toàn có thể xảy ra sau 4–12 giờ.
3. Xâm thực bơm (cavitation): Khi vận tốc trong bơm giảm, áp suất hút giảm. Nếu áp suất hạ dưới áp suất hơi nước, bọt khí hình thành và vỡ ra, gây xâm thực trên cánh bơm — phá hủy bề mặt kim loại rất nhanh.
4. Tràn bể chứa và hố thu: Lưu lượng giảm đồng nghĩa bơm không kịp hút bùn từ hố thu. Mực bùn dâng lên, có nguy cơ tràn ra khu vực làm việc, gây mất an toàn và dừng khẩn cấp.
5. Khởi động lại khó khăn: Sau dừng vì lắng đọng, khởi động lại cần thông tắc, xả nước rửa ống, điều chỉnh lại vận tốc — mỗi lần mất 1–3 giờ.

4. Tính Toán Vận Tốc Tối Ưu

Vận tốc tối ưu được tính theo phương trình Durand — tiêu chuẩn ngành vận chuyển bùn đường ống từ những năm 1950. Công thức tổng quát:

V_critical ≈ F_L × √(2 × g × D × (S − 1))

Trong đó:

• V_critical: Vận tốc lắng tới hạn (m/s)
• F_L: Hệ số Durand theo đường kính hạt d₅₀ — 1.0 cho hạt mịn, 1.5 cho hạt trung bình
• g: Gia tốc trọng trường (9.81 m/s²)
• D: Đường kính trong của ống (m)
• S: Tỷ trọng hạt rắn so với nước (bôxít 2.6, than 1.5, sắt 4.8)

Công thức đơn giản hóa cho thiết kế sơ bộ: V_min = K × √D, với K = 1.5–2.5 tùy độ hạt. Ống 300 mm cho vận tốc tối thiểu 2.6–4.3 m/s.

Bảng dưới tổng hợp vận tốc khuyến nghị cho các loại quặng phổ biến tại Việt Nam:

Lưu ý vận tốc tối đa bền vững còn phụ thuộc vào vật liệu ống. Ống thép carbon chịu mòn kém hơn ống lót cao su hoặc polyethylene cho bùn mịn. Tại các mỏ bôxít Việt Nam, ống lót cao su 250–400 mm cho phép vận tốc đến 4.0 m/s với tuổi thọ 6–10 năm.

5. Thiết Bị Đo Lưu Tốc Trong Đường Ống

Đo lưu tốc liên tục là yếu tố không thể thiếu để kiểm soát vận tốc. Ba loại thiết bị phổ biến nhất:

5.1. Đồng Hồ Đo Điện Từ (Magnetic Flowmeter)

Nguyên lý cảm ứng điện từ Faraday: dòng bùn dẫn điện đi qua từ trường sinh ra điện áp tỷ lệ với vận tốc. Ưu điểm: không bị ảnh hưởng bởi nồng độ rắn, độ chính xác cao (±0.5%), không có bộ phận chuyển động. Nhược điểm: yêu cầu bùn có độ dẫn điện tối thiểu, giá 50–150 triệu VNĐ/đồng hồ.

5.2. Đồng Hồ Siêu Âm Doppler

Cảm biến gắn ngoài thành ống phát sóng siêu âm và phân tích tần số phản xạ từ các hạt rắn. Ưu điểm: lắp đặt đơn giản, không xâm nhập dòng chảy, phù hợp bùn có bọt khí. Nhược điểm: độ chính xác phụ thuộc nồng độ rắn, không phù hợp bùn loãng dưới 5% trọng lượng.

5.3. Đồng Hồ Coriolis

Đo đồng thời lưu lượng khối lượng, mật độ bùn và nhiệt độ qua ống dao động. Ưu điểm: độ chính xác cao nhất (±0.1%), cung cấp dữ liệu mật độ theo thời gian thực. Nhược điểm: giá rất cao (300–800 triệu VNĐ/đồng hồ), kích thước lớn.

Garniture Volute (Liner Volute) — bề mặt chịu xói mòn trực tiếp đầu tiên khi vận tốc vượt ngưỡng. Liner cao su tự nhiên phù hợp bùn bôxít hạt mịn; liner thép chrome cao (A05, A07, A49) cho bùn hạt lớn, nồng độ cao. Khi vận tốc vượt ngưỡng bền vững, tốc độ mòn liner tăng gấp 2–3 lần.

6. Chiến Lược Kiểm Soát Vận Tốc

Năm chiến lược kiểm chứng hiệu quả tại các mỏ Việt Nam:

• Lắp biến tần (VFD) trên motor bơm: VFD điều chỉnh tốc độ quay liên tục 30–100% công suất định mức. Đầu tư 200–500 triệu VNĐ/bơm, hoàn vốn 8–14 tháng nhờ tiết kiệm điện 15–30% và giảm mài mòn.
• Van điều khiển tự động: Van điện/khí nén tại đầu ra bơm kết hợp đồng hồ đo lưu lượng, tự động điều chỉnh vận tốc khi mật độ bùn thay đổi.
• Đặt lưu lượng mục tiêu theo mật độ bùn: Khi mật độ bùn tăng, cần tăng vận tốc để chống lắng đọng. Mật độ tăng từ 1.2 lên 1.5 tấn/m³, vận tốc mục tiêu tăng khoảng 15–20%.
• Kiểm tra độ mòn thành ống định kỳ: Đo độ dày thành ống bằng siêu âm mỗi 3–6 tháng tại vị trí trọng yếu. Khi độ dày giảm đến 50% ban đầu, xoay ống hoặc thay thế.
• Khớp đường cong bơm với điểm vận hành: Khi lắp phụ tùng bơm tương thích Warman, kiểm tra đường cong thực tế có khớp điều kiện vận hành hay không. Chạy lệch khỏi điểm BEP gây mài mòn cánh bơm nhanh hơn 30–50%.

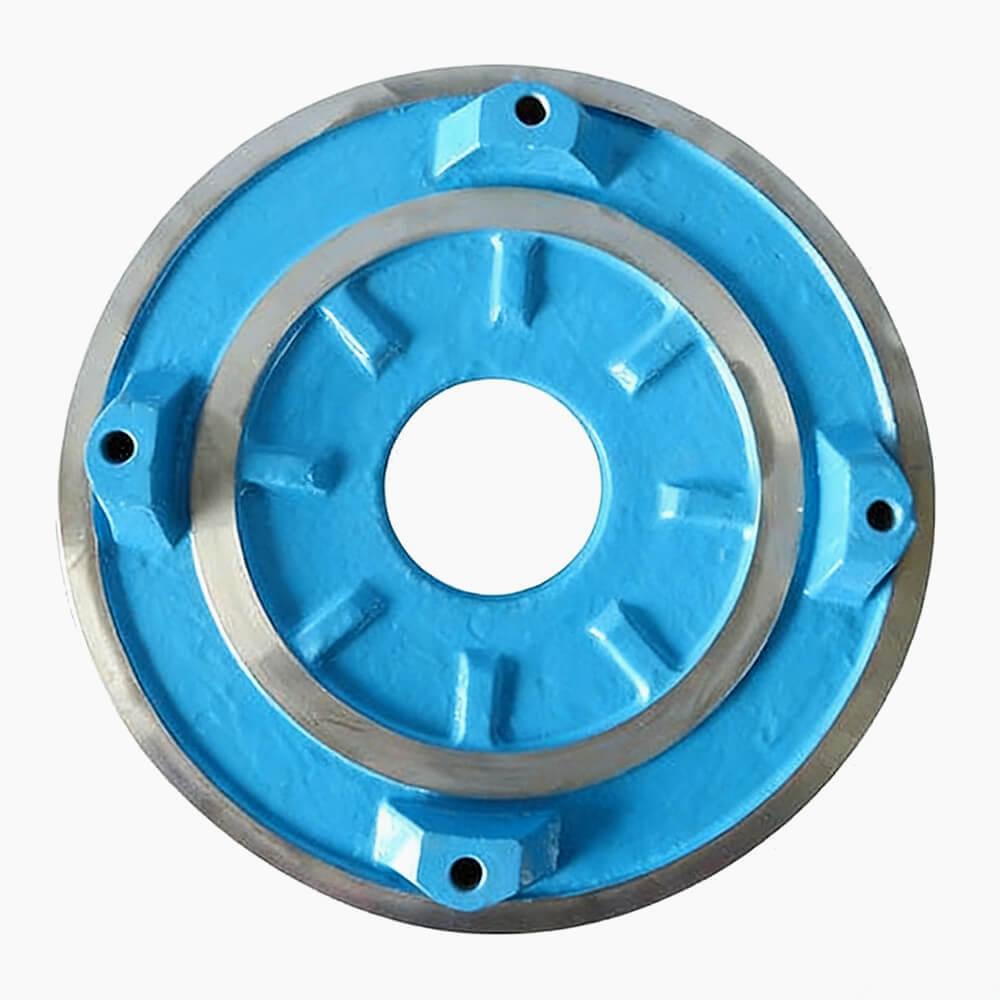

Tấm Lót Khung (Frame Plate Liner) — bộ phận chịu mài mòn tại nắp trước bơm, nơi dòng bùn chuyển hướng. Frame plate liner polyurethane thể hiện độ bền vượt trội so với cao su tự nhiên cho vận chuyển đường dài tại các tuyến ống bôxít — kéo dài tuổi thọ từ 6 tháng lên 18–24 tháng.

7. Bối Cảnh Việt Nam: Tuyến Ống Bôxít Tây Nguyên và Than Quảng Ninh

Hệ thống đường ống bùn bôxít tại Tây Nguyên là một trong những tuyến dài nhất Việt Nam. Nhà máy alumin Tân Rai (Lâm Đồng) vận hành từ 2013 với công suất 1.65 triệu tấn alumin/năm. Tuyến ống chính 250–350 mm, vận tốc thiết kế 2.5–3.5 m/s, nồng độ rắn 45–55%. F_L ≈ 1.2–1.4 cho d₅₀ ≈ 0.3 mm.

Tuyến bôxít Nhân Cơ (Đắk Nông) vận hành từ 2016 phục vụ nhà máy alumin Nhân Cơ công suất 650.000 tấn/năm. Đặc thù: nhiều đoạn ống qua địa hình đồi núi, đòi hỏi nhiều trạm bơm trung gian. Vận tốc thiết kế 2.5–3.2 m/s cho đoạn đồng bằng, 3.0–4.0 m/s cho đoạn dốc.

Tại Quảng Ninh, các mỏ than Hạ Long, Vàng Danh, Cẩm Phả vận hành hệ thống bơm bùn than cho nhà máy rửa quặng. Bùn than có tỷ trọng hạt thấp (1.4–1.6 tấn/m³), vận tốc thiết kế 1.5–2.5 m/s.

Mỏ đồng Sin Quyền (Lào Cai) có trữ lượng hơn 50 triệu tấn. Hệ thống bơm bùn đồng dùng ống 200–300 mm, vận tốc 2.5–3.8 m/s, nồng độ rắn 40–50%, F_L khoảng 1.3. Bùn đồng có tính axit nhẹ (pH 5–6) do chứa pyrit, đòi hỏi vật liệu chịu ăn mòn hóa học.

Ứng dụng khai thác mỏ tại Việt Nam cho thấy xu hướng chuyển đổi sang DCS/SCADA. Các mỏ đã triển khai ghi nhận giảm 40–55% sự cố tắc nghẽn, giảm 25–35% chi phí thay liner.

Kết Luận

Kiểm soát vận tốc dòng bùn là bài toán cân bằng giữa xói mòn và tắc nghẽn, đòi hỏi tính toán kỹ thuật (công thức Durand), thiết bị đo chính xác, và chiến lược vận hành chủ động (VFD, van điều khiển, kiểm tra định kỳ). Vận tốc tối ưu cho mỗi loại quặng nằm trong 1.5–4.5 m/s.

Tại các mỏ Việt Nam, áp dụng đồng bộ các chiến lược trên giúp giảm sự cố tắc nghẽn, kéo dài tuổi thọ phụ tùng bơm bùn. Đầu tư hệ thống kiểm soát vận tốc cho ROI rõ ràng: hoàn vốn 8–14 tháng cho VFD, 12–18 tháng cho hệ thống đo lưu tốc tích hợp.
