Hướng dẫn thực hành phân tích phổ trong chẩn đoán hiện tượng rung bất thường của bơm mỏ

Vào một buổi sáng thường ngày tại mỏ, bạn nghe thấy âm thanh kỳ lạ phát ra từ chiếc bơm bùn – một âm thanh gầm gừ và rung mạnh hơn bình thường. Kinh nghiệm cho thấy điều này không có gì tốt lành. Nếu không được xử lý kịp thời, hiện tượng rung bất thường có thể gây hỏng hóc nghiêm trọng, dẫn đến thời gian ngừng hoạt động tốn kém và nguy cơ an toàn tiềm ẩn cho nhân viên và thiết bị. Trong ngành khai thác, nơi thời gian ngừng hoạt động có thể tốn hàng chục nghìn đô la mỗi giờ, việc chẩn đoán sớm và chính xác các lỗi là yếu tố sống còn.

Phân tích phổ rung động là công cụ then chốt để chẩn đoán các lỗi bơm một cách chính xác. Khi được thực hiện đúng cách, nó biến dữ liệu rung động thô thành một bản đồ chi tiết, chỉ ra nguyên nhân gốc rễ – từ sự mất cân bằng và lệch tâm đến hỏng ổ trục và ăn khớp bánh răng không chính xác. Bài viết này là cẩm nang thực hành toàn diện đầu tiên dành riêng cho việc chẩn đoán hiện tượng rung động bất thường của bơm mỏ tại Việt Nam, cung cấp cho bạn kiến thức và kỹ năng để xác định các lỗi chính xác, từ đó thực hiện các biện pháp khắc phục kịp thời và tránh được những chi phí khắc phục hậu quả.

Tại sao phân tích phổ lại vượt trội hơn so với chỉ số rung động đơn giản?

Nhiều trạm bơm sử dụng cảm biến rung động đơn giản để giám sát. Những cảm biến này thường chỉ hiển thị một chỉ số duy nhất (ví dụ như mm/s RMS hoặc g) đại diện cho mức rung động tổng hợp. Tuy tiện lợi, nhưng chỉ số này giống như chỉ báo đèn "kiểm tra động cơ" trên ô tô – nó cảnh báo có điều gì đó không ổn, nhưng không cho bạn biết nguyên nhân cụ thể là gì.

Phân tích phổ, ngược lại, giống như kết nối máy quét OBD2 chuyên sâu. Nó chia nhỏ tổng mức rung động thành các thành phần tần số riêng biệt. Mỗi loại lỗi cơ khí – mất cân bằng, lệch tâm, hỏng ổ trục – sẽ tạo ra một mẫu rung động đặc trưng ở những tần số cụ thể. Bằng cách kiểm tra "dấu vân tay" rung động độc đáo này trên biểu đồ phổ tần số, các kỹ sư bảo trì có thể xác định chính xác lỗi đang phát triển, ngay cả khi mức rung động tổng hợp vẫn còn ở trong giới hạn an toàn.

Điều này có nghĩa là bạn có thể thực hiện bảo trì dự đoán thay vì phản ứng. Thay vì đợi bơm hỏng hoàn toàn, bạn có thể phát hiện ổ trục bắt đầu bị nứt vài tuần trước khi nó gây ra sự cố, cho phép bạn lên lịch thay thế trong thời gian bảo trì dự kiến, giảm thiểu gián đoạn sản xuất.

Tần số hoạt động và các bội số: Nền tảng của việc chẩn đoán

Chìa khóa để đọc được biểu đồ phổ là hiểu tần số hoạt động chính (Running Speed, hay 1x RPM) của bơm. Đây là tần số tại đó trục chính quay một vòng. Ví dụ, nếu bơm của bạn quay ở tốc độ 1480 vòng/phút (rpm), tần số hoạt động chính sẽ là 1480 / 60 = 24.67 Hz (vòng mỗi giây).

Các lỗi phổ biến biểu hiện thông qua các mức rung động gia tăng tại các bội số nguyên của tần số hoạt động này:

1. Mất cân bằng Rôto (Rotor Unbalance): Là nguyên nhân phổ biến nhất gây rung động. Khi khối lượng rôto phân bố không đều, nó tạo ra một lực ly tâm quay với tốc độ chính xác bằng tần số hoạt động. Do đó, mất cân bằng xuất hiện rõ ràng dưới dạng một đỉnh rung động mạnh ở tần số 1x RPM. Nếu đo theo hướng xuyên tâm (radial), đỉnh này thường mạnh nhất theo hướng bán kính, và có thể tồn tại ở cả hai đầu ổ trục. Biên độ rung động ở 1x RPM tỷ lệ thuận với khối lượng mất cân bằng và bình phương tốc độ quay.
2. Lệch tâm Shaft (Shaft Misalignment): Xảy ra khi hai trục nối với nhau không nằm trên cùng một đường tâm. Có hai loại chính: lệch song song (parallel) và lệch góc (angular). Lệch tâm thường tạo ra rung động mạnh ở 1x RPM, nhưng đặc điểm khác biệt là sự hiện diện đáng kể của các thành phần tần số tại 2x RPM (và đôi khi là 3x RPM). Đỉnh tại 2x RPM thường là dấu hiệu rõ ràng của lệch tâm, đặc biệt nếu nó chiếm hơn 30% biên độ tại 1x RPM. Rung động do lệch tâm thường được đo thấy nhiều nhất tại các ổ trục gần khớp nối (coupling).
3. Hỏng cơ học Bánh răng (Gear Issues): Trong các hệ thống bơm có hộp số, các lỗi như bánh răng mài mòn, gãy răng hoặc độ backlash quá lớn sẽ tạo ra các tín hiệu rung động phức tạp. Tần số đặc trưng chính là Tần số ăn khớp bánh răng (Gear Mesh Frequency - GMF), bằng số răng của bánh răng nhân với tốc độ quay của nó. Một đỉnh lớn tại GMF là bình thường, nhưng sự hiện diện của các điều chế tần số (sidebands) xung quanh GMF là dấu hiệu cảnh báo. Các tần số điều chế này, cách đều GMF một khoảng bằng tần số hoạt động của bánh răng bị lỗi (thường là 1x RPM của bánh răng đó), cho thấy có sự thay đổi về tải hoặc khe hở trong quá trình quay, là dấu hiệu của mài mòn nghiêm trọng hoặc bánh răng bị gãy. Ngoài ra, sự hiện diện của tần số điều chế biên độ (AM) hoặc điều chế tần số (FM) cho thấy sự thay đổi theo chu kỳ về độ cứng hoặc khe hở, thường do hỏng mang.
4. Hỏng ổ trục (Bearing Defects): Là một trong những nguyên nhân gây ngừng hoạt động phổ biến nhất. Các ổ trục lăn có bốn thành phần hình học chính: vòng trong (inner race), vòng ngoài (outer race), bi (balls/rollers) và vòng cách (cage). Mỗi thành phần này, khi bị hư hỏng, sẽ tạo ra một tần số đặc trưng riêng dựa trên hình học và tốc độ quay.

• Hỏng vòng trong (Inner Race Defect): Khi bi đi qua một điểm nứt hoặc mài mòn trên vòng trong, nó tạo ra một xung lực. Tần số lặp lại của những xung này phụ thuộc vào tốc độ của trục (vòng trong). Tần số này thường được ký hiệu là BPFI (Ball Pass Frequency, Inner Race) và là một bội số của 1x RPM (ví dụ, BPFI ~ 4.5x - 5.5x 1x RPM tùy thiết kế ổ trục). Đỉnh rung động do hỏng vòng trong thường xuất hiện dưới dạng BPFI cộng hoặc trừ các bội số của tốc độ vòng cách.
• Hỏng vòng ngoài (Outer Race Defect): Tương tự, khi một bi lăn qua điểm bị hỏng trên vòng ngoài cố định, một xung lực được tạo ra. Tần số này là BPFO (Ball Pass Frequency, Outer Race). Do vòng ngoài cố định, tần số này là một số nguyên (ví dụ, BPFO ~ 2.5x - 3.5x 1x RPM tùy thiết kế) và không liên quan trực tiếp đến 1x RPM theo cách tuyến tính như BPFI. Mức rung động tại BPFO sẽ là một đỉnh cố định.
• Hỏng bi (Ball/roller Defect): Khi một viên bi bị nứt hoặc mài mòn, nó tạo ra xung mỗi khi chạm vào vòng trong hoặc vòng ngoài. Tần số BSF (Ball Spin Frequency) là tần số quay của chính viên bi. Mức rung động do hỏng bi thường xuất hiện dưới dạng BSF cộng/trừ các bội số của tốc độ vòng cách.
• Hỏng Vòng cách (Cage Defect): Vòng cách giữ các viên bi cách đều nhau. Khi nó bị hỏng, các viên bi có thể di chuyển hoặc va chạm sai lệch. Tần số FTF (Fundamental Train Frequency) là tần số quay của chính vòng cách. Đây thường là tần số thấp nhất và có biên độ thấp nhất. Mức rung động tại FTF hoặc 1x FTF là dấu hiệu cho thấy vòng cách đang bị lỗi.

Rất may, không cần phải tính toán các tần số này bằng tay. Phần lớn các phần mềm phân tích phổ hiện nay có thể tự động tính toán BPFI, BPFO, BSF và FTF dựa trên thông tin mã hiệu ổ trục. Việc nhận dạng các đỉnh rung động tại các tần số này (và các bội số của chúng) là chìa khóa để chẩn đoán nhanh chóng lỗi ổ trục.

Cách thiết lập một cuộc kiểm tra phân tích phổ hiệu quả

1. Chọn điểm đo: Xác định các vị trí đo quan trọng trên bơm, thường là tại các ổ trục mang (bearing housings). Các vị trí này phải tiếp cận được và đại diện cho các điểm có độ rung cao nhất. Dùng dấu sơn hoặc tem để đánh dấu cố định các điểm đo để đảm bảo tính nhất quán giữa các lần đo.
2. Hướng đo: Luôn đo rung động theo ba hướng vuông góc: hướng xuyên tâm dọc trục máy (axial), hướng xuyên tâm bán kính theo phương ngang (radial horizontal) và hướng xuyên tâm bán kính theo phương dọc (radial vertical). Mỗi loại lỗi có thể biểu hiện rõ ràng hơn ở một hướng đo cụ thể. Ví dụ, lệch tâm shaft thường tạo rung động lớn theo hướng trục, trong khi mất cân bằng thể hiện rõ ở hướng xuyên tâm.
3. Cài đặt thiết bị phân tích (Analyzer Settings):
   • Dải tần số (Frequency Range): Cài đặt sao cho bao phủ được ít nhất đến 3x-5x tần số hoạt động chính của bơm để bắt được các bội số quan trọng. Đối với các bơm có tốc độ cao hoặc ổ trục lớn, có thể cần dải lên đến 10x-20x.
   • Độ phân giải phổ (Spectral Resolution): Số dòng (lines) phổ nên đủ cao (ví dụ 800 hoặc 1600 lines) để phân biệt rõ các đỉnh tần số gần nhau. Độ phân giải tần số phải nhỏ hơn nhiều so với khoảng cách giữa các tần số mục tiêu (ví dụ, phân biệt 1x và 2x RPM).
   • Hàm cửa sổ (Window Function): Sử dụng hàm cửa Hanning để giảm sai số rò rỉ phổ (leakage) khi phân tích tín hiệu không hoàn toàn tuần hoàn trong khoảng thời gian đo.
4. Điều kiện hoạt động ổn định: Luôn đo rung động khi bơm đang hoạt động ở chế độ ổn định (tốc độ và tải ổn định). Việc chẩn đoán trên chế độ chạy không tải hoặc khi đang tăng/giảm tốc là không chính xác.

Lưu ý về hình ảnh và liên kết nội bộ

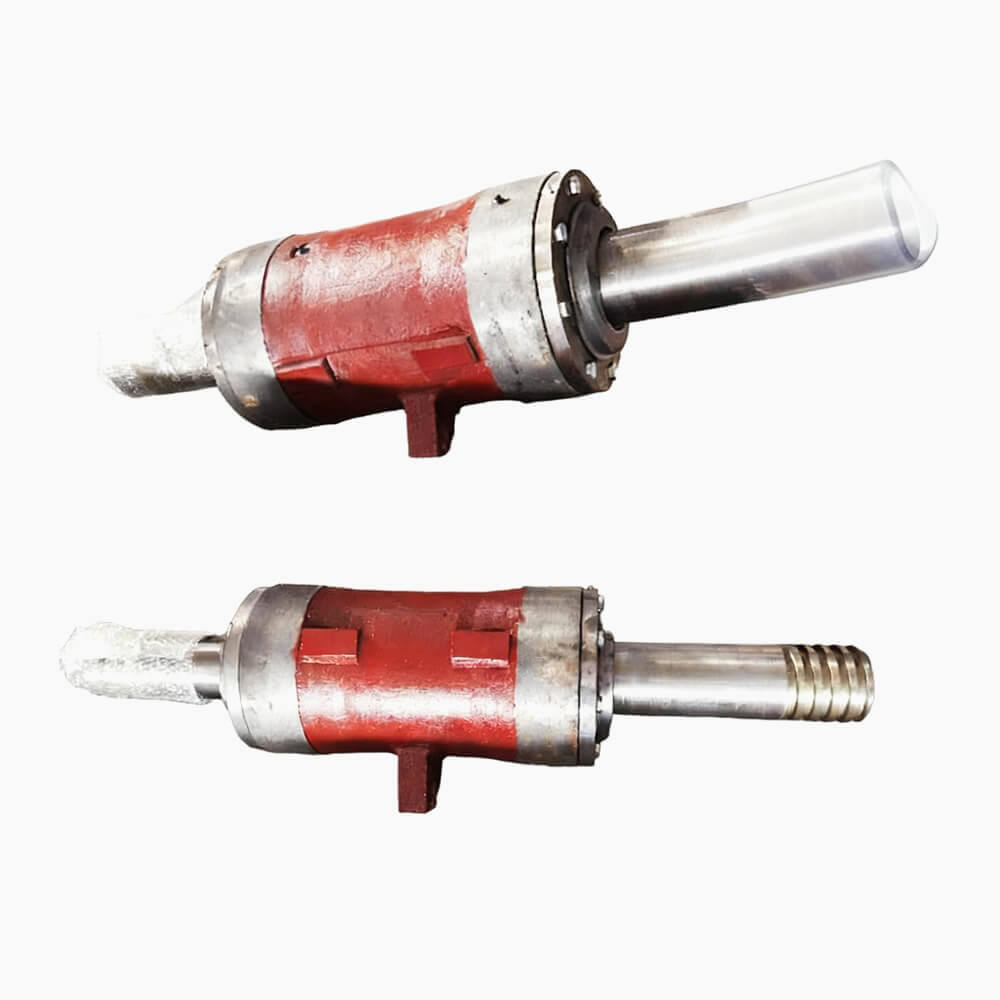

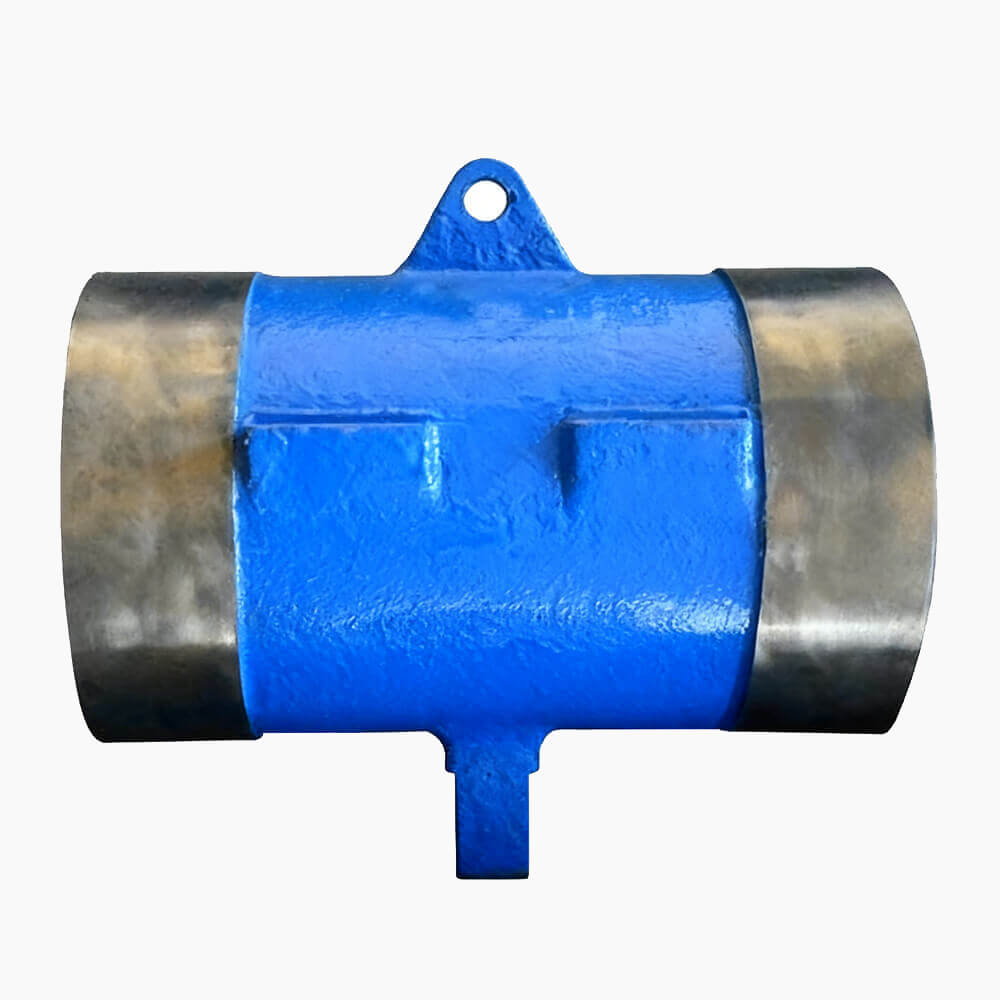

Bài viết này sẽ bao gồm hình ảnh thực tế của hai bộ phận quan trọng thường được kiểm tra bằng phương pháp này: Vỏ ổ trục (Bearing Housing 8/6P-AH) và Bộ phận ổ trục bơm bùn (Slurry Pump Bearing Assembly). Ngoài ra, bài viết cũng sẽ tích hợp các liên kết nội bộ đến trang chi tiết các phụ tùng bơm bùn và danh mục sản phẩm của Metso, một trong những thương hiệu hàng đầu được sử dụng rộng rãi trong ngành khai thác mỏ.

Kết luận và Kêu gọi hành động

Việc hiểu và áp dụng phân tích phổ rung động là một kỹ năng thiết yếu cho bất kỳ đội ngũ bảo trì nào trong ngành khai thác. Nó biến bảo trì từ một hoạt động phản ứng, sửa chữa khi hỏng, thành một chiến lược dự đoán và phòng ngừa, tiết kiệm chi phí và đảm bảo an toàn. Bằng cách học cách đọc "ngôn ngữ" của rung động mà bơm phát ra, bạn có thể giữ cho thiết bị hoạt động tối ưu, ngăn ngừa những sự cố tốn kém và kéo dài tuổi thọ của thiết bị.
