PumpsCurva de rendimiento de bomba de lodo: cómo seleccionar el modelo correcto para tu operación minera
Publicado el 5 de agosto de 2026 · Coolair Group Engineering · 12 min de lectura

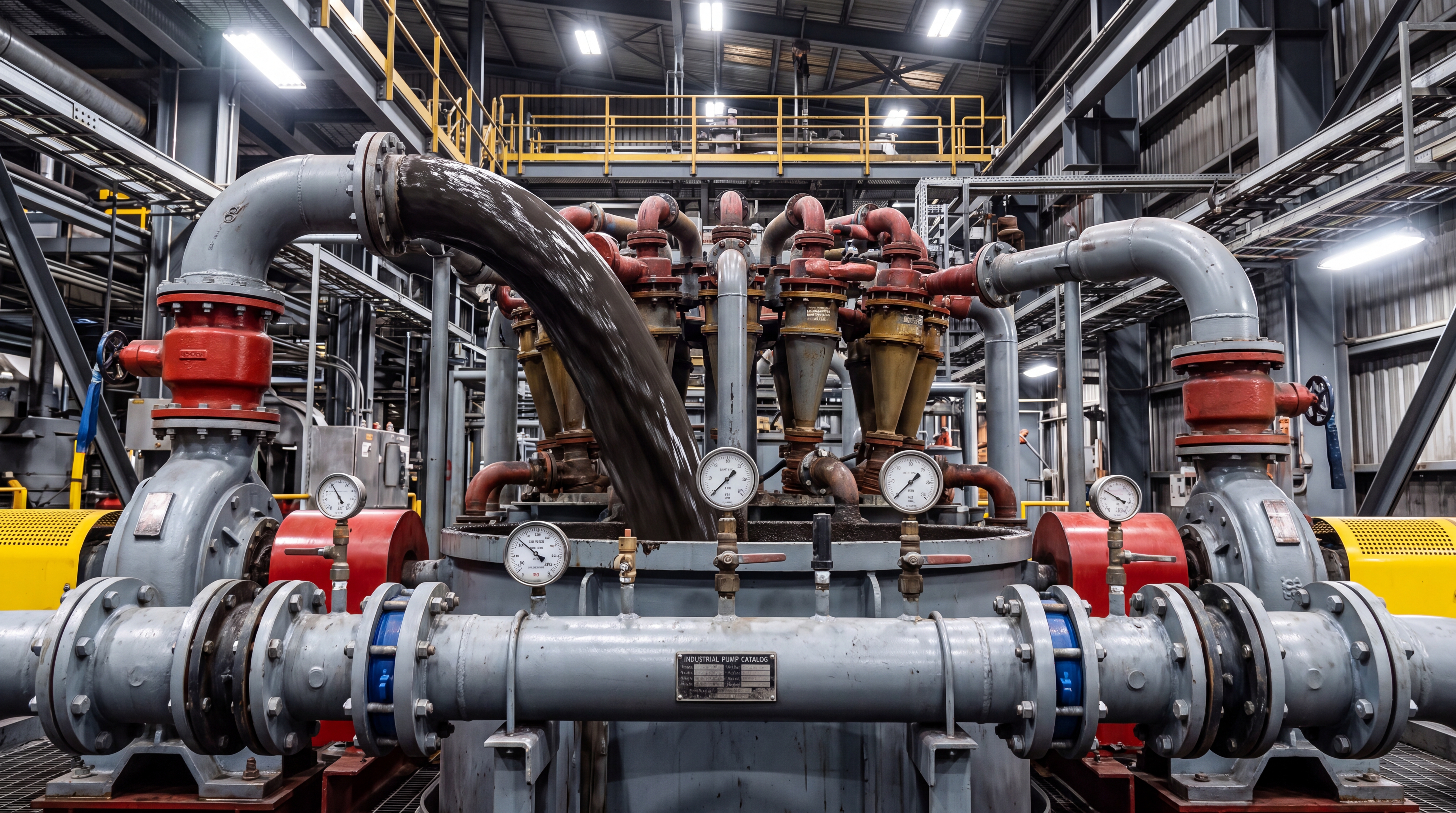

La curva de rendimiento H-Q es la herramienta de referencia para seleccionar una bomba de lodo. En muchas operaciones latinoamericanas la curva queda olvidada en el dossier técnico después de la compra: la bomba se instala, opera durante años, y cuando falla nadie regresa a la curva para entender por qué. Este artículo explica cómo leer la curva, superponer el punto de operación real, y los errores de selección más frecuentes en plantas de cobre, hierro y polimetales en Chile, Perú, México, Colombia y Brasil.
La idea es dar un método aplicable en una tarde de trabajo. No es un tratado de hidráulica, sino una guía de campo con los números que hemos visto funcionar en plantas reales.
Contenido
1. Qué es la curva H-Q y por qué importa
La curva H-Q de una bomba centrífuga horizontal muestra la altura manométrica total (H, en metros) que la bomba entrega para cada caudal (Q, en m³/h), con diámetro de impulsor, velocidad y material fijos. La curva es descendente: a mayor caudal, menor altura. La forma exacta depende de la geometría del impulsor y de la voluta.
La curva importa por tres razones. Primera, define el rango de operación posible: si el punto (Q, H) cae fuera de la curva, la bomba no entrega lo que el proceso necesita. Segunda, delimita la zona de mejor rendimiento, donde el costo energético y la vida del impulsor son óptimos. Tercera, permite comparar modelos antes de comprar.
Un detalle que muchos proveedores olvidan: la curva de catálogo se mide con agua limpia. Con pulpa, la altura cae entre 5 % y 15 % según la densidad y la viscosidad. Para una correcta selección se pide al fabricante la curva corregida por densidad, o se aplica un factor 0,85 a 0,95 sobre la H de agua. Este punto por sí solo explica varios casos de bombas que llegan con la H prometida y no levantan la pulpa hasta el tanque esperado.
2. El BEP: el punto de mejor eficiencia
El BEP (Best Efficiency Point) es el punto de la curva donde la bomba entrega su máximo rendimiento hidráulico. Las pérdidas por recirculación, fricción y choque son mínimas, y la energía consumida por metro cúbico movido es la más baja posible.
La zona de operación recomendable va del 60 % al 110 % del caudal de BEP. Por debajo del 60 %, recirculación y cavitación. Por encima del 110 %, la altura cae rápido, el NPSH disponible baja y la vibración sube.
| Régimen de operación | Caudal relativo al BEP | Efecto sobre la bomba | Efecto sobre la energía |
|---|---|---|---|
| Subcarga severa | < 50 % | Cavitación, recirculación, impulsor gira casi en vacío | Rendimiento < 40 % |
| Borde izquierdo | 50-80 % | Aceptable con impulsor de bajo paso | Rendimiento 50-65 % |
| BEP | 90-105 % | Operación óptima, mínima vibración | Rendimiento máximo |
| Borde derecho | 105-115 % | Inicio de sobrecarga, NPSH cae | Rendimiento cae 5-10 % |
| Sobrecarga | > 115 % | Recirculación severa, vibración, riesgo de golpe de ariete | Rendimiento cae 15-25 % |
La decisión de comprar una bomba de mayor tamaño para "tener reserva" es una de las trampas más comunes. La reserva se planifica con una bomba de respaldo, no con la bomba principal trabajando al 50 % de su capacidad.
3. Familias de bombas de lodo y sus rangos típicos
Las familias se nombran por el diámetro de descarga y succión en pulgadas. Una bomba 4/3 AH tiene descarga de 4 pulgadas y succión de 3 pulgadas. La serie AH (heavy duty) cubre la mayoría de aplicaciones mineras; la serie L se usa en servicios auxiliares; la G maneja partículas grandes en dragado y agregados.
| Modelo | Caudal típico (m³/h) | Altura típica (m) | Potencia motor (kW) | Aplicación común |
|---|---|---|---|---|
| 1.5/1 B-AH | 10-30 | 10-25 | 3-7.5 | Muestreo, hidrociclón laboratorio |
| 3/2 C-AH | 30-80 | 15-40 | 11-30 | Underflow hidrociclón, sumidero |
| 4/3 D-AH | 80-180 | 20-50 | 30-75 | Molino SAG descarga |
| 6/4 E-AH | 180-400 | 25-60 | 75-160 | Underflow ciclón planta mediana |
| 8/6 F-AH | 400-900 | 30-65 | 160-400 | Alimentación a molinos |
| 10/8 G-AH | 800-1600 | 30-60 | 400-700 | Relaves, concentradora grande |
| 12/10 H-AH | 1500-2800 | 30-55 | 700-1200 | Relaves cobre, gran tonelaje |
| 14/12 | 2500-4500 | 25-50 | 900-1800 | Pulpa a larga distancia |
La tabla sirve como primera aproximación. Para una selección fina se requiere la curva del fabricante con el impulsor específico, la velocidad exacta y la corrección por densidad. Los modelos son intercambiables entre marcas (Warman, KSB GIW, Metso, Flowserve, Sulzer) si las dimensiones de la voluta y el eje coinciden dentro de tolerancias normales.
4. Método de selección en cinco pasos
Aplicable en cualquier selección. Toma entre dos horas y medio día de trabajo, según la disponibilidad de datos.
- Definir el punto de operación requerido. Anotar caudal volumétrico (m³/h), caudal másico (t/h), concentración de sólidos en peso (%), densidad de la pulpa (kg/L), altura estática (m), pérdidas por fricción estimadas (m) y presión residual en el punto de descarga (m).
- Calcular la H corregida por densidad. Para pulpas de 1,2 a 1,8 kg/L, la H con pulpa es 0,85 a 0,95 veces la H con agua. A mayor densidad, menor factor. Si la pulpa tiene comportamiento no newtoniano (concentrados de cobre finos), el factor baja a 0,80.
- Sumar margen razonable. Añadir 5 % a 10 % al caudal para compensar desgastes futuros del impulsor y del liner. No más de 10 %: el sobredimensionamiento se paga con consumo energético y vida útil.
- Seleccionar el modelo y el diámetro de impulsor. Ubicado el punto de caudal requerido y altura corregida sobre la curva, elegir el impulsor de diámetro tal que el punto quede dentro del rango BEP ± 10 %.
- Verificar NPSH disponible vs requerido. Calcular el NPSH disponible a la succión: altura de succión, pérdidas en la tubería y presión atmosférica del sitio. Comparar con el NPSH requerido por la curva. Si es menor, ajustar la succión o reducir la velocidad de rotación.
Si los cinco pasos dan un resultado coherente, la selección queda cerrada. Una diferencia de 50 mm en el diámetro del impulsor cambia el caudal en 15 % a 25 %, lo que suele bastar para corregir un borde.
5. Adaptaciones por región latinoamericana
Cada zona tiene condiciones que cambian la selección. Cuatro situaciones resumen la mayoría de los casos que vemos en operación.
Norte de Chile (Escondida, Chuquicamata, Collahuasi, Los Pelambres). Plantas entre 2 800 m y 4 400 m, agua de proceso con alto contenido de sales. Las bombas 10/8 y 12/10 son el estándar para transporte de relaves, con motor entre 400 kW y 1 200 kW. La altitud reduce la presión atmosférica 25 % a 35 % respecto al nivel del mar, lo que reduce el NPSH disponible. La práctica local es reducir el caudal de diseño 5 % a 8 % o aumentar el diámetro de la tubería de succión. La pulpa a 55-65 % sólidos exige corrección de H por densidad con factor 0,82 a 0,88.
Perú (Antamina, Las Bambas, Cerro de Pasco, Toquepala). Altitudes similares a Chile, mayor variabilidad climática y lluvias estacionales. En Antamina, a 4 300 m, se sobredimensiona la tubería de succión y se monta la bomba en posición bajo nivel para ganar NPSH. En Cerro de Pasco, los polimetales (Pb-Zn-Ag) usan bombas 6/4 y 8/6 con impulsor A07 por la combinación de abrasión y corrosión ácida del agua de mina.
México (Peñasquito, La Caridad, Buenavista del Cobre). Plantas entre 1 500 m y 2 500 m, agua de proceso más dulce que en Chile. Peñasquito maneja polimetales con pulpas de 45-55 % sólidos y selección de bombas 6/4 y 8/6 con impulsor A05. La actividad sísmica regional pide mayor inercia en la base de la bomba.
Colombia y Brasil (Cerrejón, Carajás). Carbón térmico en La Guajira con bombas 10/8 y 12/10 para medios densos. En Carajás, la pulpa de hierro a 60-65 % sólidos viaja más de 5 km en tubería, exigiendo H total mayor a 80 m con bombas en serie.
6. Errores frecuentes al seleccionar
Los errores más comunes son:
- Sobredimensionar la bomba por miedo a la insuficiencia. Una bomba 8/6 instalada donde se necesita una 6/4 consume 30 % a 40 % más energía por tonelada y reduce la vida del impulsor por recirculación. Mejor la bomba correcta y dejar la 8/6 como respaldo en el almacén.
- Ignorar la corrección por densidad de pulpa. La curva de catálogo se midió con agua. Con pulpa de cobre al 60 % sólidos, la H cae entre 10 % y 18 %. Si no se corrige, la bomba se queda corta y el operador sube el caudal, entrando en sobrecarga.
- Confundir la altura manométrica con la altura geométrica. La H de la bomba incluye las pérdidas por fricción, no solo la diferencia de altura entre succión y descarga. En un tendido de 2 km con pulpa, las pérdidas por fricción pueden sumar 15 m a 25 m adicionales que hay que considerar desde el inicio.
Para los repuestos compatibles, el catálogo general de piezas lista las dimensiones verificadas de cada modelo. La página de marca Warman muestra las equivalencias. La página de impulsores da los diámetros disponibles.

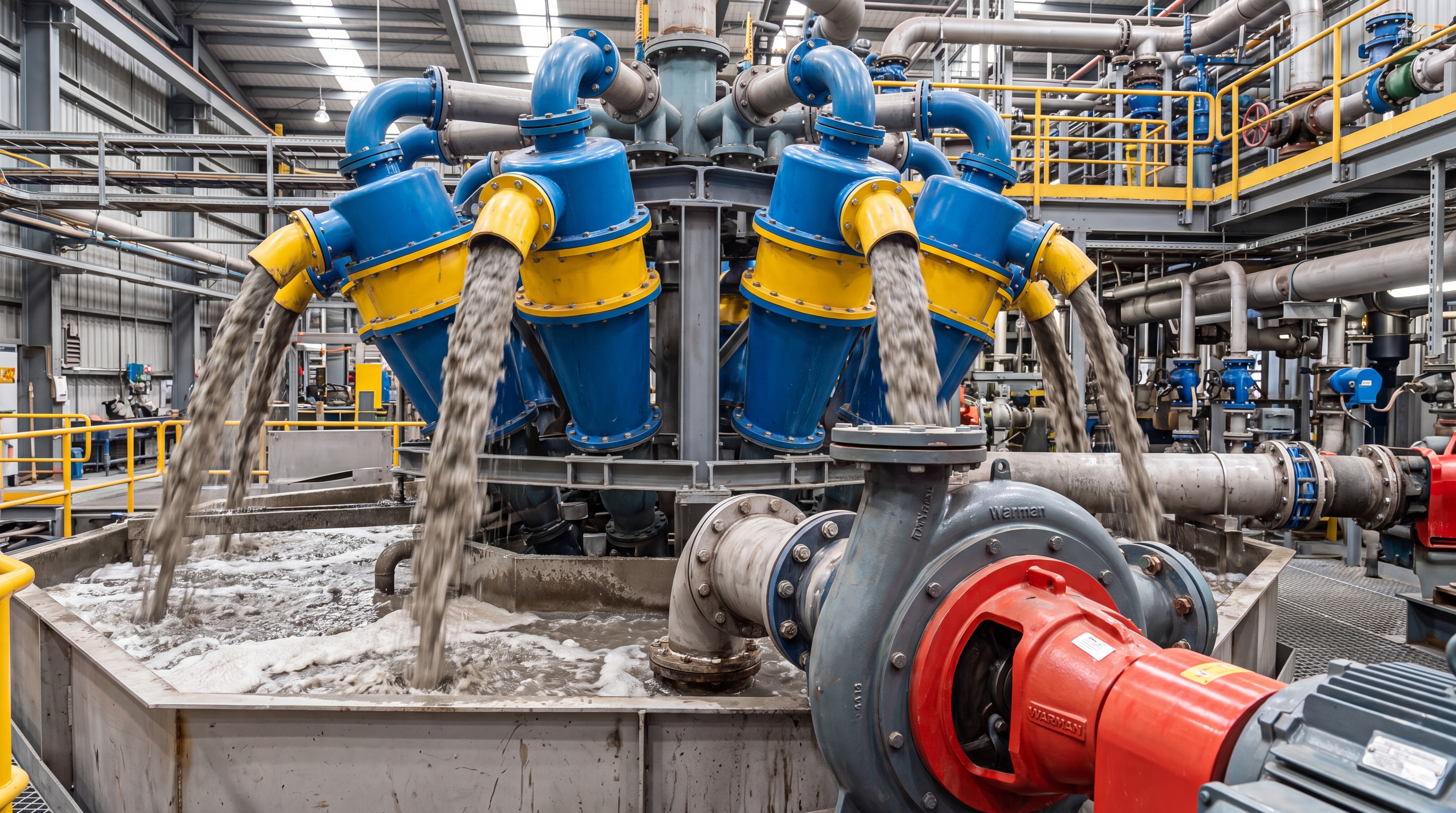

7. Validación en campo
Tres mediciones en condición estable: caudal real en la descarga, presión de descarga y presión de succión con manómetros calibrados, y potencia absorbida en el eje. El caudal se compara con el de diseño: diferencias mayores al 10 % sugieren error. La H real se calcula desde las presiones y se compara con la H de la curva. La potencia medida se compara con la potencia de la curva en el punto medido: una diferencia mayor al 10 % indica desalineación, sobredimensionamiento, o error de densidad. Con esos datos, el punto real se grafica sobre la curva del fabricante. Si queda dentro del BEP ± 10 %, la selección es correcta. Si queda a la izquierda (subcarga), se reduce el diámetro del impulsor. Si queda a la derecha (sobrecarga), se reduce la velocidad con variador, se aumenta la tubería de succión, o se planifica el reemplazo.
En la práctica, el operador suele tener caudal y presión, no potencia en el eje. Con dos datos se puede estimar la H real y compararla con la curva. Documentar caudal, presión de descarga y presión de succión en cada parada programada es barato y evita comprar una bomba equivocada.
8. Preguntas frecuentes
¿Cómo se interpreta la curva H-Q de una bomba de lodo?
La curva H-Q relaciona el caudal en el eje horizontal con la altura manométrica en el eje vertical. Cada línea representa un impulsor de diámetro específico a una velocidad fija. El punto de operación real debe caer dentro de la zona de mejor rendimiento, entre el 60 % y el 110 % del caudal de mejor eficiencia. Fuera de esa zona, el rendimiento cae y la vida del impulsor se acorta.
¿Qué modelo de bomba de lodo se usa para relaves de cobre en el norte de Chile?
Para transporte de relaves en concentradoras del norte de Chile (Escondida, Chuquicamata, Collahuasi, Los Pelambres), las bombas más usadas son Warman AH 10/8, 12/10 y 14/12 con motor entre 200 kW y 600 kW. Para underflow de ciclones en circuito cerrado, se prefiere la 8/6 con impulsor A05. La elección depende del caudal másico, no del volumétrico, porque los relaves se bombean a 55-65 % sólidos en peso.
¿Qué pasa si el punto de operación queda a la derecha del BEP?
Recirculación interna alta, NPSH disponible bajo y vibración creciente. El impulsor sufre erosión acelerada, el sello mecánico se sobrecalienta y el consumo específico de energía sube entre 15 % y 25 % respecto al punto óptimo. Es una de las causas más comunes de falla prematura en bombas de lodo.
¿Cómo afecta la altitud a la selección de la bomba de lodo?
La altitud reduce la presión atmosférica y el NPSH disponible. Por encima de 2 500 m (Antamina, Cerro de Pasco, Altiplano), la cavitación aparece antes. La corrección estándar es reducir el caudal de diseño 5 % a 10 % respecto al nivel del mar, o aumentar el diámetro de la tubería de succión.
¿Una bomba de mayor tamaño siempre reduce el costo operativo?
No. Una bomba sobredimensionada lejos del BEP consume más energía por tonelada que una bomba correctamente seleccionada. Adicionalmente, el desgaste del impulsor se acelera y la confiabilidad mecánica cae. Regla práctica: dimensionar al 100-110 % del caudal requerido, no al 150 %. La capacidad extra se cubre con una bomba de respaldo parada, no con una bomba más grande trabajando a media carga.
