Détection de l'Usure de l'Impulseur de Pompe à Boue Minière : 3 Méthodes Pratiques Comparées

Publié le 22 juillet 2026 · Coolair Group Engineering · 13 min de lecture

Détecter l'usure d'un impulseur de pompe à boue avant qu'elle ne provoque une panne coûteuse est l'un des leviers les plus efficaces pour réduire le coût total de possession d'une pompe minière. Sur les sites d'or et de cuivre d'Afrique de l'Ouest et d'Afrique centrale — Burkina Faso, Mali, RDC, Sénégal — l'impulseur travaille en continu dans une pulpe abrasive qui érode les aubes en quelques semaines ou quelques mois selon le matériau et la concentration de solides.

Cet article compare trois méthodes pratiques de détection de l'usure: la mesure dimensionnelle au pied à coulisse, la pesée périodique de la masse et l'analyse vibratoire en ligne. Pour chaque méthode, nous présentons les indicateurs, la fréquence recommandée, les limites et la façon dont elles se complètent dans un programme de maintenance conditionnelle appliqué à des pompes Warman AH, KSB LCC et autres modèles courants en extraction minière.

1. Pourquoi la détection précoce de l'usure change la décision de maintenance

Dans la majorité des opérations minières africaines, l'impulseur est remplacé après casse ou après un arrêt non planifié, jamais parce que le plan de maintenance l'a anticipé. Cette logique réactive a trois conséquences mesurables: coût horaire du downtime élevé, durée de réparation allongée par l'absence de pièce compatible en stock, et risque de propagation de l'usure aux pièces adjacentes (liner, arbre, joint).

• Coût horaire du downtime: comme développé dans notre guide dédié, une pompe critique arrêtée sur un site d'or peut coûter entre 4.500 USD/h et 8.000 USD/h selon la taille de la ligne et les clauses contractuelles.
• Propagation de l'usure: un impulseur dont les aubes perdent leur géométrie d'origine accélère l'usure du liner de volute, ce qui multiplie par deux ou trois le coût de la remise en état.
• Risque de casse d'arbre: un impulseur déséquilibré par usure asymétrique impose des efforts radiaux qui fatiguent l'arbre et le roulement, créant une panne secondaire qui aurait pu être évitée.

Une détection précoce, même approximative, suffit à passer d'une logique de réparation d'urgence à une logique de remplacement planifié, ce qui réduit le coût cumulé de l'ordre de 40 % à 60 % sur la durée de vie de l'équipement.

2. Méthode A — Mesure dimensionnelle au pied à coulisse

La méthode la plus accessible est la mesure périodique du diamètre extérieur des aubes et de l'épaisseur du moyeu. Elle ne demande qu'un pied à coulisse de 300 mm et un comparateur d'alésage pour les zones internes. La fréquence recommandée est toutes les 200 à 400 heures de fonctionnement sur les applications à forte abrasion, et toutes les 500 à 800 heures sur les applications plus douces.

2.1 Indicateurs mesurés

• Diamètre extérieur de l'aube au point le plus exposé à l'écoulement (point d'attaque).
• Épaisseur de l'aube à 10 mm, 20 mm et 30 mm du bord d'attaque.
• Jeu radial entre l'impulseur et la volute, mesuré en trois points (0°, 120°, 240°).
• Longueur du moyeu, pour détecter une usure en proximité de l'arbre.

2.2 Seuils d'intervention typiques

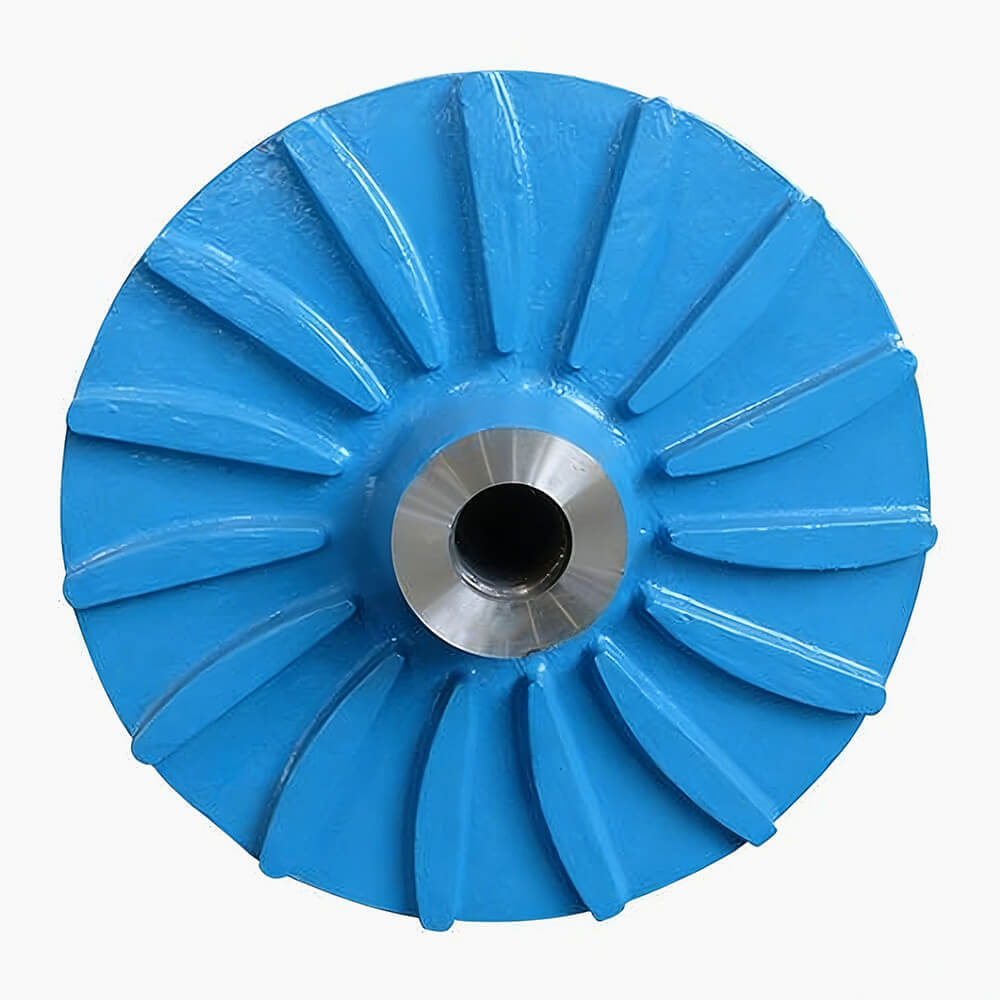

Pour un impulseur en fonte à haute teneur en chrome (matériau A05 ou A07), le critère d'arrêt pour reconditionnement est généralement une réduction du diamètre extérieur comprise entre 8 % et 12 % par rapport à la cote d'origine. Pour un impulseur en caoutchouc (applications de granulométrie fine, pulpe diluée), le critère est l'apparition de coupures traversantes ou d'un gonflement localisé qui déséquilibre la pièce.

2.3 Limites

Cette méthode suppose l'arrêt de la pompe et le démontage partiel, ce qui prend entre 30 minutes et 2 heures selon la configuration. Elle ne détecte pas les usures asymétriques internes, ni les fissures de fatigue sur l'arrière des aubes. C'est pourquoi elle doit être complétée par au moins une des deux méthodes suivantes.

3. Méthode B — Pesée périodique de la masse

La perte de masse est un indicateur direct de la sévérité de l'usure, indépendant de la géométrie. La méthode consiste à peser l'impulseur après chaque cycle d'utilisation avec une balance étalonnée de 50 kg à 0,1 kg près. La fréquence recommandée est identique à la méthode A (toutes les 200 à 800 heures selon l'application).

3.1 Indicateurs mesurés

• Masse totale de l'impulseur après nettoyage et séchage.
• Différence de masse par rapport à la mesure précédente (delta en grammes).
• Taux d'usure moyen en g/h, rapporté aux heures de fonctionnement depuis la dernière mesure.

3.2 Interprétation

Pour un impulseur A05 de 8/6 AH, une perte de masse supérieure à 0,8 g/h indique un régime d'usure sévère qui justifie le remplacement à la prochaine fenêtre de maintenance planifiée. Une perte entre 0,3 g/h et 0,8 g/h correspond à un régime d'usure normale pour la plupart des applications de pulpe d'or ou de cuivre. Une perte inférieure à 0,3 g/h traduit un environnement peu abrasif ou un matériau surdimensionné pour l'application.

3.3 Limites

Comme la méthode A, la pesée exige un démontage et ne donne qu'une vision ponctuelle. De plus, elle ne distingue pas une usure uniforme d'une usure localisée qui serait pourtant plus dangereuse pour l'équilibre dynamique de la pièce. C'est pourquoi une troisième méthode, en continu cette fois, est nécessaire pour fermer la boucle.

4. Méthode C — Analyse vibratoire en ligne

La méthode la plus sophistiquée est aussi la plus puissante: l'installation d'un capteur de vibration triaxial sur le palier côté accouplement, avec acquisition continue et déclenchement d'alarmes lorsque les seuils sont franchis. La fréquence de mesure est continue, mais les données pertinentes peuvent être échantillonnées toutes les 10 minutes pour limiter le volume de stockage.

4.1 Indicateurs mesurés

• Vélocité RMS (en mm/s) en bande large 10 Hz à 1.000 Hz — indicateur global d'état mécanique.
• Accélération crête (en g) en bande haute fréquence (>5.000 Hz) — indicateur d'impacts et de fissures naissantes.
• Spectre de fréquences centré sur la fréquence de passage des aubes (F_aubes = tours/min × nombre d'aubes / 60) — indicateur d'usure localisée.
• Suivi temporel de l'amplitude aux fréquences 1× et 2× la vitesse de rotation — indicateur de déséquilibre et de défaut d'alignement.

4.2 Seuils d'alerte typiques

Les seuils suivants sont couramment adoptés sur des sites miniers d'Afrique de l'Ouest pour des pompes horizontales 4/3, 6/4 et 8/6:

• Vélocité RMS > 4,5 mm/s: alerte préventive, programmer une inspection sous deux semaines.
• Vélocité RMS > 7,1 mm/s: alerte critique, arrêt à planifier dans les 72 heures.
• Accélération crête > 5 g à la fréquence de passage des aubes: signe d'usure localisée ou de fissuration, démontage à prévoir dans le mois.

4.3 Limites

La méthode exige un investissement initial (capteur, système d'acquisition, logiciel d'analyse) compris entre 2.000 USD et 8.000 USD par pompe selon le niveau de sophistication. Elle ne remplace pas les méthodes A et B, mais les complète en donnant une vision continue entre deux démontages. Sur les sites où plusieurs pompes critiques tournent en parallèle, l'analyse vibratoire en ligne est presque toujours rentable.

5. Comment combiner les trois méthodes dans un programme opérationnel

Les trois méthodes ne s'excluent pas, elles se complètent. Le programme opérationnel suivant a été déployé avec succès sur plusieurs sites d'or et de cuivre d'Afrique de l'Ouest et Centrale:

1. Mesure dimensionnelle (A) à chaque ouverture de pompe, qu'elle soit planifiée ou non. Le pied à coulisse est l'outil de base du mécanicien; aucune raison de s'en priver.
2. Pesée (B) à chaque retour de maintenance préventive, toutes les 500 à 1.000 heures selon l'application. La pesée est faite après nettoyage et avant remontage.
3. Analyse vibratoire (C) en continu sur les pompes critiques et en tournante sur les autres (un capteur déplacé entre 4 à 6 pompes sur un cycle mensuel).

La décision de remplacement est prise lorsque deux des trois méthodes indiquent un franchissement de seuil: par exemple, méthode A qui dépasse le critère dimensionnel et méthode C qui montre une accélération de la tendance vibratoire sur deux mesures consécutives. Cette redondance évite les faux positifs et garantit qu'aucune usure sévère ne passe inaperçue.

6. Adaptation aux conditions africaines: chaleur, poussière, intermittences

Les sites miniers d'Afrique de l'Ouest et Centrale présentent des particularités qui modifient le calendrier et les seuils habituels. Trois contextes à intégrer dans le programme de détection:

1. Chaleur ambiante élevée: au Sahel et dans les zones soudaniennes, la température dépasse régulièrement 40 °C en saison sèche, ce qui accélère le vieillissement du caoutchouc des impulseurs élastomère et fausse les mesures vibratoires (dérive thermique des capteurs). Prévoir une calibration trimestrielle des capteurs et un remplacement plus fréquent des impulseurs en caoutchouc.
2. Poussière et abrasivité variable: en saison sèche, la concentration de fines dans la pulpe peut augmenter de 30 % à 50 % par rapport à la saison humide. Cela accélère l'usure et justifie de resserrer temporairement la fréquence de mesure A et B (passer de 500 h à 300 h entre deux mesures).
3. Alimentation électrique instable: sur les sites alimentés par groupe électrogène ou par réseau faible, les coupures brèves modifient le régime de la pompe et génèrent des transitoires vibratoires. Le système d'acquisition doit être paramétré pour ignorer ces transitoires (filtre anti-sursaut) afin de ne pas saturer les alarmes.

Intégrer ces trois facteurs dès la conception du programme évite les fausses alertes qui, à terme, décrédibilisent l'ensemble du système de détection et conduisent les opérateurs à ignorer les alarmes réelles.

7. Contexte régional: or, cuivre et polyminéraux en Afrique

Les sites miniers d'Afrique où la détection d'usure d'impulseur apporte le plus de valeur se répartissent en trois grandes catégories, chacune avec ses matériaux et ses conditions de service:

1. Mines d'or d'Afrique de l'Ouest (Essakane, Inata, Sabodala, Loulo, Sadiola): pulpe fine à moyenne (P80 entre 75 µm et 150 µm), concentrations de solides de 35 % à 50 % en masse. Les impulseurs en caoutchouc A49 ou en fonte à haute teneur en chrome A05 dominent. La détection combinée A+B suffit dans la majorité des cas; l'analyse vibratoire C devient rentable à partir de trois pompes critiques en parallèle.
2. Mines de cuivre et de cobalt d'Afrique Centrale (Tenke Fungurume, Mutanda, Kipushi): pulpe plus grossière et plus dense, concentrations dépassant 55 % en masse. Les impulseurs en fonte à haute teneur en chrome A07 ou A49 dominent. Le programme de détection doit être plus serré (mesures A et B toutes les 250 à 400 heures), avec une attention particulière à l'usure asymétrique due aux particules grossières.
3. Mines de fer et polyminéraux d'Afrique du Nord et de l'Ouest (Sukari, Tiris): pulpe très abrasive à haute densité, matériaux A05 ou A07 uniquement. Programme de détection intégral (A+B+C) dès la mise en service, avec capteurs vibratoires dès l'installation pour établir la ligne de base dès les premières heures.

Quelle que soit la catégorie, le point commun est que la détection précoce de l'usure de l'impulseur se traduit par une disponibilité mécanique supérieure à 95 % sur les pompes critiques, et par une réduction du coût de maintenance de l'ordre de 30 % à 50 % sur cinq ans. C'est l'un des investissements les plus rentables qu'une opération minière puisse faire sur son parc de pompes.

Conclusion

Détecter l'usure d'un impulseur de pompe à boue ne demande pas d'instrument exotique ni de budget disproportionné. La combinaison d'une mesure dimensionnelle régulière (A), d'une pesée périodique (B) et d'une analyse vibratoire en ligne sur les équipements critiques (C) couvre les trois dimensions du problème: géométrie, masse et dynamique. Sur les mines d'or, de cuivre et de polyminéraux d'Afrique de l'Ouest et Centrale, ce programme permet de passer d'une logique réactive de réparation d'urgence à une logique planifiée qui réduit le coût cumulé de maintenance de 40 % à 60 %.

Les seuils précis et la fréquence des mesures doivent être adaptés au matériau de l'impulseur (A05, A07, A49, caoutchouc), à la granulométrie de la pulpe et aux conditions climatiques locales. Les chiffres cités sont des ordres de grandeur tirés de l'expérience opérationnelle; pour les spécifications exactes de votre pompe, consultez la documentation technique du fabricant et les relevés vibratoires de la ligne de base. Pour aller plus loin, demandez un audit de votre parc de pompes et un plan de détection dimensionné à votre criticité.
