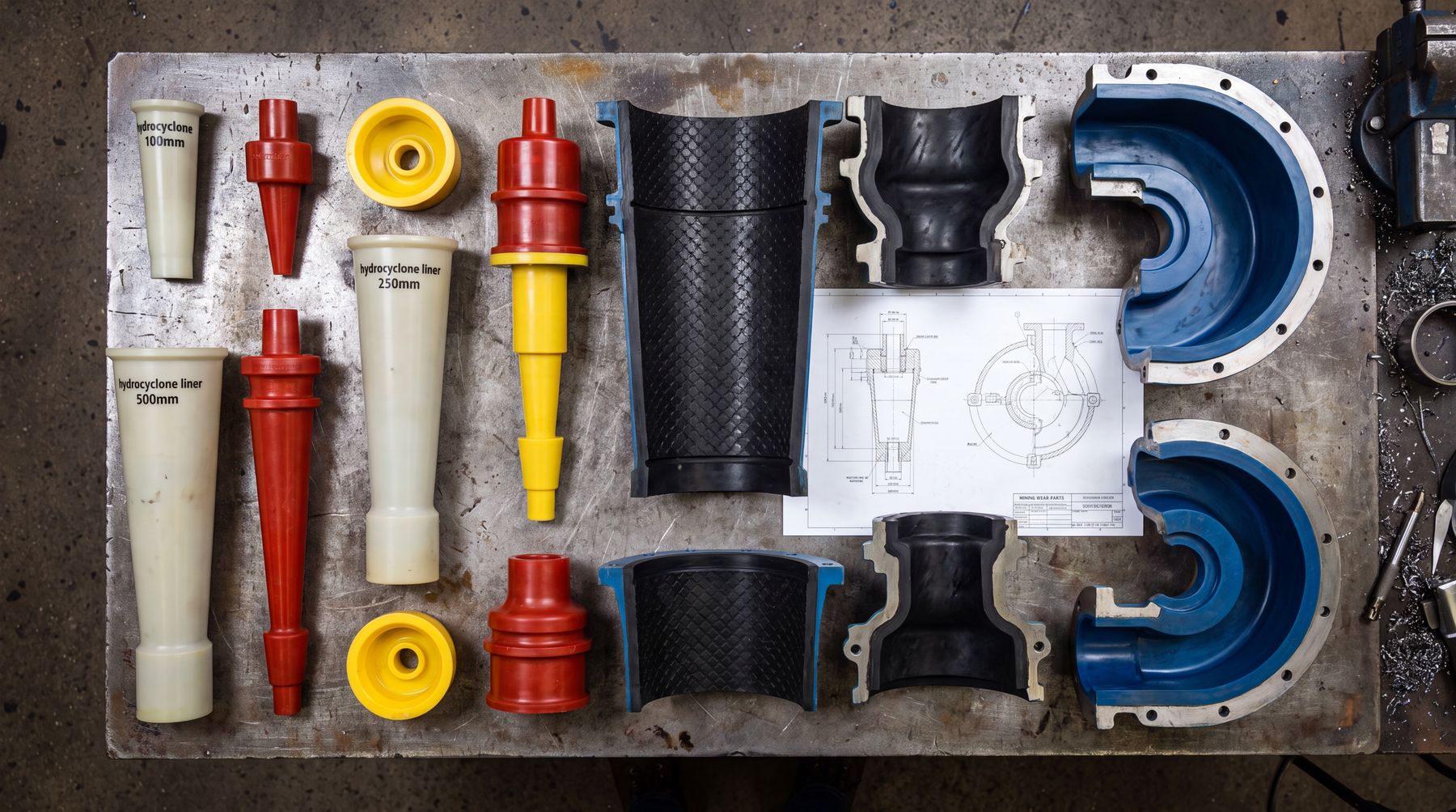

Procédure de remplacement des chemises en caoutchouc des pompes de boue

Publié le 21/08/2026 · Coolair Group Engineering · 14 min de lecture

1. Pourquoi cette opération demande de la rigueur

Le remplacement des chemises en caoutchouc d'une pompe de boue est l'une des opérations de maintenance les plus courantes sur un site minier, et paradoxalement l'une des plus mal exécutées. Sur les sites aurifères d'Afrique de l'Ouest (Burkina Faso, Mali, Ghana, Côte d'Ivoire), où les exploitations alluvionnaires et les petites mines font tourner des pompes de boue 18 à 22 heures par jour, le rythme de remplacement peut atteindre une chemise toutes les six à dix semaines. Une pose mal faite raccourcit la durée de vie de la chemise neuve, introduit des fuites, et peut entraîner l'arrêt complet de la pompe en pleine saison des pluies.

La difficulté tient à trois facteurs. Premièrement, la chemise en caoutchouc est un organe souple qui se déforme sous la pression, contrairement à une chemise métallique rigide. Le couple de serrage, le jeu entre la roue et la chemise, et la position du joint torique influencent directement la durée de vie. Deuxièmement, l'environnement est agressif : boue, eau, résidus miniers, et souvent un atelier de maintenance sommaire en bord de site. Troisièmement, la pression de service est élevée (5 à 35 bars selon la taille de la pompe), et toute fuite au niveau de la chemise se traduit par une perte d'efficacité immédiate et un risque de projection pour le personnel.

L'objectif de cet article n'est pas de remplacer la documentation constructeur, qui reste la référence opposable. Il s'agit de présenter une procédure de terrain validée sur plusieurs sites miniers, d'identifier les points où les erreurs coûtent cher, et de proposer une check-list de contrôles après pose. Les chiffres de couples, jeux et pressions cités ici couvrent la majorité des pompes centrifuges horizontales de type Warman AH, KSB LCC ou Metso HM, qui constituent l'essentiel du parc installé en Afrique de l'Ouest.

2. Indicateurs d'usure à surveiller

Sur une pompe de boue en service, la chemise en caoutchouc ne tombe pas en panne d'un coup. Elle s'use progressivement, et l'opérateur attentif dispose de trois indicateurs pour anticiper le remplacement : l'épaisseur résiduelle, l'apparition de fissures visibles, et la baisse de performance de la pompe.

2.1 Épaisseur résiduelle

La plupart des chemises en caoutchouc naturel pour pompe de boue ont une épaisseur d'origine comprise entre 30 et 50 mm selon la taille. La règle empirique sur les sites que nous avons accompagnés : prévoir le remplacement quand l'épaisseur résiduelle descend en dessous de 60 % de l'épaisseur d'origine, soit environ 18 à 30 mm. En dessous de 40 %, le risque de perforation augmente fortement et la chemise peut céder sous l'effet d'un coup de pression.

2.2 Fissures et délamination

Des fissures superficielles apparaissent souvent avant que l'épaisseur ne devienne critique. Deux types à distinguer : les fissures de fatigue, fines et perpendiculaires à la surface, qui sont normales et n'imposent pas le remplacement immédiat ; les fissures de délamination, plus profondes et orientées dans le plan de la surface, qui signalent un décollement entre le caoutchouc et le support métallique. Ces dernières imposent le remplacement immédiat car elles progressent rapidement.

2.3 Baisse de performance

Une baisse du débit ou de la pression de service, sans modification des conditions d'aspiration, peut être le signe d'une chemise usée. On l'observe par la chute de la pression au refoulement, l'augmentation du débit d'eau de garniture, ou simplement par le retour d'information de l'opérateur en salle de contrôle. Une mesure comparative avec les valeurs de référence du constructeur permet de confirmer ou non l'hypothèse d'une chemise en fin de vie.

Le contrôle d'épaisseur se fait idéalement avec un pied à coulisse ou un comparateur, en mesurant en quatre points répartis sur la circonférence. Une moyenne mensuelle suffit en exploitation normale, une mesure hebdomadaire lorsque l'épaisseur résiduelle passe sous le seuil de 70 %. Cette dernière phase est la plus délicate : la chemise peut sembler correcte à l'œil mais être à quelques jours de la perforation.

3. Outillage et préparation

Un outillage adapté divise le temps d'intervention par deux et réduit les risques de blessure ou d'endommagement de la pompe. Sur les sites miniers africains, il n'est pas rare de voir une équipe chercher une clé pendant qu'une pompe est arrêtée, ce qui rallonge l'intervention et coûte cher en termes d'arrêt de production. La liste d'outillage suivante couvre le remplacement standard d'une chemise sur une pompe 4/3 AH ou 6/4 AH.

• Clé dynamométrique : plage de couple 80 à 250 N·m, avec douilles adaptées aux boulons de fixation de la chemise. Les couples de serrage varient selon la taille de pompe, et une clé non étalonnée conduit à des serrages sous-estimés.
• Extracteur à deux bras : pour extraire la chemise sans endommager le corps de pompe. Un extracteur de type « puller » avec griffes larges est préférable à un arrache-moyeu classique.
• Cales en bois dur et maillet en caoutchouc : pour débloquer la chemise en place et pour amortir les chocs lors de la repose. Les outils métalliques rayent le corps de pompe et peuvent amorcer une corrosion.
• Pied à coulisse et jeu de cales d'épaisseur : pour mesurer le jeu entre la roue et la chemise après remontage. Ce contrôle est non négociable.
• Lubrifiant silicone pour joints toriques : spécifiquement silicone, jamais de graisse minérale qui dégrade le caoutchouc. Une noisette suffit par joint.
• Palan ou pont roulant : lorsque la chemise pèse plus de 25 kg, ne pas tenter de la manipuler à mains nues : risque de chute et de blessure dorsale.

Avant l'intervention, préparer également la zone de travail : bâche au sol, bac de récupération pour la boue résiduelle, et espace libre d'au moins 1,5 m autour de la pompe. La zone doit être à l'abri de la pluie, le remplacement d'une chemise en pleine saison humide multiplie les risques de glissade et d'introduction d'eau dans la pompe.

Préparer enfin la nouvelle chemise : vérifier la référence, l'orientation (les chemises volute ont souvent un sens de pose), et le jeu de joints toriques associé. Une erreur de référence est détectée trop tard si la pompe est déjà remontée.

4. Sécurité et consignation de la pompe

Sur un site minier, le respect de la procédure de consignation n'est pas une option. Une pompe de boue qui redémarre par erreur pendant l'intervention est un accident grave, potentiellement mortel. Les cinq points de consignation ci-dessous ne sont pas négociables et doivent être tracés par écrit, que ce soit sur un registre papier ou dans un système de permis de travail numérique.

1. Consignation électrique : disjoncter l'alimentation du moteur au tableau, verrouiller le sectionneur en position ouverte avec un cadenas personnel. Chaque opérateur ajoute son propre cadenas si plusieurs personnes interviennent.
2. Consignation hydraulique : fermer les vannes d'aspiration et de refoulement. Ne jamais se fier à un seul robinet, surtout si la pompe est en charge.
3. Purge et vidange : ouvrir la purge du corps de pompe pour évacuer la boue et l'eau résiduelle. Répéter l'opération si la boue est épaisse. Une pompe qui semble vide peut encore contenir plusieurs dizaines de litres de pulpe.
4. Rinçage à l'eau claire : verser 20 à 50 litres d'eau claire dans le corps de pompe avant démontage. Cette étape évite de manipuler des composants couverts de boue et facilite la repose.
5. Attendre le refroidissement : si la pompe tournait depuis plus de 30 minutes, le corps peut dépasser 50 °C. Laisser refroidir ou porter des gants résistants à la chaleur.

Un point souvent oublié : apposer un panneau d'avertissement sur la pompe (« Maintenance en cours – ne pas démarrer ») avec la date, l'heure et le nom de l'intervenant. Cela réduit le risque qu'un opérateur de quart différente relance la pompe sans vérifier.

La procédure de consignation peut paraître longue, mais elle prend moins de dix minutes et évite le scénario catastrophe d'une pompe qui aspire un bras ou une main. Sur les sites bien rodés, la consignation est systématique et considérée comme un réflexe ; sur les sites récents ou en période de sous-effectif, c'est le premier angle mort des audits sécurité.

5. Démontage de la chemise usagée

Le démontage commence par la dépose de la volute ou du couvercle du corps de pompe, selon la configuration. Sur les pompes de type Warman AH, l'accès à la chemise volute se fait par l'arrière après dépose du couvercle. Sur les pompes de type KSB LCC, la chemise se dépose par l'avant après extraction de la roue. Ces variantes sont décrites dans la documentation constructeur, qui doit rester la référence.

Une fois le couvercle retiré, la procédure se déroule en six étapes :

1. Repérer l'orientation : avant toute chose, marquer au marqueur la position de la chemise par rapport au corps (haut, bas, côté aspiration). Les chemises ont souvent un sens et un repositionnement à l'identique facilite le remontage.
2. Dévisser les boulons de fixation : en croix, en plusieurs passes, pour libérer progressivement la pression exercée par la chemise sur le corps. Dévissez un tour à la fois sur chaque boulon avant de continuer.
3. Placer l'extracteur : poser l'extracteur à deux bras en répartissant les griffes sur le pourtour de la chemise. Vérifier que les griffes ne reposent pas sur le joint torique ou les surfaces d'étanchéité.
4. Extraire la chemise : serrer progressivement la vis de l'extracteur. Si la chemise résiste, ne pas forcer : utiliser les cales en bois et le maillet pour la débloquer par petits coups. Une résistance excessive peut signaler un serrage d'origine excessif ou une réaction chimique entre le caoutchouc et la fonte.
5. Retirer les joints toriques : les joints sont généralement logés dans des gorges autour de la chemise. Ne pas les couper au cutter : les déloger avec un tournevis plat à bout arrondi pour ne pas rayer la gorge.
6. Nettoyer immédiatement les joints : poser les joints et la chemise usagée dans un bac propre, à l'abri de la poussière et de la chaleur. Ces pièces servent souvent de gabarit pour la nouvelle, et toute déformation rend la comparaison difficile.

Pendant le démontage, observer l'état du corps de pompe : traces de corrosion, usure localisée, déformation. Une corrosion importante peut imposer un changement du corps lui-même, intervention beaucoup plus lourde que le simple remplacement de la chemise.

6. Contrôle du corps de pompe

Avant de poser la chemise neuve, le corps de pompe doit être inspecté et préparé. C'est l'étape que beaucoup d'équipes de maintenance négligent par manque de temps, et c'est précisément là que se jouent les fuites et les défaillances précoces. Trois contrôles à réaliser systématiquement.

6.1 Propreté des surfaces d'appui

Les portées de joint et les gorges de joints toriques doivent être parfaitement propres. Une particule de minerai de 0,5 mm sous un joint peut suffire à provoquer une fuite. Utiliser un chiffon non pelucheux et un solvant compatible avec le caoutchouc (alcool isopropylique, jamais d'acétone ou de white-spirit qui attaquent la matière).

6.2 État du corps de pompe

Rechercher les fissures, les zones corrodées, les déformations. Une fissure fine sur la portée du joint est rédhibitoire : elle s'agrandira sous la pression de service. Les zones corrodées doivent être évaluées : une corrosion de surface se rattrape avec un brossage et une retouche peinture, une corrosion profonde impose le changement du corps.

6.3 Jeu avec la roue

Mesurer le jeu entre la roue et la chemise avec un pied à coulisse. La cote constructeur est généralement comprise entre 8 et 12 mm pour une pompe 4/3 AH, et entre 12 et 18 mm pour une 6/4 AH. Un jeu hors tolérance indique soit une erreur de référence de chemise, soit une roue usée qu'il faut également remplacer.

Si l'un de ces trois contrôles détecte un défaut, remettre la pompe en service sans avoir traité le défaut est une fausse économie. Le coût d'un arrêt non planifié en pleine production dépasse toujours le coût d'une vérification de 30 minutes à l'atelier.

7. Pose de la chemise neuve

La pose suit le chemin inverse du démontage, avec trois différences importantes : les joints toriques sont neufs, le couple de serrage est contrôlé, et chaque étape intermédiaire est vérifiée visuellement.

7.1 Préparation des joints toriques

Sortir les joints toriques neufs de leur emballage, vérifier leur état (pas de coupure, pas de déformation). Lubrifier légèrement avec de la silicone et les mettre en place dans les gorges en veillant à ne pas les pincer. Un joint torique pincé fuit dès les premières heures de service.

7.2 Mise en place de la chemise

Orientée correctement selon le repère fait au démontage. Enfoncer la chemise à la main en appuyant bien à plat, terminer avec les cales en bois et le maillet si nécessaire. La chemise doit reposer uniformément sur tout son pourtour avant le serrage des boulons.

7.3 Serrage progressif en croix

Les boulons se serrent en croix, en deux ou trois passes, jusqu'au couple final. La règle : appliquer 30 % du couple à la première passe, 70 % à la deuxième, et 100 % à la troisième. Pour une pompe 4/3 AH, le couple final se situe généralement entre 80 et 120 N·m ; pour une 6/4 AH, entre 120 et 180 N·m. Se référer à la plaque constructeur ou au manuel d'atelier.

7.4 Contrôle du jeu après pose

Mesurer à nouveau le jeu entre la roue et la chemise. Tourner la roue à la main pour vérifier l'absence de point dur. Si la roue frotte, le jeu est insuffisant : ne pas mettre en service.

Une astuce de terrain : avant de fermer complètement le corps de pompe, vérifier qu'aucun outil, chiffon ou composant oublié n'est resté dans le corps. Cette vérification prend 30 secondes et évite des situations cocasses mais coûteuses, comme un tournevas qui se coince dans la roue au premier démarrage.

8. Essais et remise en service

La remise en service ne consiste pas simplement à retirer les cadenas et à appuyer sur le bouton marche. Trois contrôles successifs sont recommandés avant de considérer la pompe opérationnelle.

8.1 Essai à vide (sans pulpe)

Démarrer la pompe, la laisser tourner 10 à 15 minutes à l'eau claire. Vérifier l'absence de fuite au niveau de la chemise, l'absence de bruit anormal, et la stabilité de la pression au refoulement. Une pompe qui tourne à vide sans fuite tournera en charge avec beaucoup plus de sécurité.

8.2 Essai en charge progressive

Rouvrir progressivement les vannes d'aspiration et de refoulement, observer l'évolution de la pression, attendre la stabilisation. Comparer les valeurs avec les références constructeur : un écart de plus de 10 % indique un problème (jeu excessif, obstruction, prémontage incorrect).

8.3 Essai en charge nominale

Laisser la pompe tourner au moins une heure en charge normale. Vérifier les températures des paliers, l'absence de vibration anormale, et la stabilité du débit. C'est seulement après cette heure de fonctionnement que l'intervention peut être déclarée conforme.

Tout au long de ces essais, tenir un registre : heure de démarrage, observations, valeurs mesurées (pression, débit, température, courant moteur). Ce registre est précieux pour le suivi de l'équipement et pour les interventions ultérieures. Un historique clair réduit le temps de diagnostic en cas de panne.

9. Erreurs fréquentes à éviter

Sur les sites accompagnés ces dernières années, cinq erreurs récurrentes apparaissent dans les comptes-rendus d'incidents. Les présenter permet de les repérer avant qu'elles ne coûtent cher.

1. Couples de serrage non respectés : serrage à la clé à main sans contrôle du couple. Conséquence : la chemise se desserre en service, ou au contraire elle est écrasée et se déforme, créant des fuites immédiates.
2. Réutilisation des joints toriques : gain économique dérisoire, risque de fuite très élevé. Les joints toriques sont des pièces d'usure à remplacer systématiquement.
3. Mauvais sens de pose : la chemise a un sens de circulation interne, et le défaut d'orientation réduit le rendement de plusieurs points et accélère l'usure.
4. Oubli du rinçage avant démontage : la boue résiduelle complique la manipulation, abîme les joints, et peut masquer des fissures du corps de pompe.
5. Manque de consignation : redémarrage par erreur d'un opérateur de quart différent, risque d'accident grave. La consignation formelle avec cadenas et étiquetage reste la seule protection fiable.

Comme pour beaucoup d'opérations de maintenance, l'erreur la plus coûteuse n'est pas technique mais organisationnelle :'absence de procédure tracée, l'absence de contrôle par un pair, et l'absence d'historique écrit. Mettre en place une fiche d'intervention standardisée, même sur papier, divise par trois la fréquence des erreurs sur les sites qui l'adoptent.

Conclusion

Remplacer une chemise en caoutchouc sur une pompe de boue en site minier est une opération courante, mais pas une opération banale. Trois indicateurs d'usure (épaisseur, fissures, performance) permettent d'anticiper le remplacement avant la défaillance. Une procédure en cinq étapes de consignation, six étapes de démontage, trois contrôles du corps de pompe, et quatre étapes de remontage, garantit une intervention propre et reproductible. Les essais successifs (à vide, en charge progressive, en charge nominale) valident la qualité du remontage avant de remettre la pompe en service.

Sur les exploitations aurifères d'Afrique de l'Ouest, où la pompe de boue est l'un des équipements les plus sollicités, la rigueur de cette procédure fait la différence entre un site qui maîtrise ses arrêts et un site qui subit les pannes. Les chiffres cités (couples, jeux, fréquences) servent de repères pour les pompes de type Warman AH et KSB LCC, qui représentent l'essentiel du parc installé ; pour les autres références, se référer à la documentation constructeur.
