Optimalisasi Desain Pipa Tambang: Mengurangi Keausan Pompa Melalui Solusi Sistem

Keausan yang Menyedot Dari Dalam: Masalah yang Dihadapi Para Insinyur Mina

Di jantung operasi penambangan terdapat jaringan kompleks aliran lumpur. Air, bijih, dan material lain ditransportasikan secara efisien oleh pompa lumpur bertekanan tinggi melalui jaringan pipa. Sangat sering, fokus pemeliharaan berpusat pada unit pompa itu sendiri: impeller aus, liner yang retak, casing yang bocor. Namun, keausan pada pompa sering kali hanyalah gejala dari sebuah penyakit yang lebih dalam – sistem perpipaan yang dirancang dengan tidak memadai.

Banyak insinyur memahami konsep NPSH (Net Positive Suction Head) secara teoritis, tetapi sering kali perancangan sistem gagal untuk mengoptimalkannya. Kurva aliran kecepatan yang tidak stabil, elbow bersudut tajam, panjang pipa hisap yang berlebihan, dan adanya gelembung udara terperangkap di dalam sirkuit semuanya berkontribusi terhadap terjadinya kavitas. Kavitas adalah pembentukan gelembung uap yang kolaps secara eksplosif di dalam tubuh pompa. Ledakan mikro ini menyerang permukaan logam impeller dan liner dengan kekuatan setara alat penyemprot abrasif, menyebabkan keausan yang sangat cepat dan kerusakan material yang serius.

Bahkan pompa dengan kualitas terbaik pun akan hancur dalam waktu singkat jika terus-menerus dijalankan dalam kondisi kavitasi. Mengganti liner, impeller, dan bagian-bagian lain secara berkala adalah solusi reaktif yang mahal dan membuat downtime yang sering terjadi. Pendekatan yang benar-benar bijak adalah secara proaktif merancang sistem untuk mengantisipasi dan mencegah kavitas sejak awal.

Optimalisasi Pada Saluran Hisap: Membangun Fondasi yang Kuat

Kunci utama untuk menjaga pompa beroperasi mulus adalah memastikan aliran yang stabil dan bebas gangguan saat mencapai pipa hisap. Pertimbangkan hal-hal berikut:

1. Minimalisasi Fitting, Maksimalkan Kelancaran: Setiap elbow, tee, atau reducer adalah sumber turbulensi dan penurunan tekanan. Idealnya, pipa hisap sepanjang 5-7 diameter harus benar-benar lurus dan tidak terganggu menuju flange hisap pompa. Jika perlu perubahan arah, gunakan long-radius elbow yang halus (misalnya 3xD) daripada short-radius elbow bersudut 90 derajat yang tajam. Hindari menghubungkan pipa hisap langsung ke sisi bawah tee atau elbow, karena hal ini menciptakan aliran yang kacau.
2. Pastikan Tekanan Inlet yang Cukup: Pastikan sumber pasokan (misalnya tangki penyimpanan) selalu memiliki tinggi permukaan cairan yang cukup untuk menghasilkan tekanan hidrostatik yang diperlukan. Hindari menurunkan level ke titik di mana udara dapat terhisap ke dalam pompa. Gunakan flow straighteners (penghalus aliran) jika pompa berada dalam kondisi penghisapan tinggi untuk memastikan distribusi aliran yang merata pada impeller.
3. Suhu dan Kavitasi Net Positive Suction Head (NPSH): Ingat bahwa NPSH required (NPSHR) meningkat seiring meningkatnya kecepatan pompa, sedangkan NPSH available (NPSHA) menurun seiring meningkatnya suhu fluida. Sistem yang mungkin berjalan baik di musim dingin bisa mengalami kavitas saat musim panas tiba. Selalu berikan faktor keselamatan NPSH yang cukup besar (misalnya NPSHA >= 1.5 x NPSHR).

Discharge System: Mengelola Energi dengan Cerdas

Walaupun perancangan saluran hisap adalah yang paling penting untuk mencegah kavitas, desain sistem discharge juga berperan penting dalam keseluruhan efisiensi dan keausan.

• Kontrol Kecepatan Aliran: Kecepatan aliran cairan yang terlalu tinggi dalam pipa menyebabkan keausan erosif yang signifikan pada bagian dalam elbow dan reducer. Sebagai panduan praktis, kecepatan aliran optimal untuk lumpur biasanya berkisar antara 1,8 hingga 3,0 m/detik. Kecepatan yang lebih rendah cenderung mengendapkan material, sedangkan kecepatan yang lebih tinggi mempercepat abrasi dinding pipa dan sambungan.
• Penempatan Katup pada Lokasi yang Tepat: Katup kontrol dan katup gerbang harus ditempatkan dengan hati-hati. Katup seharusnya tidak pernah ditempatkan terlalu dekat (kurang dari 5D) ke bagian discharge pompa karena dapat menciptakan turbulensi yang membalikkan aliran dan menekan bagian dalam pompa. Selalu gunakan straight-run piping sebelum dan sesudah katup penting untuk mendapatkan hasil kontrol yang akurat dan menghindari kerusakan.

Material Pipa: Memilih Baja yang Tepat untuk Kondisi Ekstrem

Pemilihan material pipa seringkali diabaikan dalam proses desain, tetapi ini adalah keputusan yang memiliki dampak jangka panjang terhadap biaya perawatan. Lumpur tambang bersifat sangat abrasif, dan material pipa yang salah akan aus dalam hitungan bulan, bukan tahun.

Untuk sistem perpipaan tambang, tiga pilihan material utama adalah:

• Baja Karbon dengan Lapisan Karet (Rubber-Lined Carbon Steel): Pilihan paling umum untuk lumpur dengan partikel halus hingga sedang. Lapisan karet alam memberikan ketahanan abrasi yang sangat baik, tetapi sensitif terhadap suhu di atas 70°C dan tidak cocok untuk lumpur yang mengandung minyak atau pelarut organik. Ideal untuk aplikasi tailings dan transportasi konsentrat.
• Baja Chrome Tinggi (High-Chrome White Iron): Material pilihan untuk partikel kasar dan sudut tajam seperti yang ditemukan di tambang emas dan tembaga. Kekerasan tinggi (≥600 BHN) memberikan ketahanan aus yang superior, tetapi material ini rapuh dan tidak cocok untuk benturan mekanis besar. Biaya awal lebih tinggi, tetapi umur pakai 3-5x lebih lama dibanding baja karbon biasa.
• HDPE (High-Density Polyethylene): Semakin populer untuk pipa berdiameter besar pada aplikasi tekanan rendah. Ringan, tahan korosi, dan koefisien gesek rendah. Namun, HDPE memiliki batasan tekanan dan suhu yang lebih rendah dibanding baja. Cocok untuk pipa tailings jarak jauh.

Keputusan material harus mempertimbangkan karakteristik spesifik lumpur: ukuran partikel, bentuk partikel (bulat vs. tajam), konsentrasi padatan, pH, dan suhu operasi. Konsultasikan dengan spesialis komponen pompa untuk rekomendasi yang disesuaikan dengan kondisi tambang Anda.

Kesalahan Umum Desain Pipa yang Merusak Pompa

Berdasarkan pengalaman lapangan di berbagai tambang di Asia Tenggara, berikut adalah kesalahan desain yang paling sering ditemukan dan cara menghindarinya:

• Reducer Konsentris pada Hisap Horizontal: Menggunakan reducer konsentris (simetris) pada pipa hisap horizontal menciptakan kantong udara di bagian atas pipa. Udara yang terakumulasi akan masuk ke pompa dan menyebabkan kavitasi parah. Solusi: selalu gunakan reducer eksentris dengan sisi datar di atas (FOT - Flat On Top) untuk pipa hisap horizontal.
• Pipa Hisap Terlalu Kecil: Diameter pipa hisap yang terlalu kecil meningkatkan kecepatan aliran dan menurunkan NPSHA secara drastis. Aturan praktis: diameter pipa hisap sebaiknya satu ukuran lebih besar dari flange hisap pompa, dengan reducer eksentris di dekat pompa.
• Titik Rendah Tanpa Drainase: Pipa yang memiliki titik rendah tanpa katup drainase akan mengakumulasi sedimen saat pompa berhenti. Saat dihidupkan kembali, sedimen ini menciptakan beban start yang ekstrem dan dapat merusak impeller dan mechanical seal. Setiap titik rendah harus dilengkapi katup drainase.
• Mengabaikan Ekspansi Termal: Pipa baja yang terkena sinar matahari langsung di tambang terbuka dapat memuai beberapa sentimeter. Tanpa expansion joint yang memadai, ekspansi ini mentransfer beban mekanis langsung ke casing pompa, menyebabkan misalignment dan kegagalan bearing prematur.

Kasus Studi: Efisiensi yang Tak Terduga dari Strategi Sederhana

Sebuah tambang emas sedang berjuang dengan umur impeller pompa yang hanya dua minggu, jauh di bawah standar industri. Pompa dan liner sudah diupgrade ke merek terbaik, namun masalahnya tetap berlanjut. Setelah audit sistem, terungkap bahwa pipa hisap memiliki panjang 25 meter dengan tiga short-radius elbow 90 derajat dan level tangki yang terlalu rendah. Dengan menginstal vertikal drop leg sebelum pompa (memberikan tekanan hidrostatik tambahan) dan mengganti short-radius elbow dengan elbow dengan radius panjang di sepanjang pipa, NPSHA meningkat secara dramatis. Hasilnya mengejutkan: umur impeller melonjak hingga 8 minggu – penghematan 300%.

Investasi Jangka Panjang: Biaya vs. Pengembalian

Merangkai sistem perpipaan baru dengan kualitas tinggi menggunakan bahan yang lebih tahan aus mungkin memerlukan biaya investasi awal yang lebih tinggi. Namun, biaya total kepemilikan (Total Cost of Ownership/TCO) akan menurun secara signifikan karena peningkatan efisiensi energi, penurunan frekuensi kegagalan, dan pengurangan waktu henti (downtime) untuk perbaikan. Dalam banyak kasus, pengembalian investasi (ROI) dari sistem perpipaan yang dioptimalkan dapat tercapai dalam beberapa bulan saja berkat penghematan pemeliharaan yang besar.

Hubungan dengan Komponen dan Pemeliharaan

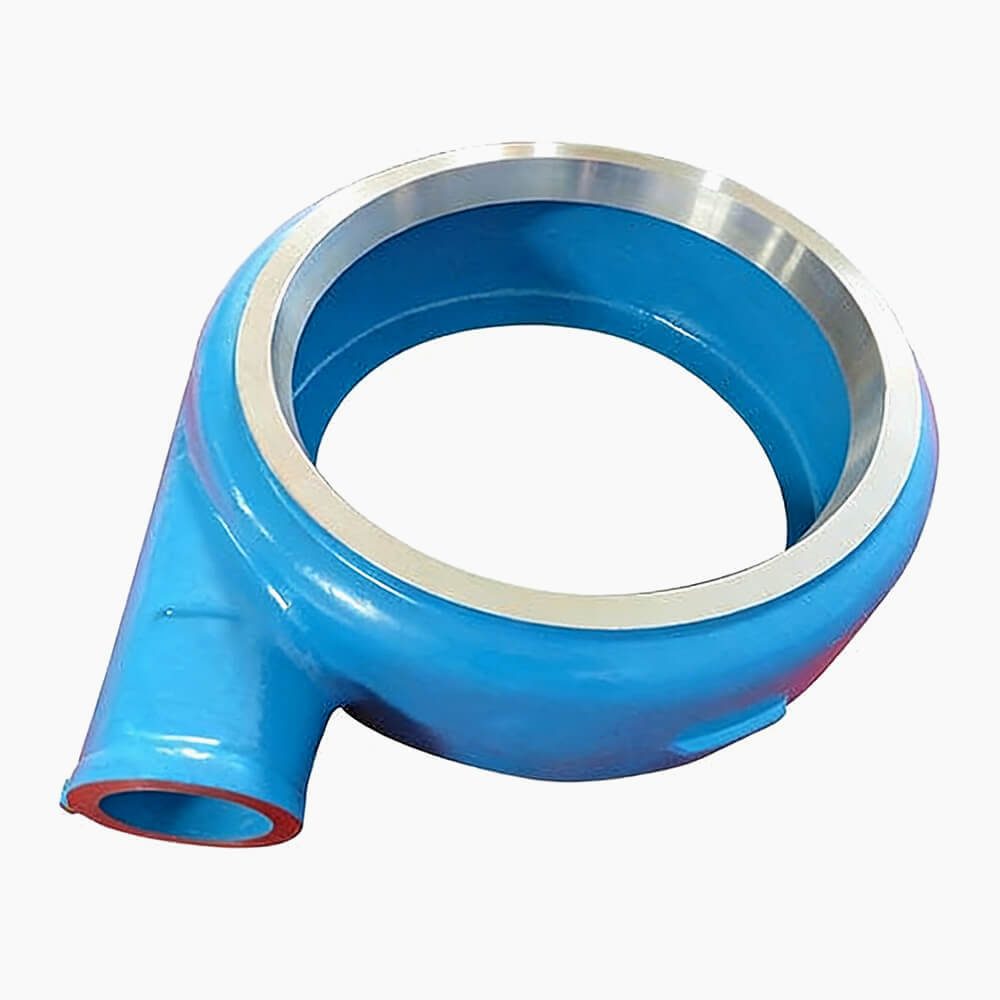

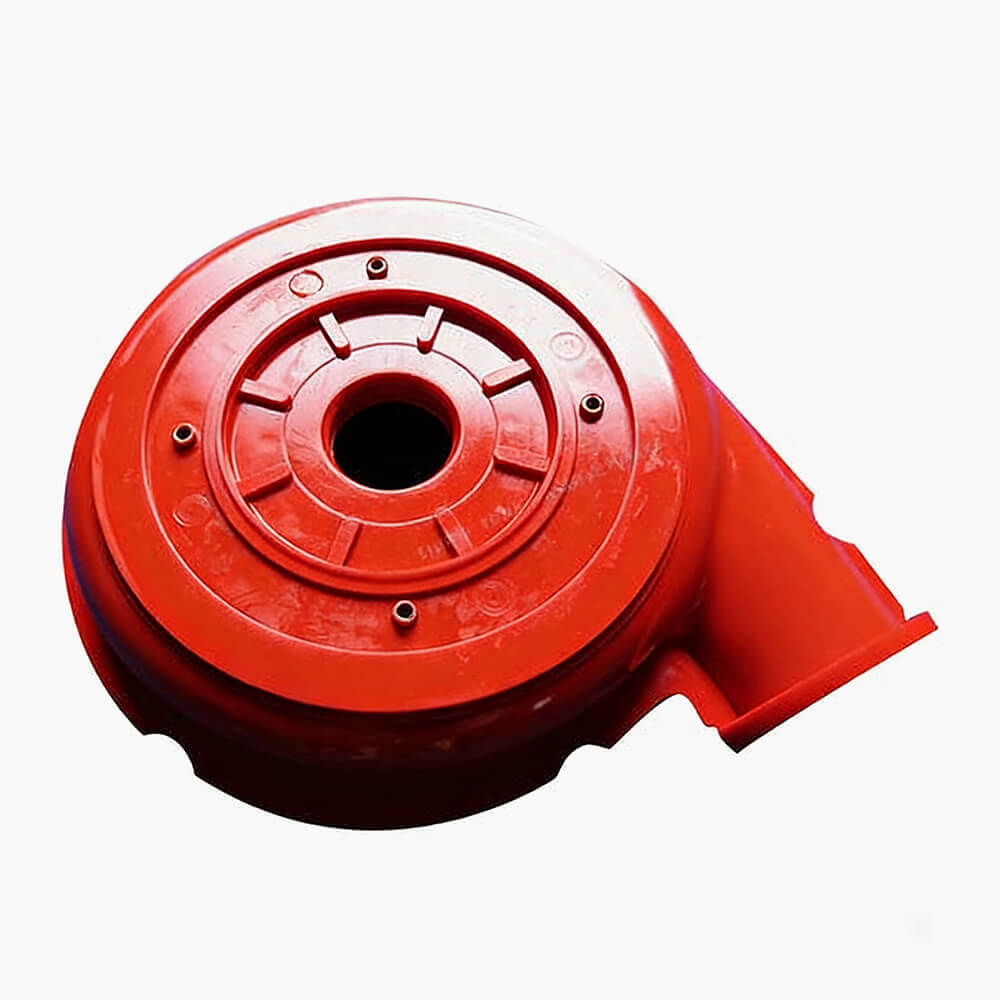

Artikel ini akan menggabungkan gambar dari dua komponen kritis dalam sistem: Liner volute dan Liner plat frame poliuretan. Memahami kondisi pipa membantu menjelaskan keadaan keausan pada bagian-bagian ini. Sebagai contoh, keausan tidak merata pada liner volute seringkali mengindikasikan pola aliran yang tidak seragam yang disebabkan oleh elbow tajam atau reducer yang tidak tepat di hulu pompa — masalah yang hanya dapat diatasi melalui optimalisasi sistem, bukan hanya penggantian komponen. Selain itu, artikel ini mencakup tautan internal ke halaman pengganti pompa lumpur untuk mempermudah pemeliharaan.

Kesimpulan

Optimalisasi desain pipa bukanlah hal yang bersifat opsional yang dilakukan setelah proses instalasi. Ini adalah langkah pertama dan paling penting dalam melindungi investasi Anda pada pompa lumpur yang mahal. Dengan menganalisis dan merancang sistem secara holistik – fokus terutama pada jalur hisap untuk menghindari kavitas dan mengelola kecepatan aliran di seluruh sistem – operator penambangan dapat secara dramatis memperpanjang umur pompa, mengurangi biaya pemeliharaan, meningkatkan keandalan, dan mendapatkan keunggulan operasional yang kompetitif.

Pemilihan material pipa yang tepat, penghindaran kesalahan desain yang umum seperti reducer konsentris pada hisap horizontal, dan perencanaan sistem drainase yang memadai adalah komponen kunci dari strategi optimalisasi yang komprehensif. Ingatlah bahwa sistem perpipaan adalah "rumah" bagi pompa Anda — semakin baik rumah tersebut dirancang, semakin lama dan semakin andal pompa Anda akan beroperasi. Insinyur tambang yang cerdas tidak hanya berinvestasi pada pompa berkualitas, tetapi juga pada sistem yang membuat pompa tersebut bekerja dalam kondisi optimal.

Pipa yang baik adalah tempat yang baik bagi sebuah pompa. Pastikan tempat tinggal pompa Anda telah dirancang dengan sempurna.
