Pompa sump tambang: kapan memilih tipe SP/R dan kapan tipe cantilever

Diterbitkan 28 Juli 2026 · Oleh Coolair Group Engineering · 11 menit baca

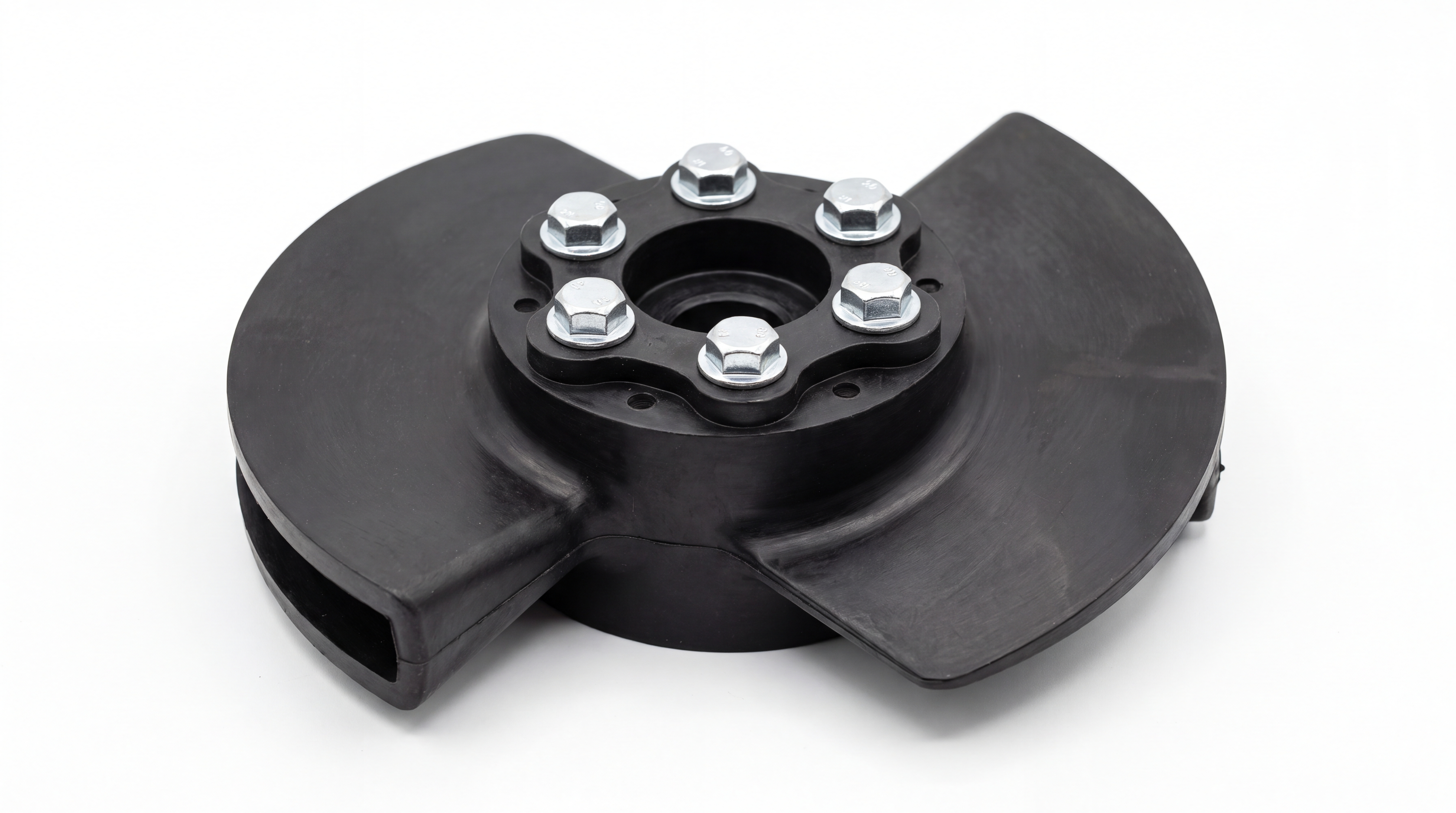

Pompa sump dengan impeller karet adalah pilihan umum untuk slurry halus di operasi penambangan Indonesia — pemilihan tipe yang tepat menentukan usia pakai dan ketersediaan

Setiap operasi tambang bawah tanah atau tambang terbuka pasti memiliki paling sedikit satu pompa sump. Pompa sump memindahkan air tambang, limpasan hujan, dan slurry dari pit atau sumuran penampung ke instalasi proses. Di tambang batubara Kalimantan Timur, pompa sump bekerja 24 jam, memompa ribuan meter kubik air per hari. Di tambang nikel Sulawesi Tenggara, pompa sump harus menangani slurry asam dengan padatan tinggi. Di tambang emas Papua, pompa sump mengangkat air pit dengan konsentrasi lumpur yang bervariasi.

Memilih tipe pompa sump yang salah berarti dua risiko: pompa cepat rusak dan tidak bisa diservis, atau pompa bekerja di luar titik desain dan konsumsi energi melonjak. Banyak operator memilih pompa submersible karena harganya lebih murah dan pemasangannya cepat. Namun submersible memiliki keterbatasan pada slurry abrasif dengan partikel besar dan konsentrasi tinggi. Pompa vertikal SP/R dan cantilever adalah dua alternatif yang lebih cocok untuk aplikasi berat. Panduan ini membahas kapan masing-masing tipe paling sesuai, dengan konteks spesifik tambang Indonesia.

1. Peran pompa sump dalam operasi tambang

Pompa sump adalah titik pertemuan antara air dari berbagai sumber dan instalasi proses. Fungsi utamanya memindahkan fluida dari titik rendah ke titik proses. Pada tambang terbuka, pompa sump menangani air limpasan pit, air proses daur ulang, dan slurry dengan konsentrasi rendah. Pada tambang bawah tanah, pompa sump menguras air tambang dan slurry yang terbentuk dari pengeboran serta peledakan.

Peran pompa sump sering dipandang sederhana. Faktanya, kegagalan pompa sump memicu shutdown total operasi tambang. Jika pompa sump di pit tidak bekerja, pit terendam dalam hitungan jam. Akses alat berat terputus, produksi berhenti, dan biaya downtime langsung melonjak. Karena itu, pompa sump harus memiliki tiga karakter: dapat diandalkan, mudah diservis, dan kompatibel dengan kondisi slurry aktual di lapangan.

Karakter pertama, keandalan, menentukan apakah pompa dapat bekerja terus-menerus dengan intervensi minimal. Karakter kedua, kemampuan servis, menentukan apakah teknisi lokal dapat memperbaiki pompa dengan suku cadang yang tersedia. Karakter ketiga, kompatibilitas, menentukan apakah material pompa tahan terhadap jenis slurry yang ditangani. Ketiga karakter ini menjadi dasar pemilihan tipe pompa.

2. Tiga jenis pompa sump yang umum

Tiga jenis pompa sump yang paling umum di tambang Indonesia: pompa vertikal SP/R, pompa submersible, dan pompa cantilever. Masing-masing memiliki desain, kelebihan, dan keterbatasan yang berbeda.

2.1 Pompa vertikal SP/R

Pompa vertikal SP/R memiliki motor listrik yang dipasang di atas permukaan atau di atas dek pompa. Shaft panjang meneruskan putaran dari motor ke impeller yang terendam di dalam slurry. Shaft ditopang oleh satu atau lebih bearing intermediate di sepanjang panjangnya. Bearing intermediate dilumasi oleh grease atau oil, dan bearing bawah dirancang untuk beroperasi terendam.

Versi R berbeda dari SP pada posisi bearing. Pada pompa SP, bearing bawah posisinya di bawah slurry, terlindungi oleh labyrinth seal. Pada pompa R, semua bearing termasuk bearing bawah berada di atas impeller dan terlindungi dari slurry. Varian R lebih cocok untuk aplikasi dengan slurry sangat abrasif karena bearing tidak terekspos ke slurry.

Kelebihan utama SP/R: motor tidak terendam sehingga lebih terlindungi dari air dan slurry. Servis motor dapat dilakukan tanpa menurunkan pompa. Suku cadang impeller, shaft, dan bearing tersedia dari banyak produsen aftermarket. Kompatibel dengan pompa Warman SP dan seri R yang sudah teruji di banyak operasi pertambangan dunia.

2.2 Pompa submersible

Pompa submersible memiliki seluruh unit termasuk motor terendam di dalam slurry. Motor dilindungi oleh seal mekanis ganda dengan ruang berisi minyak di antara keduanya. Pendinginan motor dilakukan oleh air atau slurry yang mengalir di sekitar housing motor.

Kelebihan utama submersible: instalasi cepat, tidak perlu bangunan pompa, biaya awal lebih rendah. Cocok untuk aplikasi dengan slurry bersih atau air dengan sedikit padatan. Kekurangan utama: seal mekanis aus cepat pada slurry abrasif, motor berisiko rusak karena masuknya slurry, dan perbaikan pompa harus dilakukan di workshop setelah pengangkatan dari sump. Untuk aplikasi dengan padatan tinggi, submersible standar tidak direkomendasikan.

2.3 Pompa cantilever

Pompa cantilever adalah variasi pompa vertikal tanpa bearing terendam dan tanpa seal mekanis. Shaft cantilever ditopang hanya oleh bearing di atas impeller. Impeller terendam di dalam slurry, tetapi shaft bagian bawah dan area bearing terlindungi dari kontak langsung dengan slurry oleh jarak cantilever dan labyrinth.

Kelebihan utama cantilever: mampu menangani slurry dengan partikel besar (sampai 80 mm pada beberapa model), tidak ada seal mekanis yang aus, dan tidak ada bearing terendam. Cocok untuk aplikasi heavy-duty dengan slurry abrasif dan partikel kasar. Kekurangan: kedalaman immersion terbatas (biasanya sampai 1,5 sampai 2 meter), kurang cocok untuk sump dalam, dan kurang efisien pada head rendah.

3. Perbandingan spesifikasi dan kemampuan

Pemilihan tipe pompa yang tepat memerlukan pemahaman tentang keterbatasan teknis masing-masing tipe. Tabel di bawah merangkum perbandingan dari sisi kemampuan slurry, head, dan kebutuhan servis.

Data pada tabel adalah acuan umum. Produsen seperti Warman, KSB, dan Metso memiliki seri spesifik dengan rentang kemampuan berbeda. Saat memilih pompa, konsultasikan kurva performa aktual dari pabrikan dan sesuaikan dengan kondisi slurry di lapangan.

Hal lain yang perlu dipertimbangkan adalah tingkat kebisingan dan keselamatan operator. Pompa vertikal SP/R memiliki motor di atas permukaan sehingga mudah diakses untuk inspeksi, tetapi memerlukan struktur penyangga dan perlindungan dari hujan. Pompa submersible lebih ringkas dan senyap, tetapi motor terendam sehingga perbaikan memerlukan pengangkatan. Pompa cantilever berada di antara keduanya, dengan motor di permukaan dan tidak ada seal mekanis yang perlu diganti.

4. Aplikasi spesifik di tambang Indonesia

Karakteristik setiap tambang menentukan tipe pompa sump yang paling sesuai. Tiga konteks utama di Indonesia: batubara Kalimantan, nikel laterit Sulawesi-Halmahera, dan emas Papua.

4.1 Tambang batubara Kalimantan

Tambang batubara di Kalimantan Timur dan Selatan menghadapi tantangan berupa air pit dalam volume besar, terutama selama musim hujan. Air pit mengandung lumpur halus dan partikel batubara kecil. pH air cenderung netral sampai sedikit basa. Konsentrasi padatan bervariasi antara 5% sampai 20% berat tergantung curah hujan dan aktivitas pit.

Untuk kondisi ini, pompa SP/R vertikal dengan impeller karet alam adalah pilihan yang umum. Impeller karet tahan erosi dari partikel halus batubara. Motor di atas permukaan memungkinkan operator mengganti bearing atau impeller tanpa menurunkan pompa dari sump. Pada beberapa site yang mengharuskan head lebih tinggi, pompa submersible dengan seal mekanis ganda juga digunakan, tetapi umur seal biasanya hanya 6–12 bulan pada aplikasi ini. Pompa cantilever kurang umum di batubara karena volume air besar dengan head rendah lebih ekonomis dengan SP/R atau submersible.

Contoh spesifik: di salah satu site Adaro, kompleks pit Paringin menggunakan 8 unit pompa SP/R 4 inci dengan impeller karet untuk menguras air pit ke settling pond. Pompa bekerja 22 jam per hari dengan konsumsi energi 22 kW per unit. Downtime rata-rata kurang dari 4% per tahun, dengan overhaul bearing setiap 14–18 bulan.

4.2 Tambang nikel Sulawesi dan Halmahera

Tambang nikel laterit di Sulawesi Tenggara, Sulawesi Tengah, dan Halmahera memiliki karakteristik unik: slurry bersifat asam lemah (pH 4 sampai 6) karena oksidasi sulfida dalam bijih, mengandung partikel laterit yang tajam dan abrasif, dan konsentrasi bervariasi dari 10% sampai 40% berat tergantung titik proses. Pompa sump pada operasi nikel sering menangani slurry dari washing plant dan HPAL feed, dengan tantangan utama berupa keausan impeller dan korosi komponen logam.

Untuk aplikasi ini, pompa SP/R dengan impeller high-chrome A05 atau A07 adalah pilihan pertama. Material high-chrome tahan terhadap sifat abrasif laterit dan memberikan usia pakai 3–5 kali lebih lama dibanding impeller standar pada slurry asam. Pada beberapa aplikasi dengan konsentrasi rendah dan pH netral, impeller karet alam memberikan alternatif ekonomis. Pompa submersible jarang digunakan pada nikel laterit karena seal mekanis aus cepat pada slurry abrasif. Pompa cantilever kadang digunakan untuk transfer coarse ore di stockpile, dengan kemampuan menangani partikel sampai 50 mm.

4.3 Tambang emas Papua

Tambang emas di Papua, termasuk area Grasberg, menghadapi slurry dengan karakteristik berbeda: konsentrasi tinggi (35% sampai 55% berat pada tailing), partikel tajam, dan pH bervariasi dari netral sampai sedikit asam di area sulfide. Ketinggian lokasi (4.000 mdpl) memengaruhi densitas udara dan kinerja motor.

Pompa sump pada operasi emas Papua sering berupa SP/R dengan bearing yang dirancang untuk operasi suhu rendah (malam hari di dataran tinggi bisa turun sampai 5°C). Beberapa site menggunakan pompa cantilever untuk transfer tailing kasar di Mill Discharge. Aplikasi pada tailing disposal di area dengan elevasi lebih rendah masih menggunakan SP/R dengan impeller high-chrome.

5. Kriteria pemilihan tipe pompa

Pemilihan tipe pompa sump harus mempertimbangkan enam kriteria utama. Setiap kriteria diberi bobot sesuai dengan karakteristik tambang spesifik. Kriteria yang tidak sesuai dapat membuat pompa cepat rusak dan biaya operasional melonjak.

1. Karakteristik slurry. Konsentrasi padatan, ukuran partikel maksimum, dan pH menentukan kemampuan pompa. Slurry dengan konsentrasi di atas 30% berat atau partikel di atas 20 mm tidak cocok untuk submersible. Slurry dengan partikel di atas 50 mm dan konsentrasi tinggi cocok untuk cantilever.
2. Head dan debit yang dibutuhkan. Pompa submersible cocok untuk head tinggi dengan debit kecil. Pompa SP/R memberikan kombinasi head sedang dan debit besar. Pompa cantilever terbatas pada head rendah sampai sedang.
3. Kedalaman sump dan ruang instalasi. Sump dalam memerlukan pompa dengan shaft panjang atau submersible. Sump dangkal cocok untuk cantilever. Ruang di atas pit menentukan apakah struktur penyangga untuk SP/R dapat dipasang.
4. Kemampuan servis lokal. Tambang dengan teknisi terbatas dan workshop memadai lebih cocok untuk pompa SP/R yang dapat diservis di lapangan. Tambang dengan workshop lengkap dan teknisi terlatih dapat mengelola submersible.
5. Biaya siklus hidup. Submersible murah di awal, tetapi biaya seal dan pengangkatan dapat melebihi biaya awal SP/R dalam 3–5 tahun. Cantilever lebih mahal di awal, tetapi biaya operasional rendah.
6. Ketersediaan suku cadang. Suku cadang aftermarket untuk pompa SP/R Warman, KSB, dan Metso banyak tersedia. Submersible seringkali terbatas pada OEM karena seal mekanis spesifik. Pilih tipe dengan dukungan suku cadang lokal.

Pendekatan pragmatis: mulai dengan identifikasi karakteristik slurry aktual, lalu cocokkan dengan kemampuan teknis setiap tipe. Jika ada dua tipe yang memenuhi syarat, pertimbangkan biaya siklus hidup dan kemampuan servis lokal. Konsultasikan dengan tim teknis untuk konfirmasi pilihan pompa.

Volute Liner Tahan Aus — menerima paparan slurry paling langsung pada pompa sump. Material high-chrome alloy atau karet alam dengan ketebalan sesuai memperpanjang interval overhaul pada aplikasi abrasive seperti nikel laterit dan batubara.

6. Perawatan dan umur komponen

Perawatan pompa sump menentukan usia pakai dan ketersediaan operasi. Setiap tipe memiliki jadwal servis yang berbeda.

Pada pompa SP/R vertikal, interval servis utama: pemeriksaan bearing setiap 2.000–3.000 jam, pelumasan ulang grease setiap 500 jam, inspeksi impeller dan wear plate setiap 3.000–4.000 jam, dan penggantian shaft sleeve jika muncul alur aus. Bearing bawah pompa R memiliki usia pakai lebih panjang karena terlindungi dari slurry, tetapi bearing intermediate tetap perlu diperiksa.

Pada pompa submersible, interval servis: pemeriksaan seal mekanis setiap 1.000 jam, penggantian seal setiap 6–12 bulan pada slurry abrasif, dan overhaul motor setiap 2–3 tahun. Risiko utama: kerusakan seal menyebabkan air masuk ke motor, yang sering tidak terdeteksi sampai motor gagal.

Pada pompa cantilever, interval servis lebih panjang karena tidak ada seal dan tidak ada bearing terendam. Inspeksi impeller setiap 4.000–5.000 jam, dan pemeriksaan back liner setiap 6.000–8.000 jam. Kekurangan: shaft cantilever memiliki batas getaran; jika slurry di agitasi dengan kuat, getaran dapat merusak shaft.

Untuk semua tipe, dua hal krusial: jaga agar shaft dan bearing terlumasi sesuai jadwal, dan jaga konsistensi slurry. Fluktuasi konsentrasi mendadak memberi kejutan mekanis pada impeller dan memperpendek usia komponen. Pada aplikasi slurry abrasif, impeller high-chrome A05 atau A07 memberikan usia pakai paling panjang.

Untuk aplikasi dengan slurry halus dan korosif, impeller karet alam memberikan keseimbangan biaya dan usia pakai. Kompatibilitas suku cadang Warman, KSB, dan Metso memudahkan operator memilih material yang sesuai dengan anggaran.

7. Kesimpulan

Pompa sump adalah komponen vital dalam operasi tambang. Memilih tipe yang tepat memerlukan pemahaman tentang karakteristik slurry, head, debit, dan kemampuan servis lokal. Pompa vertikal SP/R adalah pilihan serbaguna untuk sebagian besar aplikasi tambang, dengan impeller high-chrome untuk slurry abrasif dan impeller karet untuk slurry halus atau korosif. Pompa submersible cocok untuk aplikasi dengan slurry bersih dan head tinggi, tetapi memiliki umur seal terbatas pada slurry abrasif. Pompa cantilever adalah solusi tepat untuk slurry kasar dengan partikel besar, meskipun terbatas pada head rendah dan kedalaman immersion pendek.

Konteks tambang Indonesia sangat beragam. Tambang batubara Kalimantan membutuhkan SP/R dengan impeller karet untuk drainase pit. Tambang nikel Sulawesi-Halmahera lebih cocok dengan SP/R high-chrome A05 untuk slurry asam-abrasif. Tambang emas Papua memerlukan pompa dengan bearing tahan suhu rendah dan impeller high-chrome untuk tailing konsentrasi tinggi. Konsultasikan dengan tim teknis untuk rekomendasi spesifik sesuai kondisi lapangan.

Hubungi Coolair Group untuk konsultasi pemilihan pompa sump, analisis slurry, dan penawaran suku cadang aftermarket yang kompatibel dengan Warman, KSB, dan Metso.
