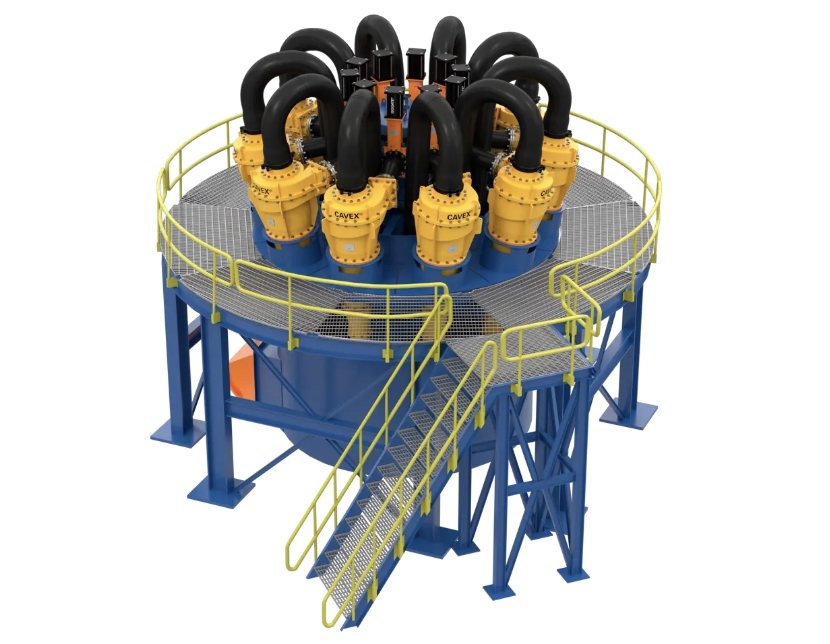

Hệ thống cyclone cluster lắp ráp sẵn 2-16 cyclone cho mạch phân loại bauxite Tây Nguyên, rửa than Quảng Ninh, tuyển cát khoáng. Tiết kiệm 40-60% diện tích lắp đặt so với cyclone đơn cùng công suất, lớp lót ceramic và polyurethane cho tuổi thọ 2.500-4.000 giờ trên quặng laterit.
Mỗi vùng mỏ ở Việt Nam có đặc tính quặng riêng đòi hỏi cấu hình cyclone khác nhau. Đội kỹ thuật của chúng tôi đã khảo sát tại Tây Nguyên và Quảng Ninh để đưa ra cấu hình chuẩn cho từng mạch.
Quặng laterit hạt mịn 0,05-0,5 mm cần phân loại trước khi tuyển alumina. Cụm 6-12 cyclone 100-250mm, lót ceramic alumina, cho phép cắt d80 ổn định ở 0,075 mm. Bùn tràn sang mạch tuyển giảm 15-20%, thu hồi alumina tăng 3-5%.
Mạch rửa than antraxit cần hai cụm: cụm 4-8 cyclone 350-500mm cho phân loại chính, cụm 6-12 cyclone 150-250mm cho khử bùn trước lọc. Lót polyurethane chịu mài mòn cát bám trên than, tuổi thọ 3.000-4.500 giờ.
Tuyển ilmenit, zircon, monazit từ sa khoáng cần cụm 8-16 cyclone nhỏ 100-150mm xếp hai tầng. Lót polyurethane cho phép vận hành liên tục 5.000 giờ vì cát biển có góc cạnh đều, không gây nứt ceramic.
Mạch nghiền xi măng dùng cụm 4-6 cyclone 250-380mm để phân loại cấp liệu cho lò nung. Lót cao su tự nhiên chịu pH kiềm 9-11 tốt, tuổi thọ 2.000-3.000 giờ. Tiết kiệm 35-50% chi phí lót so với ceramic vì lớp mòn đều.
Sáu thông số chính cần kiểm tra khi so sánh các cụm cyclone khác nhau.
100mm đến 660mm mỗi cyclone đơn lẻ
2 đến 16 cyclone, cấu hình tùy chỉnh theo lưu lượng
15 đến 4.500 m³/h tùy cấu hình và áp suất
60 đến 250 kPa dải vận hành
Ceramic, cao su, polyurethane, chromium carbide
Phân loại, khử bùn, tách nước, tuyển khoáng
| Ứng Dụng Tại Việt Nam | Số Cyclone | Đường Kính | Lót Đề Xuất |
|---|---|---|---|
| Phân loại bauxite trước tuyển alumina | 6-12 cyclone | 100-250mm | Ceramic alumina + cao su inlet |
| Rửa than antraxit Quảng Ninh | 4-8 cyclone | 350-500mm | Polyurethane R55A |
| Khử bùn than trước lọc băng tải | 6-12 cyclone | 150-250mm | Polyurethane |
| Tuyển cát khoáng ven biển | 8-16 cyclone | 100-150mm | Polyurethane chịu mòn đều |
| Mạch nghiền xi măng Hà Nam | 4-6 cyclone | 250-380mm | Cao su tự nhiên chịu kiềm |
| Phân loại quặng đồng Sin Quyền | 4-8 cyclone | 250-380mm | Ceramic alumina |
Ba giai đoạn từ khi bùn quặng vào đến khi tách thành sản phẩm và đuôi thải.
Bùn quặng vào đầu phân phối trung tâm qua ống cấp. Bộ phân phối chia đều lưu lượng cho từng cyclone trong cụm. Nếu một cyclone nhận lưu lượng nhiều hơn 10% so với trung bình, hiệu suất phân loại của cả cụm giảm xuống rõ rệt. Đó là lý do đầu phân phối phải được kiểm tra định kỳ.
Bên trong mỗi cyclone, dòng bùn tạo xoáy trôn ốc. Hạt nặng và to bị ép ra thành ngoài, trôi xuống đầu ra dưới (apex). Hạt nhẹ và mịn bị cuốn vào giữa, đi lên qua ống vortex và ra ở đầu trên (overflow). Cyclone nhỏ 150mm cho đường cắt sắc nét hơn cyclone lớn 500mm cùng lưu lượng vì gia tốc ly tâm lớn hơn.
Sản phẩm đặc từ các cyclone thoát ra chung một máng dưới (launder underflow). Sản phẩm loãng thoát chung máng trên (overflow). Hai dòng này dẫn tiếp sang các công đoạn xử lý tiếp theo. Việc thu gom chung giúp giảm số đường ống xuống còn 2 thay vì 16, tiết kiệm đáng kể chi phí lắp đặt ban đầu.
Kết hợp 4-16 cyclone nhỏ đạt lưu lượng tương đương cyclone đơn cỡ lớn. Cyclone nhỏ cho đường cắt sắc nét hơn, nâng hiệu suất phân loại từ 60-70% lên 80-88% trên cùng loại liệu. Đây là lý do chính các nhà máy tuyển ở Tây Nguyên đang chuyển từ cyclone đơn sang cụm.
Bố trí cụm giảm diện tích sàn 40-60% so với lắp cyclone đơn cùng công suất. Không cần bơm cấp riêng cho mỗi cyclone, không cần máng riêng cho mỗi đầu ra. Phù hợp với các nhà máy tuyển cũ có diện tích hạn chế tại Quảng Ninh.
Thay thế một cyclone không cần dừng cả cụm. Mỗi cyclone có van ngắt riêng tại cấp liệu và đầu xả. Thao tác tháo cyclone cũ và lắp cyclone mới mất khoảng 90 phút với hai thợ lành nghề. Các cyclone còn lại tiếp tục vận hành ở công suất giảm trong thời gian sửa chữa.
Ceramic cho quặng cứng và mài mòn mạnh. Cao su cho va đập và hóa chất nhẹ. Polyurethane cho cát mịn có mòn đều. Chromium carbide cho bùn sắt và crôm. Mỗi vị trí trong cyclone có thể chọn vật liệu khác nhau để tối ưu chi phí và tuổi thọ.
Cụm hydrocyclone là hệ thống gồm nhiều cyclone nhỏ lắp song song trên cùng một đầu phân phối liệu chung. Mỗi cyclone vận hành độc lập nhưng cả cụm đạt công suất tương đương một cyclone lớn duy nhất với điểm cắt sắc nét hơn nhiều. Bauxite Tây Nguyên (Đắk Nông, Lâm Đồng, Gia Lai) có đặc tính quặng laterit với hạt mịn 0,05-0,5 mm cần phân loại chính xác trước khi đi vào mạch tuyển. Cyclone nhỏ 100-250mm lắp cụm 6-12 chiếc tạo ra đường cắt d80 ổn định, giảm lượng bùn tràn sang tuyển, nâng hiệu suất thu hồi alumina thêm 3-5% so với dùng cyclone đơn lớn.
Mạch rửa than Hòn Gai, Cẩm Phả, Vàng Danh thường dùng cụm 4-8 cyclone đường kính 350-500mm cho giai đoạn phân loại chính, và cụm 6-12 cyclone 150-250mm cho giai đoạn khử bùn trước lọc. Quy tắc thực tế là chia tổng lưu lượng cấp liệu cho lưu lượng cho phép của một cyclone cỡ đó, sau đó cộng thêm 20% dự phòng cho mỗi cyclone để bù hao hút khi lót mòn. Với than antraxit Quảng Ninh có tỷ trọng 1,4-1,6 và nồng độ đặc 25-35%, cyclone polyurethane 250mm trong cụm 6 chiếc thường đạt điểm cắt d80 quanh 0,15 mm.
Bauxite Tây Nguyên thường chứa 5-15% goethite và hematite, độ cứng Mohs 6-7, gây mài mòn mạnh lên thành cyclone. Ceramic alumina (độ cứng Mohs 9) là lựa chọn đầu tiên cho phần thân cyclone, tuổi thọ 2.500-4.000 giờ trên liệu bauxite 35% trọng lượng. Phần đầu vào (feed inlet) và ống vortex nên dùng cao su tự nhiên R26 để hấp thụ va đập của tảng nhỏ, tránh nứt ceramic. Vùng apex (đầu ra dưới) dùng polyurethane R55A chịu mài mòn cục bộ tốt hơn. Kết hợp ba vật liệu trong một cyclone cho phép vận hành liên tục 18-24 tháng mà không cần thay lót.
Có, đây là một trong những lợi thế lớn nhất của thiết kế cụm. Mỗi cyclone có van ngắt riêng tại đầu cấp liệu và van tại đầu xả dưới. Khi một cyclone cần thay lót hoặc sửa chữa, thao tác viên đóng hai van, xả hết bùn cặn trong cyclone, tháo bulong và nhấc cyclone ra khỏi khung. Trong lúc đó các cyclone còn lại trong cụm tiếp tục chạy ở công suất giảm. Toàn bộ thao tác thay một cyclone mất khoảng 90 phút với hai thợ, không cần dừng mạch nghiền hoặc mạch tuyển. Một số mỏ than ở Cẩm Phả áp dụng cách này để luân phiên thay lót mà không ảnh hưởng sản lượng.
Tuổi thọ lót phụ thuộc vào độ mài mòn của quặng, nồng độ đặc, và vận tốc đầu vào. Dữ liệu thực tế từ các mỏ: lót ceramic alumina trên quặng bauxite Tây Nguyên đạt 2.500-4.000 giờ vận hành liên tục. Lót cao su tự nhiên trên than antraxit Quảng Ninh đạt 1.500-2.500 giờ vì hạt than to và cạnh sắc. Lót polyurethane trên cát khoáng ven biển (Quảng Trị, Bình Thuận) chịu mòn đều, đạt 3.000-5.000 giờ. Khi lót mòn quá 60% chiều dày ban đầu thì nên thay, vì sau ngưỡng này mòn tăng tốc và có nguy cơ thủng thân cyclone. Chúng tôi cung cấp thước đo mòn để theo dõi định kỳ.
Cụm cyclone đường kính 100-300mm, 2-8 cyclone mỗi cụm có sẵn tại kho Trung Quốc, giao đến cảng Hải Phòng hoặc cảng Đà Nẵng trong 18-25 ngày bằng đường biển. Cụm 10-16 cyclone đường kính 350-660mm hoặc cấu hình đặc biệt cần sản xuất 5-7 tuần. Sau khi thông quan tại Hải Phòng, hàng về đến mỏ than Quảng Ninh thêm 1-2 ngày xe; đến mỏ bauxite Tây Nguyên thêm 2-3 ngày xe từ cảng Đà Nẵng hoặc Quy Nhơn. Trường hợp cấp bách, chúng tôi có dịch vụ vận chuyển hàng không với chi phí tính riêng.
Gửi cho chúng tôi loại quặng, lưu lượng cấp liệu, và điểm cắt mong muốn. Đội kỹ thuật sẽ đề xuất cấu hình cụm phù hợp và gửi báo giá trong 24 giờ làm việc.
Liên Hệ Đội Kỹ Thuật →
